PT
- 29 -
DESCRIÇÃO
- Amplificador classe D de alta eficiência e fiabilidade com reprodutor Bluetooth®/USB e rádio FM integrados.
- 5
canais de entrada, 3 entradas auxiliares e 5 zonas de saída com controlos de volume independentes.
- Entradas com controlo de prioridade regulável VOX.

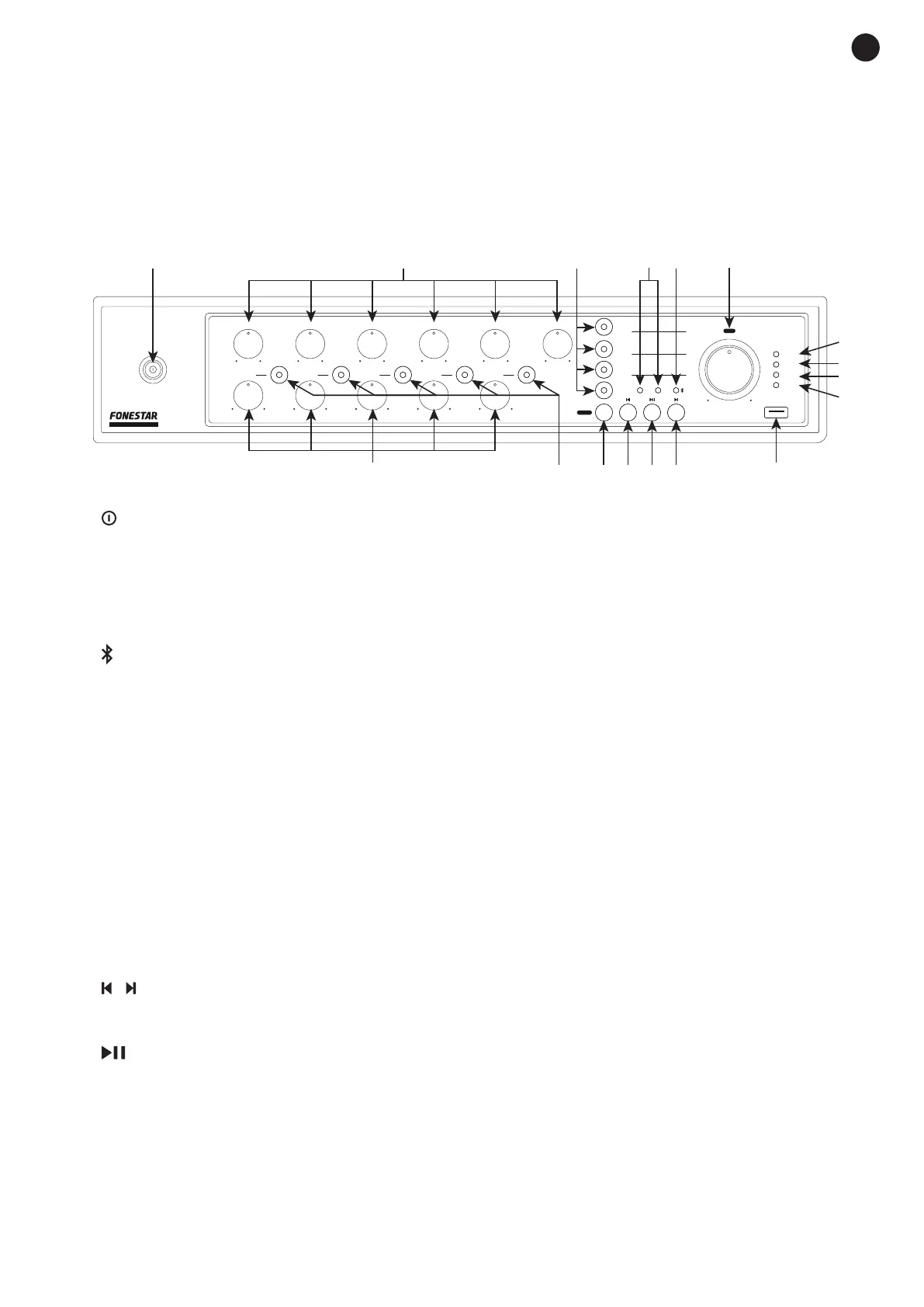

CONTROLOS E FUNÇÕES
PAINEL FRONTAL
CHIME
CH 1
CH 1
CH 2CH 1 REM. WALL PANEL CH 3 CH 4 CH 5
VOX 1 VOX 2
EMERGENCY IN
CHIME
CH 2-5
VOX 3
REMOTE MUTE
EMERGENCY IN | REM. MUTE
ZONE MICROPHONE
REMOTE WALL PANEL
1
2
3
CH 1 | PAGING MIC
CH 2 | 3 | 4 | 5
AUX | PLAYER
4
5
6
AUX 1 AUX 2 AUX 3 REC OUT PRE AMP VOICE PRIORITY (VOX) FM ANTENNA
R
L
R
L
R
L
R
L
PRE OUT
AMP IN
ATTENUATOR PRIORITY
ZONE OUTPUT SPEAKER OUTPUT
ALL ZONES: 480 W RMS (MAX)
EACH ZONE: 240 W RMS (MAX)
TONE CONTROL
480 W RMS
COM
4 Ω
70 V
100 V
~115 V AC, 50/60 Hz, FUSE: T12 A 250 V
~230 V AC, 50/60 Hz, FUSE: T6.3 A 250 V
POWER CONSUMPTION: 680 W
BLUETOOTH® ANT.
AC SELECT
ZONE MICROPHONE
RS-485 + AUDIO
COM
100 V
LINE
CH 2-5 CH 2-5 CH 2-5
CHIME
VOX 2
PHANTOM
48 V
LINE
MIC
CHIME
CHIME CHIME CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
CH 2-5
CHIME
VOX 3
PHANTOM
48 V
LINE
MIC
CHIME
PHANTOM
48 V
LINE
MIC
CHIME
BASS TREBLE
3 WIRE 24 V
VOX 3
PA MIXING AMPLIFIER
MAX-480Z
100 V
ZONE 4 ZONE 3 ZONE 2 ZONE 1
COM
100 V
COM
100 V
COM
100 V
COM
100 V
ZONE 5
COM
100 V
PA AMPLIFIER MAX-480Z
CH 1 | PAGING MIC
Z 1
CH 2
Z 2
CH 3
Z 3
CH 4 AUX | PLAYER
Z 4
CH 5
Z 5
AUX 1
AUX 2
AUX 3
MODE
VOL
PROTECT
PRIORITY
CLIP
SIGNAL
FM USBPLAYER
1 2
16
3 654
7
8
9
10
1113 12121415
21
19 182122 20
43 5 6 7 8 9 11
10 1312
17
16 15 14
18 19
a bc d
a b
1.- : indicador luminoso e interruptor para ligar/desligar o amplificador.
2.- CH 1|PAGING MIC/CH 2/CH 3/CH 4/CH 5/AUX|PLAYER: controlos de volume das entradas CH 1,
CH 2, CH 3 CH 4 e CH 5 respetivamente e AUX|PLAYER para AUX 1-3 e o reprodutor.
3.- AUX 1/AUX 2/AUX 3/PLAY: indicadores luminosos e botões para ativar a entrada AUX 1, AUX 2,
AUX 3 ou o reprodutor integrado (Bluetooth, rádio FM, USB).
4.- FM/USB: indicadores luminosos do modo ativo no reprodutor.
5.-
: indicador luminoso de funcionamento do recetor Bluetooth. Se não existir nenhum dispositivo
emparelhado, irá piscar, permanecendo fixo quando existir um dispositivo emparelhado e pronto para
enviar áudio.
6.- VOL: controlo de volume geral do amplificador e indicador luminoso de ligado/desligado do amplificador.
7.- PROTECT: indicador luminoso de proteção. Ilumina-se quando é ativada a proteção do amplificador
por temperatura. Com a proteção ativada, será cortada a saída de áudio. Caso isto aconteça, desligue
o equipamento, certifique-se de que as ranhuras de recolha e saída de ar estão desimpedidas e diminua
o volume das entradas. Aguarde uns minutos para que o aparelho possa estabilizar antes de o voltar
a ligar.
8.- PRIORITY: indicador luminoso de existência de algum sinal com prioridade VOX.
9.- CLIP: indicador luminoso de pico de sinal. Caso se ilumine ligeira ou ocasionalmente deverá diminuir o
volume de saída. Se o indicador luminoso permanecer iluminado, significa que o sinal de entrada tem
um nível muito elevado. Neste caso, diminua o volume do sinal de entrada que o estiver a causar.
10.- SIGNAL: indicador luminoso que indica a presença de sinal. Ilumina-se ao detetar sinal de saída.
11.- Porta USB para reproduzir ficheiros de áudio.
12.-
/ : um toque rápido em modo Bluetooth ou USB passa à faixa de áudio anterior/seguinte; em modo
de FM passa à frequência memorizada anterior/seguinte. Em todos os modos, um toque prolongado
aumenta/diminui o volume do reprodutor.
13.-
: em modo de Bluetotooth, um toque rápido inicia/para a reprodução de áudio enquanto um toque
prolongado desemparelha o dispositivo ligado e fica a aguardar ser emparelhado novamente. Em modo
de USB, um toque rápido inicia/para a reprodução de áudio e um toque prolongado permite mudar
o modo de reprodução entre: repetir tudo (1 tom) e reprodução aleatória (2 tons). Em modo de FM,
um toque prolongado inicia a memorização automática de todas as frequências que sejam detetadas
com qualidade de sinal suficiente.
14.- MODE: toques rápidos neste botão permitem mudar o modo no reprodutor para escolher a fonte de
áudio desejada: Bluetooth, USB ou rádio FM.
