ENTRADA PANEL DE PARED REMOTO
En una entrada de audio que proporciona alimentación 15 V CC. Normalmente para conectar un panel de
conexión de pared remoto o la salida de un mezclador/reproductor. Debido a su prioridad, esta señal no se
mezclará con el resto de señales de los CH 1-5 o AUX integradas en el amplificador.

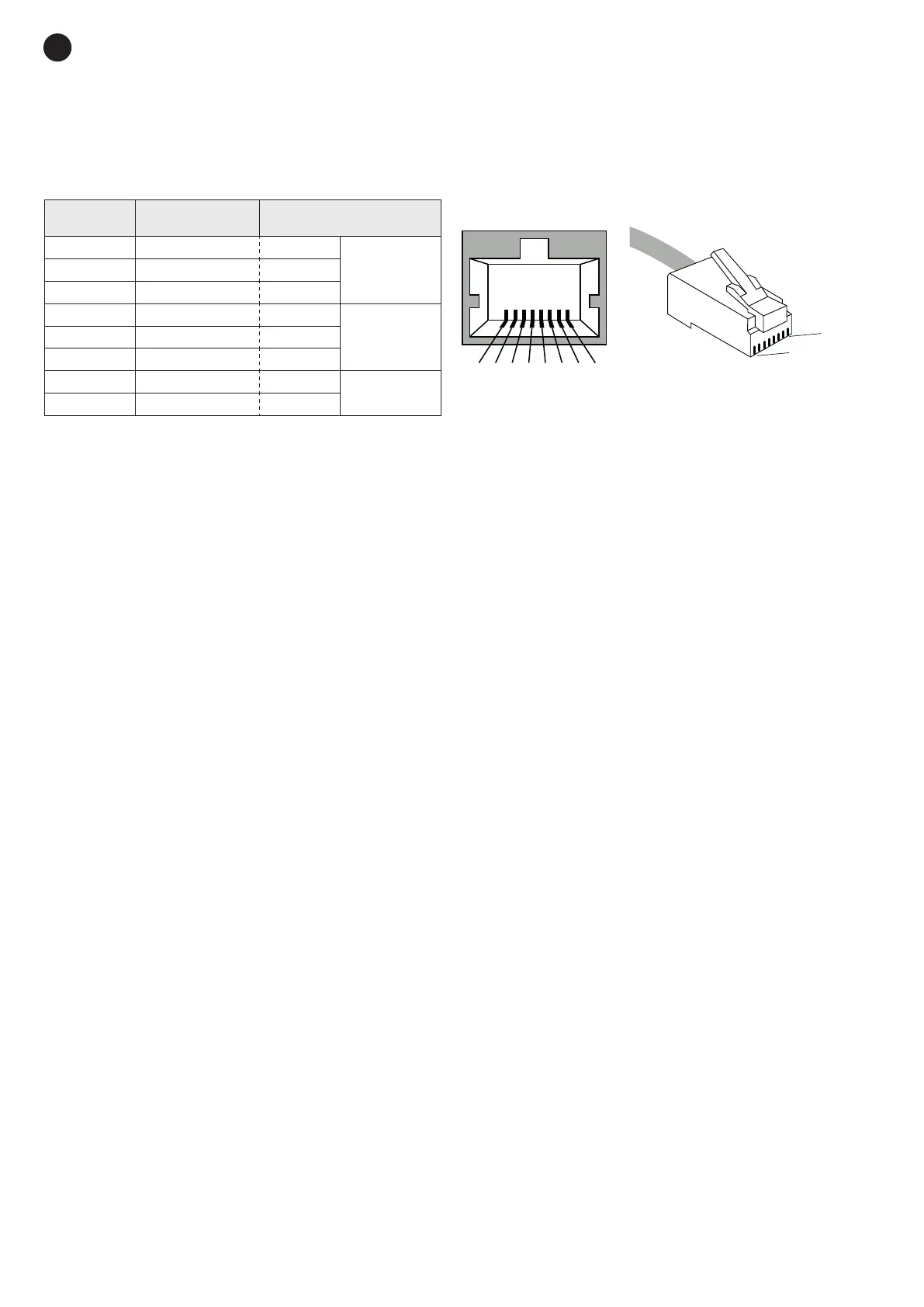

El pinout del conector RJ45 hembra del amplificador MAX-480Z es:
CONECTOR
HEMBRA
PINOUT
T-568B
FUNCIÓN
Pin 1 Blanco-Naranja audio +
Canal L
balanceado
Pin 2 Naranja audio -
Pin 3 Blanco-Verde GND
Pin 4 Azul audio +
Canal R
balanceado
Pin 5 Blanco-Azul audio -
Pin 6 Verde GND
Pin 7 Blanco-Marrón +15 V CC
Alimentación
Pin 8 Marrón GND
CONEXIÓN
IMPORTANTE: refrigere la etapa correctamente. Para ello, asegúrese que el lugar donde está instalado
tiene acceso a un flujo de aire y que las ranuras del chasis están libres de obstáculos.
- Con el amplificador apagado conecte todas las fuentes de audio CH, AUX y EMERGENCY IN y seleccione
el tipo de entrada LINE/MIC y active/desactive alimentación PHANTOM en los canales CH 1 a CH 5
mediante los microinterruptores DIP de cada canal de entrada.
(OPCIONAL) Conecte el micrófono de zonas y panel de pared/mural.
Si va a hacer uso de la radio se recomienda conectar una antena de recepción FM.
- Conecte los altavoces a la salida correspondiente de baja impedancia* (4 Ω + COM), línea de 100 V*
(100 V + COM), línea 70 V* (70 V + COM), zonas* (ZONE 1-5) o a la salida de grabación estéreo (REC OUT).
*IMPORTANTE: para un correcto funcionamiento y aprovechamiento de las prestaciones del equipo
utilice la potencia, impedancia y límites de frecuencia adecuados. Antes de proceder a la conexión con
otros equipos tenga en cuenta las condiciones necesarias en una instalación de ALTA IMPEDANCIA
(100 V) y BAJA IMPEDANCIA. Puede encontrar más información en:
fonestar.com/downloads/install_fonestar_es.pdf
- Revise que los controles de volumen están al mínimo y conecte el amplificador a la alimentación.
- Encienda el amplificador y active la entrada AUX o PLAY y salidas (si utiliza la salida de zonas ZONES)
que desee utilizar mediante los botones del panel frontal del amplificador.
- Revise los controles de volumen de las entradas, salidas y el volumen general.
- PRIORIDAD: habilite la prioridad en las entradas que desee mediante los microinterruptores DIP y regule
la sensibilidad mediante los controles VOX de las entradas.
- Por último, regule la ecualización con los controles BASS y TREBLE del panel posterior.
PIN 8
PIN 1
RJ45
8
1
7
6
5
4
3
2
