FR
- 15 -

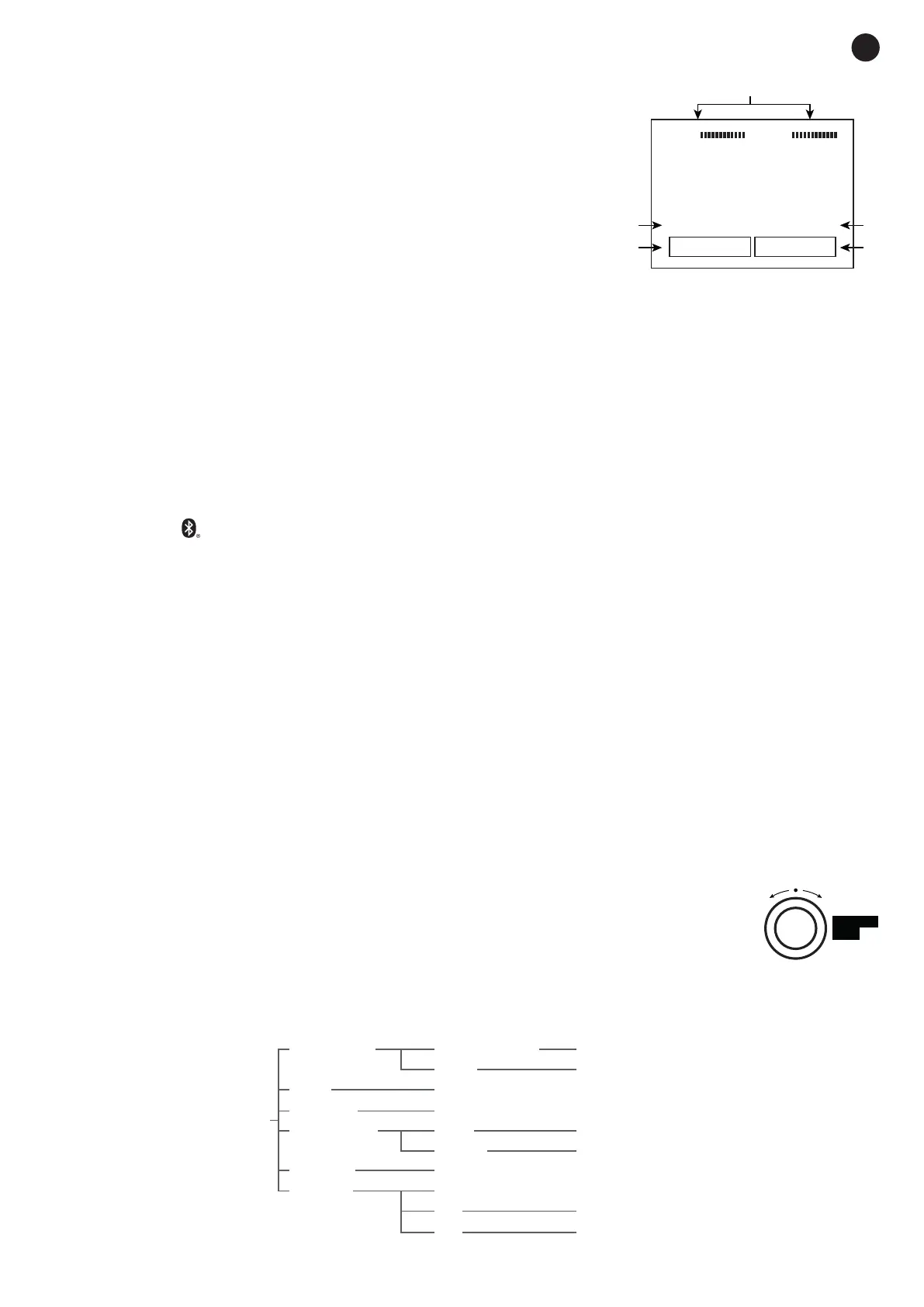

1.- Écran d’information.
a.- Indicateurs de niveau de signal de sortie pour les canaux
d’entrée INPUT 1 et INPUT 2.
b.- HF : valeur sélectionnée dans le menu PARAMETER 2 > BASS.
c.- LF : valeur sélectionnée dans le menu PARAMETER 2 > TREBLE.
d.- Mode sélectionné dans le menu : MUSIC, CLUB, LIVE ou
SPEECH.
e.- Lieu sélectionné dans le menu : POLE ou BRACKET.
2.- INPUT 1- AUX AUX: entrée auxiliaire stéréo pour la connexion
d’appareils audio tels que smartphones, ordinateurs, etc., prise jack
3’5 mm TRS. Son volume est contrôlé par la commande de volume INPUT 1 et la commande de volume
général.
3.- OUTPUT: sortie ligne pour connexion à l’entrée d’un amplificateur, d’un haut-parleur actif ou d’une
table de mixage, connecteur XLR symétrique.
4.- LINK/MIX: connecteur sélecteur de signal de sortie OUTPUT.
- LINK: INPUT 2 est reproduit dans OUTPUT.
- MIX: le mélange de INPUT 1 et INPUT 2 est reproduit dans OUTPUT.
5.- Entrée de l’alimentation de l’amplificateur 115/230 V.
6.- AC SELECT: sélecteur de tension d’alimentation. Si vous devez changer la tension, veuillez noter que
le fusible doit être changé comme indiqué sur le produit.
7.- ONLY DSP: port USB pour connexion PC afin de configurer les courbes DSP.
8.- INPUT 1 - : témoin lumineux de l’état du Bluetooth et bouton de commande. Son volume est contrôlé
par la commande de volume INPUT 1 et la commande de volume général.
9.- MASTER VOL - MENU: contrôle général du volume de sortie ; tourner la commande pour modifier le
volume et appuyer longuement pour activer/désactiver la fonction MUTE. En outre, une brève pression
vous permet d’accéder au menu de configuration et d’y naviguer. Pour plus d’informations, veuillez
vous référer à la section OPERATION - MENU.
10.- INPUT 1 - CH 1/ INPUT 2 - CH 2: entrées micro ou ligne selon leur sélecteur, connecteur combo (XLR
et jack 6’3 mm). Le sélecteur MIC permet de connecter un microphone dynamique ou, en position LINE,
une entrée ligne telle qu’une table de mixage. Son volume est contrôlé par la commande de volume
INPUT 1 ou INPUT 2, respectivement, et par le MASTER VOL global.
11.- INPUT 1 - VOL: contrôle du volume des entrées Bluetooth, AUX IN et CH 1.
12.- INPUT 2 - VOL: contrôle du volume de l’entrée CH 2.
13.- POWER: interrupteur marche/arrêt de l’amplificateur et voyant lumineux.
FONCTIONNEMENT
MENU
Le menu permet d’effectuer divers réglages audio et autres pour les haut-parleurs.
- Pour entrer dans le menu ou sélectionner une option, appuyez sur la commande MENU.
- Pour faire défiler les différentes options, tournez le bouton MENU.
- Pour revenir à l’écran précédent, appuyez longuement sur la commande MENU.
IMPORTANT: quitter l’écran principal après avoir effectué les réglages souhaités pour les enregistrer dans
la mémoire.
LINE
MIC
VOL
ONLY DSP
VOL
CH 1
CH 2
OUTPUT INPUT 2
INPUT 1
INPUT 1
LINK
MIX
LINE
MIC
MENU
AUX IN
MASTER
VOL
LINE
MIC
VOL
ONLY DSP
VOL
CH 1
CH 2
OUTPUT INPUT 2
INPUT 1
INPUT 1
LINK
MIX
LINE
MIC
MENU
AC SELECT
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISK OF FIRE-REPLACE FUSE AS MARKED
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
POWER CONSUMPTION: 500 W
~115 V AC, 50/60 Hz FUSE: T20 AL 250 V
~230 V AC, 50/60 Hz FUSE: T10 AL 250 V
AUX IN
MASTER
VOL
FORCE-X15DSP
ACTIVE HIGH-POWER LOUDSPEAKER WITH DSP
500 W RMS, 1.400 W MAX.
1
2
3
4
MENU
MENU
PARAMETER 1 MASTER VOLUME -80 dB D +10 dB (+ 1dB)
DELAY 0 ms D 10 ms (+ 0.1 ms)
MODE MUSIC / CLUB / LIVE / SPEECH
LOW PASS FLAT / 80 Hz / 100 Hz / 120 Hz / 150 Hz
PARAMETER 2 BASS -12 dB D +12 dB (+ 1dB)
TREBLE -12 dB D +12 dB (+ 1dB)
LOCATION POLE / BRACKET
SETTINGS BLUETOOTH
LED ON/OFF/LIMIT
LCD 0 D 10 (+ 1)
a
b
c
d
e
1
2
3
4
5
6
13
11
10
12
9
8
7
MUSIC
HF
:
9 dB
input1
0 dBLF
:
POLE
X003
input2
LINE
MIC
VOL
ONLY DSP
VOL
CH 1
CH 2
OUTPUT INPUT 2
INPUT 1
INPUT 1
LINK
MIX
LINE
MIC
MENU
AUX IN
MASTER
VOL
LINE
MIC
VOL
ONLY DSP
VOL
CH 1
CH 2
OUTPUT INPUT 2
INPUT 1
INPUT 1
LINK
MIX
LINE
MIC
MENU
AC SELECT
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISK OF FIRE-REPLACE FUSE AS MARKED
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
POWER CONSUMPTION: 500 W
~115 V AC, 50/60 Hz FUSE: T20 AL 250 V
~230 V AC, 50/60 Hz FUSE: T10 AL 250 V
AUX IN
MASTER
VOL
FORCE-X15DSP
ACTIVE HIGH-POWER LOUDSPEAKER WITH DSP
500 W RMS, 1.400 W MAX.
1
2
3
4
MENU
MENU
PARAMETER 1 MASTER VOLUME -80 dB D +10 dB (+ 1dB)
DELAY 0 ms D 10 ms (+ 0.1 ms)
MODE MUSIC / CLUB / LIVE / SPEECH
LOW PASS FLAT / 80 Hz / 100 Hz / 120 Hz / 150 Hz
PARAMETER 2 BASS -12 dB D +12 dB (+ 1dB)
TREBLE -12 dB D +12 dB (+ 1dB)
LOCATION POLE / BRACKET
SETTINGS BLUETOOTH
LED ON/OFF/LIMIT
LCD 0 D 10 (+ 1)
a
b
c
d
e
1
2
3
4
5
6
13
11
10
12
9
8
7
MUSIC
HF
:
9 dB
input1
0 dBLF
:
POLE
X003
input2
LINE
MIC
VOL
ONLY DSP
VOL
CH 1
CH 2
OUTPUT INPUT 2
INPUT 1
INPUT 1
LINK
MIX
LINE
MIC
MENU
AUX IN
MASTER
VOL
LINE
MIC
VOL
ONLY DSP
VOL
CH 1
CH 2
OUTPUT INPUT 2
INPUT 1
INPUT 1
LINK
MIX
LINE
MIC
MENU
AC SELECT
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISK OF FIRE-REPLACE FUSE AS MARKED
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
POWER CONSUMPTION: 500 W
~115 V AC, 50/60 Hz FUSE: T20 AL 250 V
~230 V AC, 50/60 Hz FUSE: T10 AL 250 V
AUX IN
MASTER
VOL
FORCE-X15DSP
ACTIVE HIGH-POWER LOUDSPEAKER WITH DSP
500 W RMS, 1.400 W MAX.
