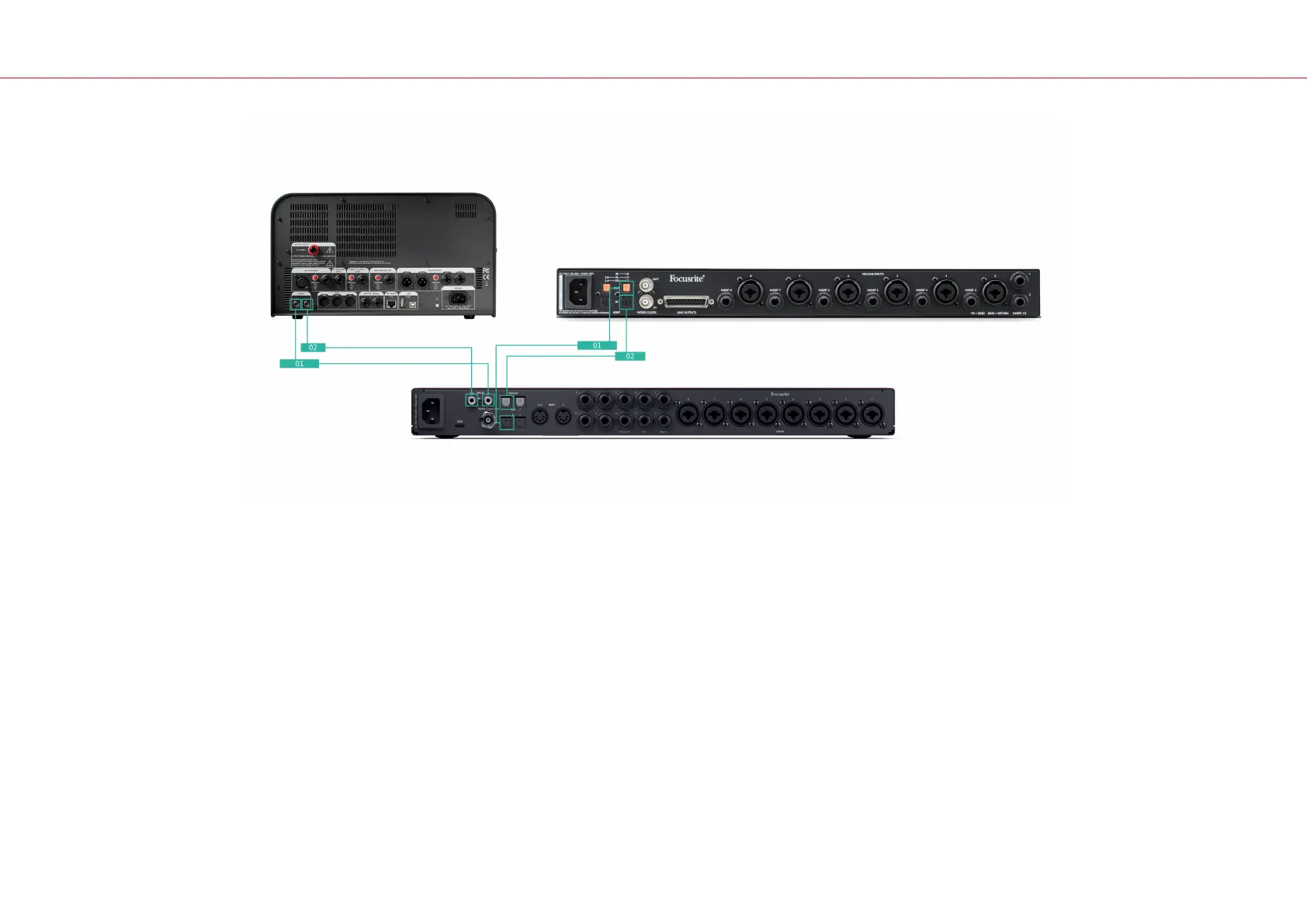

Opstelling 3 - Meer dan één uitbreidingsapparaat gebruiken

In deze opstelling gebruiken we twee uitbreidingsapparaten: een ADAT-apparaat en een S/PDIF-

apparaat. Voor ADAT kun je een voorversterker zoals een OctoPre of een microfoonvoorversterker

gebruiken. Voor S/PDIF zou je een andere interface in stand-alone modus of een

gitaarversterkermodelleur kunnen aansluiten

Met behulp van de Scarlett 18i20 als klokleider is handig als u uw uitbreidingsapparaten slechts

af en toe gebruikt, zodat u ze niet elke keer opnieuw

hoe in te schakelen Scarlett 18i20.

Apparatuur:

• Een externe ADAT-voorversterker, zoals een Clarett+ Octopre.

• Een S/PDIF-apparaat, zoals een gitaarversterker.

• Twee ADAT-kabels.

• Twee S/PDIF-kabels.

Opstelling:

1. De TOSLINK-kabel aangesloten op de ADAT van de ADAT-voorversterker Uit poort naar

de ADAT In poort op de Scarlett 18i20.

Verbind de S/PDIF-kabel met de S/PDIF van het S/PDIF-apparaat Uit naar de S/PDIF In

op de Scarlett 18i20.

2. Sluit een tweede TOSLINK-kabel aan op de Scarlett 18i20van ADAT Uit naar de ADAT

van de ADAT-voorversterker In.

Sluit een tweede S/PDIF-kabel aan op de Scarlett 18i20van S/PDIF Uit naar de S/PDIF

van het S/PDIF-apparaat In.

3. Stel de S/PDIF-voorversterkerklok in op S/PDIF en de door u gekozen

samplefrequentie. Op sommige S/PDIF-apparaten kunt u deze instellingen niet

wĳzigen, als dit het geval is

4. Stel de Scarlett 18i20klokt naar intern en komt overeen met de samplefrequentie.

5. Stel de ADAT-voorversterker in op ADAT en pas de samplefrequentie aan (de klok

wordt bepaald door de Scarlett 18i20 via de tweede ADAT-kabel).

Scarlett 18i20 4e generatie gebruikershandleiding
