Hardwarefuncties

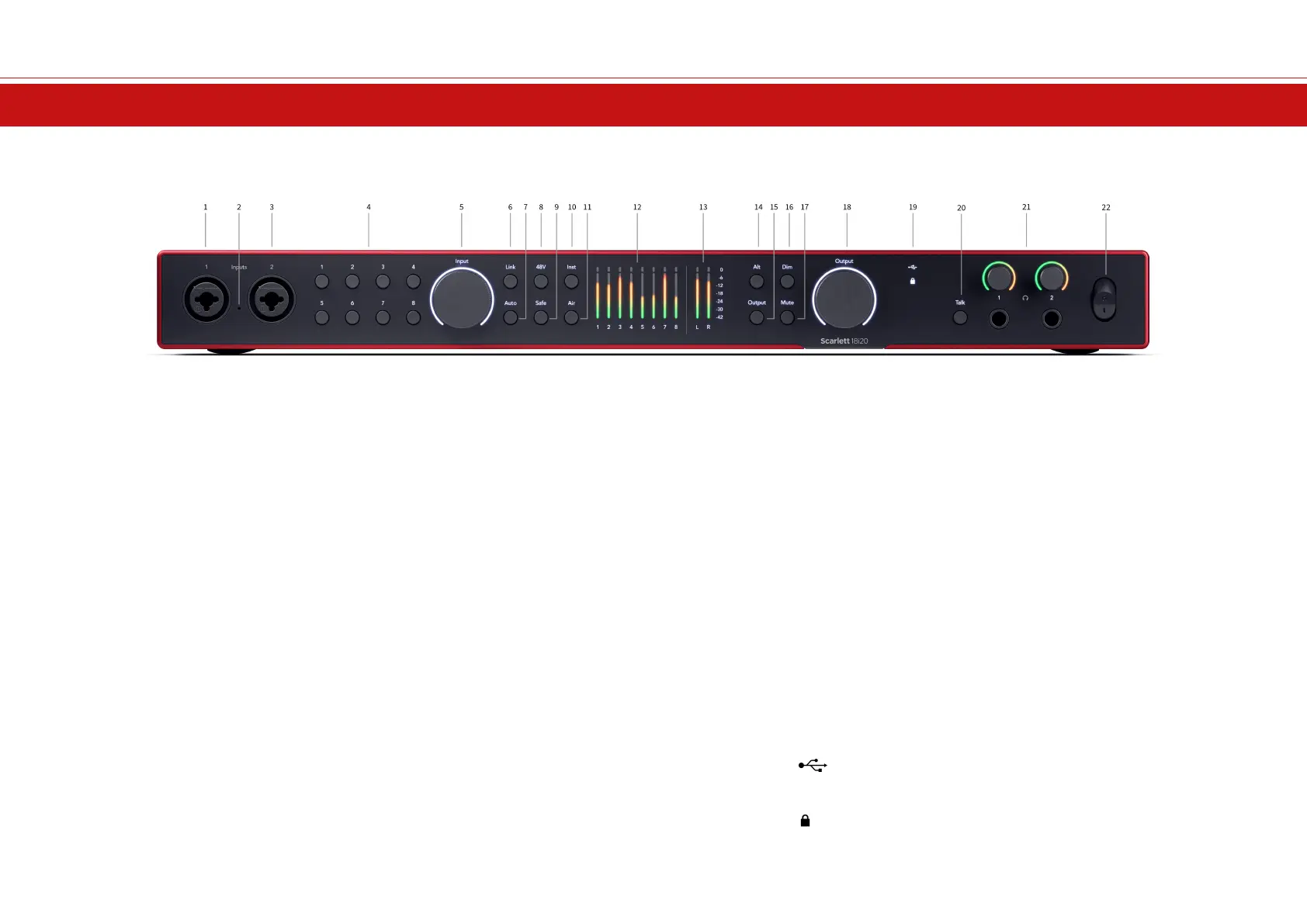

Voorpaneel

1. Invoer 1 Neutrik® Combo XLR en 6,35 mm (1/4") jack-connector. Accepteert XLR-

ingangen op microfoonniveau, of ongebalanceerde mono (TS) en gebalanceerde Mono

(TRS) 1/4" jack-kabels op lĳn- of instrumentniveau.

2. Talkback-microfoon - de locatie van de talkback-microfoon.

3. Invoer 2 Neutrik® Combo XLR en 6,35 mm (1/4") jack-connector. Accepteert XLR-

ingangen op microfoonniveau, of ongebalanceerde mono (TS) en gebalanceerde Mono

(TRS) 1/4" jack-kabels op lĳn- of instrumentniveau.

4. Selecteer 1—8 knoppen - Druk hierop om een van de acht voorversterkers te

selecteren om de voorversterkerinstellingen en ingangsversterking te regelen. Het

nummer van het huidige geselecteerde kanaal licht groen op.

5. Invoer versterkingsregeling - De versterkingsregeling stelt het ingangsniveau in voor

de geselecteerde voorversterker.

6. Link knop - Druk hierop om een stereopaar van ingangskanalen te creëren. (Zie

Link [14]).

7. Auto -knop - Druk hierop om de Auto Gain-functie te starten (zie Automatische

versterking [17]).

8. 48V knop - Druk hierop om 48V fantoomvoeding in te schakelen op de XLR-

microfooningang om condensatormicrofoons van stroom te voorzien.

Je kunt instellen 48V onafhankelĳk per voorversterkerkanaal.

9. Veilig -knop - Druk hierop om de Clip Safe-functie voor uw invoer in te schakelen (zie

Veilig [20]).

10. Inst knop - Druk hierop om de geselecteerde 6,35 mm (1/4") ingang te schakelen

tussen lĳn- of instrumentniveau.

11. Lucht knop - Druk hierop om de AIR-modus in te schakelen (zie LUCHT [21]).

12. Meters 1-8 - acht meter gee de signaalniveaus van de acht analoge in- of uitgangen

weer. De meters zĳn uitgelĳnd met de schaal uiterst rechts, van -42 tot 0 dBFS. Druk op

de Uitgang knop om de meters van ingang naar uitgang te veranderen.

Als in de invoermodus een meter rood oplicht, wordt op 0dBFS gedrukt en moet u de

Invoer gain down voor dat kanaal om clipping te voorkomen.

13. L en R meters - twee meter om het niveau aan te geven dat uit de monitoruitgangen

wordt gestuurd.

14. Alt knop - druk op de Alt knop om het signaal naar het eerste uitgangspaar van de

monitor te sturen (1 en 2) en het tweede uitgangspaar van de monitor (3 en 4). Om

twee paar monitoren te gebruiken en ertussen te schakelen, zie Alt [22].

15. Uitgang knop - Verandert meters 1-8 om de uitgangsmeting voor uitgangen 3-10 weer

te geven (Uitgangen 1/2 verschĳnen nog steeds op de L en R knoppen).

16. Dim knop - verlaagt het uitgangsniveau dat naar uw uitgangen wordt gestuurd met 18

dB.

17. Dempen knop - dempt het signaal dat naar uw uitgangen wordt gestuurd.

18. Hoofdluidspreker Uitgang Besturings- en uitgangsniveaumeter - Regel standaard het

niveau naar de uitgangen 1 en 2. De meter gee aan waar uw uitgangsregeling is

ingesteld. U kunt configureren Uitgang om meer uitgangen te regelen.

19. Statuspictogrammen

• USB-LED - Brandt groen als de interface door uw computer wordt

herkend, wit als deze is aangesloten maar niet wordt herkend en uit als deze

niet is aangesloten.

• Synchronisatiestatus - Licht groen op als je Scarlett 18i20 wordt

gesynchroniseerd met zichzelf of met een extern digitaal apparaat. Het licht

Scarlett 18i20 4e generatie gebruikershandleiding
