TRS TIP（先端）
TRS RING（中間）
TRS SLEEVE（根元）
. . . . . . .. . . .
. . . . . . .. . .
. . . . . . . .
左右両方のスピーカーのアンプは左側のスピーカーに1基搭載されています。このアンプはAB級で合計40ワットの出力を供給
します。フェーズ・オプティマイズド・クロスオーバー・ネットワークにより、それぞれのドライバーが結合されることで、すべての音
域において一貫した音場を提供します。
2
1
2
6
5
4
3
7
8
5.アンプ、クロスオーバーネットワーク
各部の名称と働き

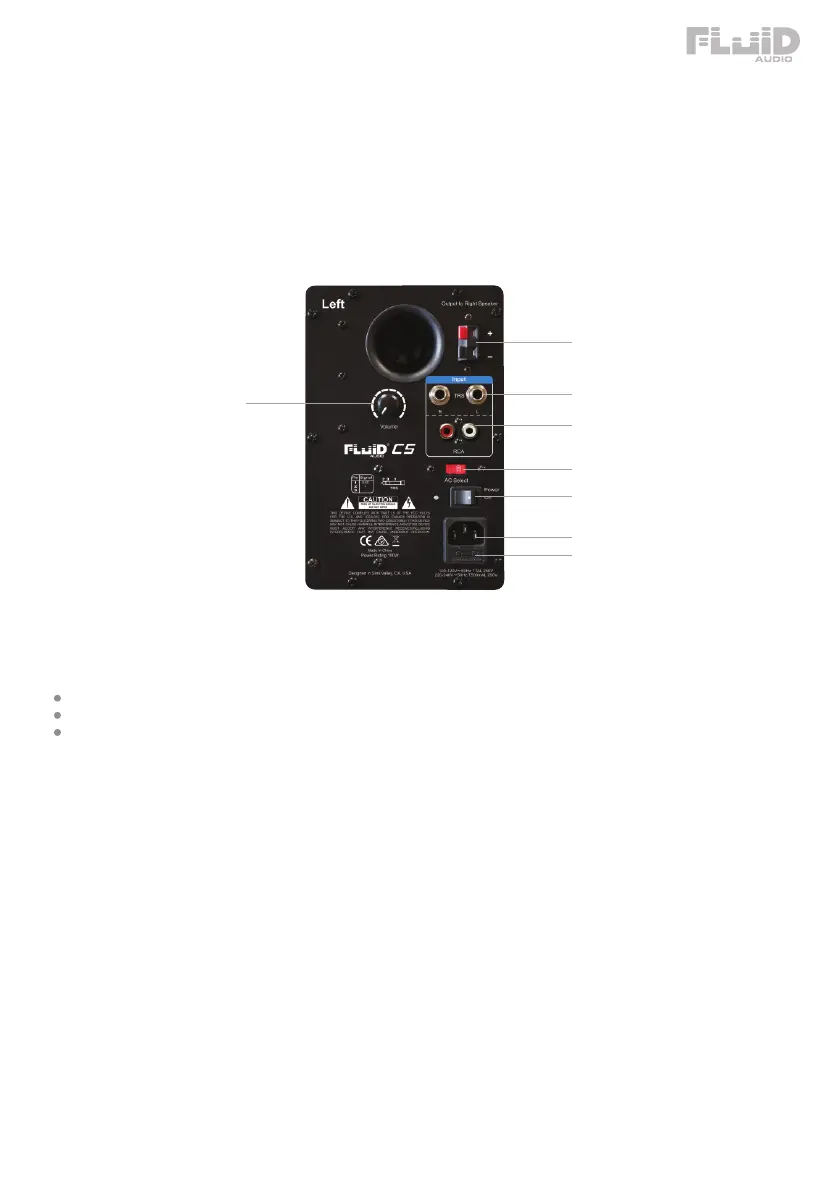

各部の名称（背面パネル）
1. ：このジャックは標準サイズ（1/4インチ）のフォーンプラグに対応しており、バラン TRSフォーンジャック入力
ス接続、アンバランス接続どちらにも対応しています。バランス入力の場合には、3極TRSプラグが必須です。
バランス接続におけるTRSコネクタのアサインは以下の通りです。
アンバランス接続の場合は、2極TSプラグ、3極TRSプラグのどちらも利用可能です。2極プラグを利用した場合は、
逆相の入力を自動的に接地します。しかしながら、3極プラグをアンバランス接続で使用する場合、逆相の入力を接地
するか開放するかの選択肢がある場合があります。使用していない逆相の入力を接地することを推奨します。（TRSプ
ラグの根元と中間のリングが共に配線されることでできます。）
TRSフォーンジャック入力は、バランス接続・アンバランス接続どちらの場合もXLR入力としてバランス入力アンプを
通して増幅されるので、バランス接続・アンバランス接続を同時に利用することができます。入力仕様は両方の接続
２. ：アンバランス接続のRCA入力に対応しています。に適用されます。RCAコネクタ入力
３. ：付属のスピーカー接続ケーブルを用いて右チャンネルのスピーカーと接続してく 右チャンネルへの出力ポート
ださい。
４. ：スピーカー出力のゲインを調整します。ボリュームつまみ
５. ：スピーカーに電源を供給するために、付属のACケーブルを用いてコンセントに接続して ACケーブル取り付け口
ください。（内部電源は、出荷時に出荷地の国や地域に対応する電圧に設定されています。）
６. スピーカーの電源をON・OFFできます。 電源スイッチ：
正相（HOT）
逆相（COLD）
接地（GROUND）
