18
A
C
WALL

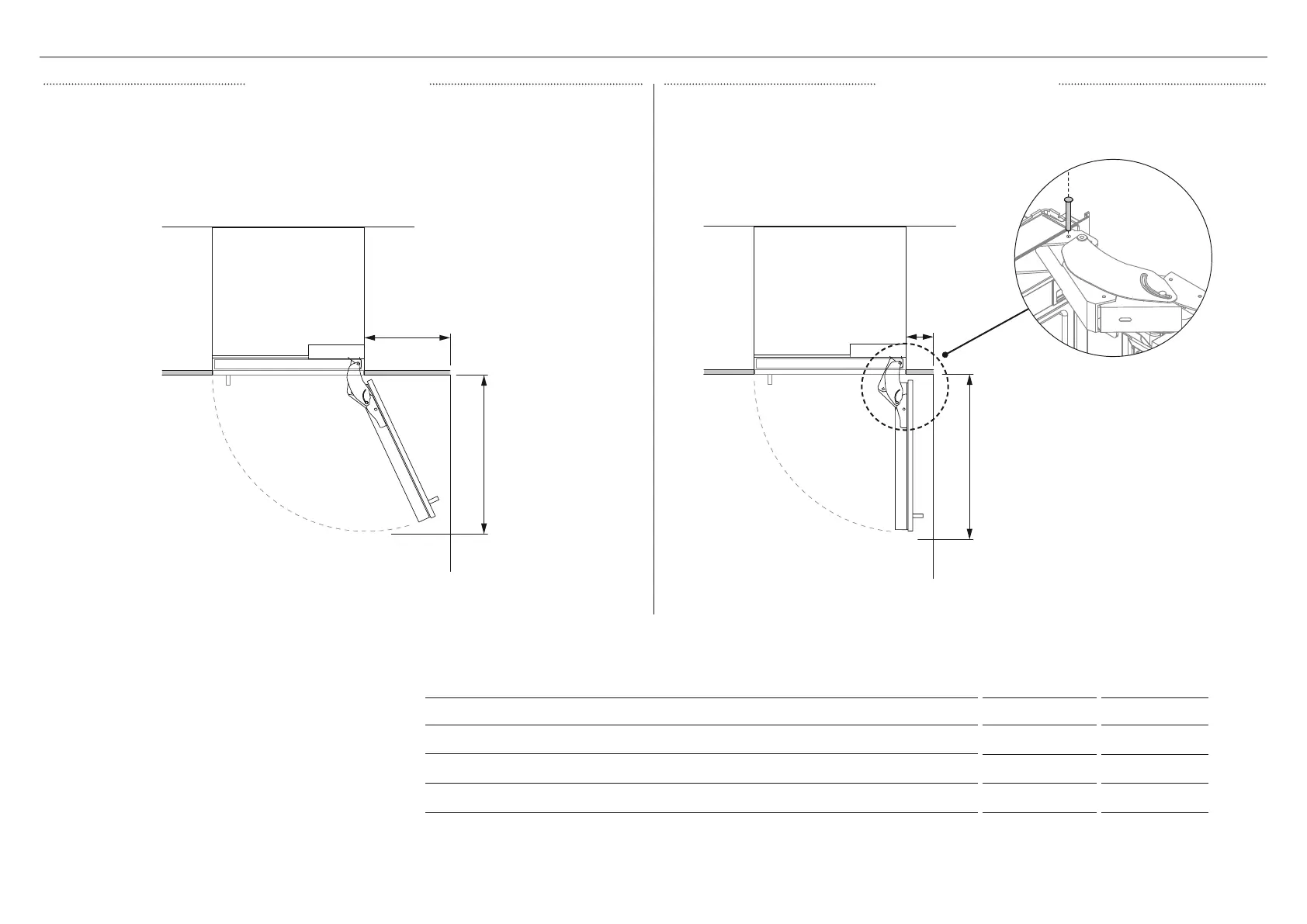

DOOR CLEARANCE — RS24 MODEL
Insert hinge limiting pin
Before pushing the appliance into
the cabinetry, insert the supplied
hinge limiting pin into the borehole
of the top hinge. The hinge limiting
pin limits the door swing to
90°.
DIMENSIONS IN MM
A Width of door (90° open) measured from front of door 26 660
B Minimum door clearance* to adjacent wall** (115°—full internal access) 14 356
C Minimum door clearance* to adjacent wall** (90°—reduced internal access) 4 5/16 110
WALL
FULL INTERNAL ACCESS
A
B
115° DOOR OPENING 90° DOOR OPENING
LIMITED INTERNAL ACCESS
