24
www.fhiaba.com · sales@fhiaba.com · Info Line 800-344222

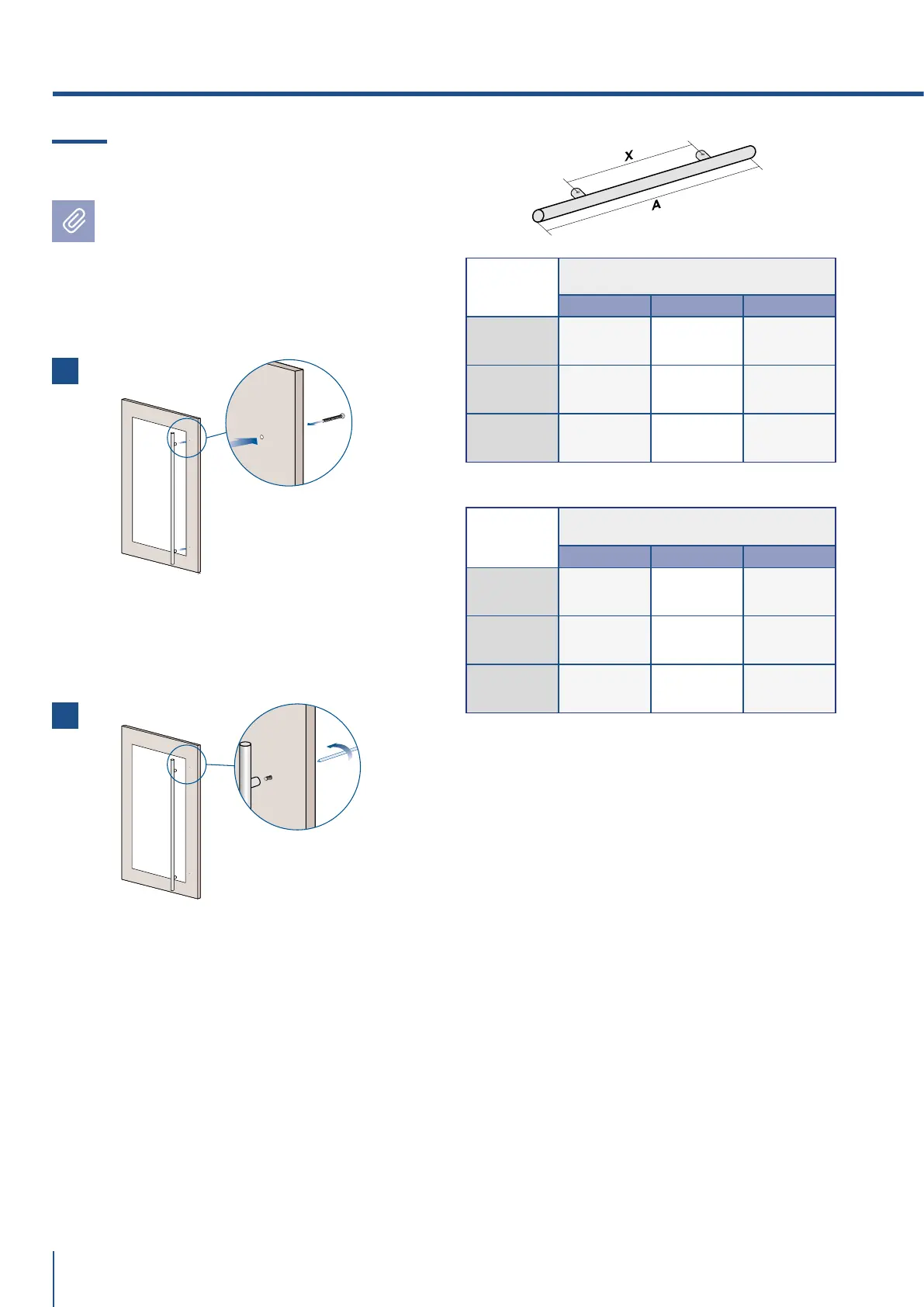

7.2 Montaggio delle maniglie
Le maniglie devono essere montate
sui pannelli prima di essere applicate
sull’aparecchiatura.
Operare nel modo seguente:
> Fare due buchi con il trapano nel retro del
pannello come nel disegno riportato sotto [ 1 ].
> Porre la maniglia sopra i buchi e inserire le viti
attraverso il pannello e dentro il supporto della
maniglia [ 2 ].
Ø 30 mm
CODICE MANIGLIA
HO8 H07 H05
Lunghezza A
794 mm
(31 1/4”)
644 mm
(25 3/8”)
494 mm
(19 5/8”)
Interasse X
480 mm
(18 7/8”)
490 mm
(19 1/4”)
340 mm
(13 3/8”)
Serie 90 75 60
Ø 18 mm
CODICE MANIGLIA
HC8 HC7 HC5
Lunghezza A
794 mm
(31 1/4”)
644 mm
(25 3/8”)
494 mm
(19 5/8”)
Interasse X
776 mm
(30 1/2”)
626 mm
(24 5/8”)
476 mm
(18 3/4”)
Serie 90 75 60
2
1
7. MONTAGGIO DEI PANNELLI
