Festo — PDAD — 2022-02i
Product overview
11
4.3.2 Main components PDAD-100
1
2
3
4
5
678
9
10
8
11
12
13
14 15 16 17
18

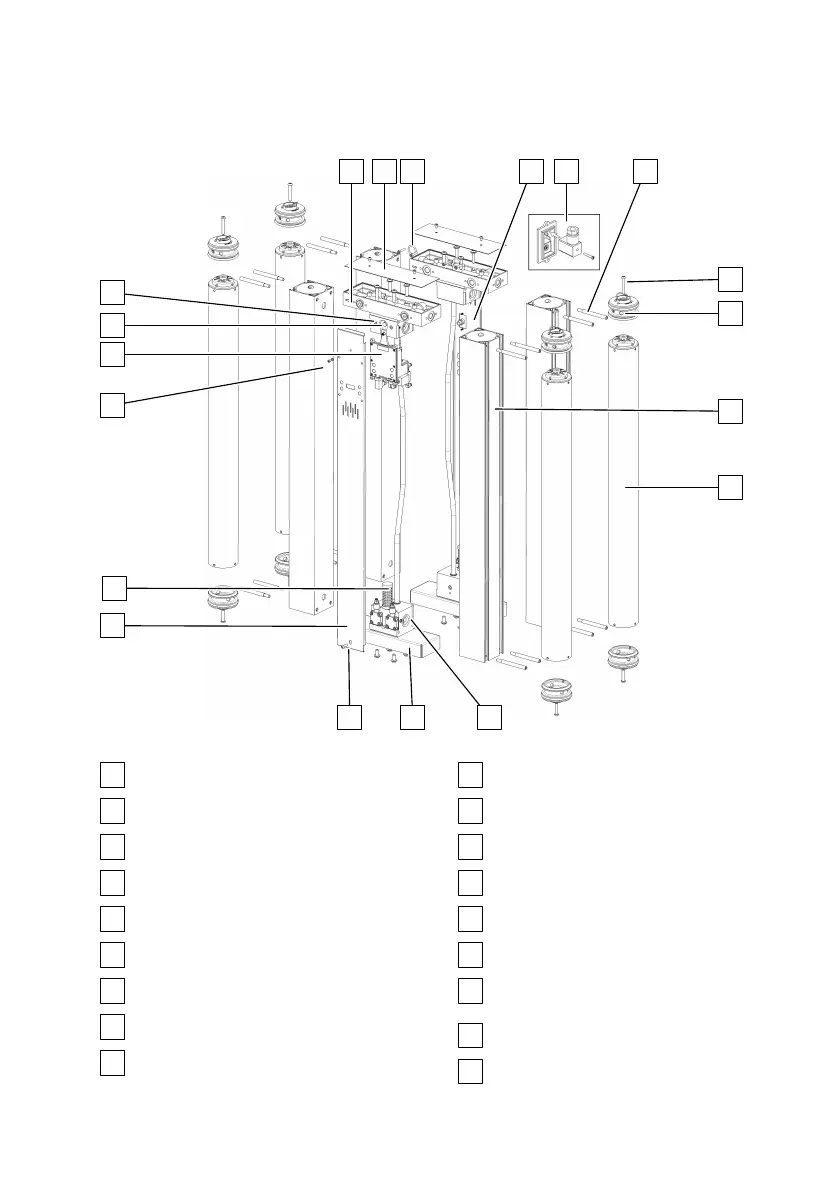

Fig. 2: Design PDAD-100
1
Retaining screw for air reservoir
2
Screw for container seal
3
Air reservoir seal
4
Air reservoir
5
Drying agent cartridge
6
Lower valve block
7
Base plate
8
Covering retaining screw
9
Front covering
10
Silencer
11
Electronic controller
12
Air gun nozzle
13
Upper valve block
14
Multi-way distributors
15
Cover sheet
16
Screw and seal for connection of multi-way
distributor
17
Rear covering
18
Power connection inside the device
