HGPM-...-G..
Festo HGPM-...-G.. 0103NH Deutsch
7

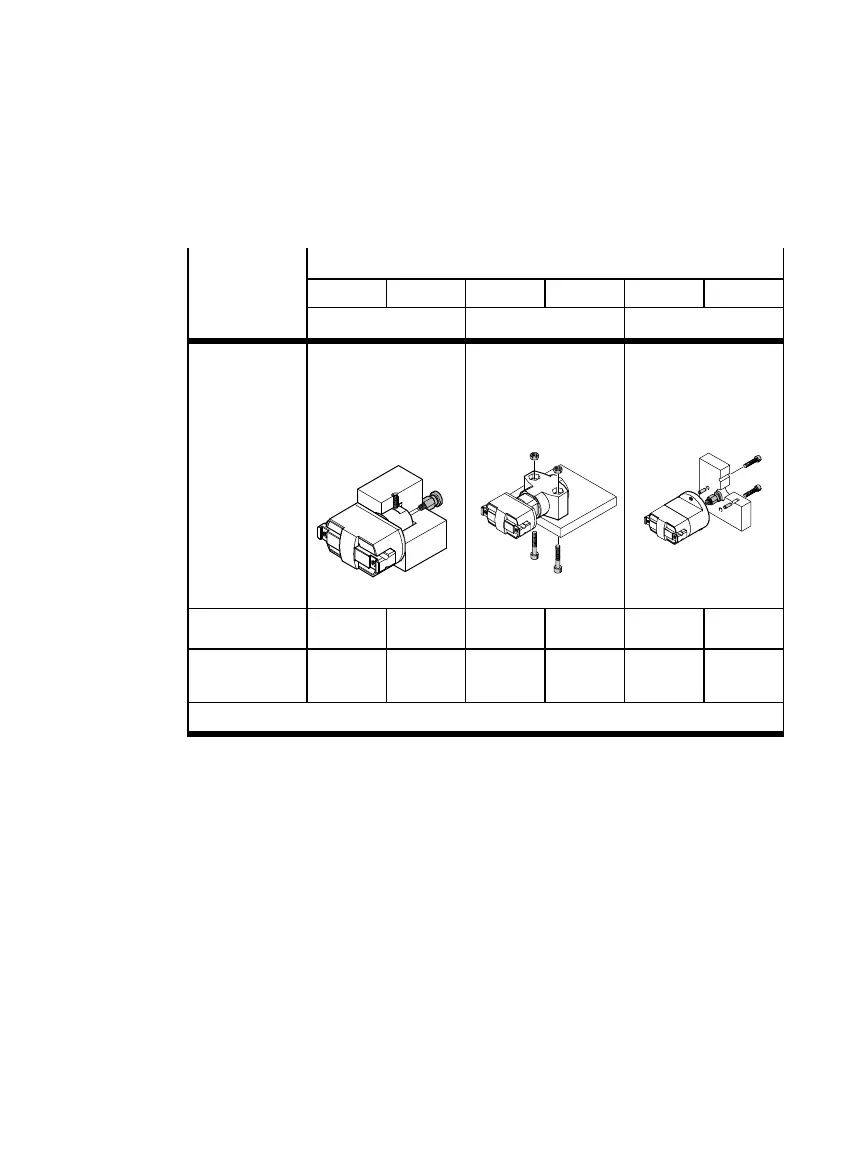

S Befestigen Sie den HGPM-... je nach Nenngröße gemäß folgender Tabelle:
Typ
HGPM-...
08-... 12-... 08-... 12-... 08-... 12-...
G8 G6 G9
Befestigungs-
art
an der Klemmfläche
des Zapfens 1
an den Durchgangs-
bohrungen im
Hubausgleich
*)
4
an den Gewinde- und
Passstift-Bohrungen
am Befestigungs-
flansch 3
Gewinde M3 M3 M3 M4 M3 M3
Max. Anzieh-
drehmoment
1,2 Nm 1,2 Nm 1,2 Nm 2,9 Nm 1,2 Nm 1,2 Nm
*) Mit Klebstoff sichern
Bild 10
