HGPM-...-G..
Festo HGPM-...-G.. 0103NH Italiano
39

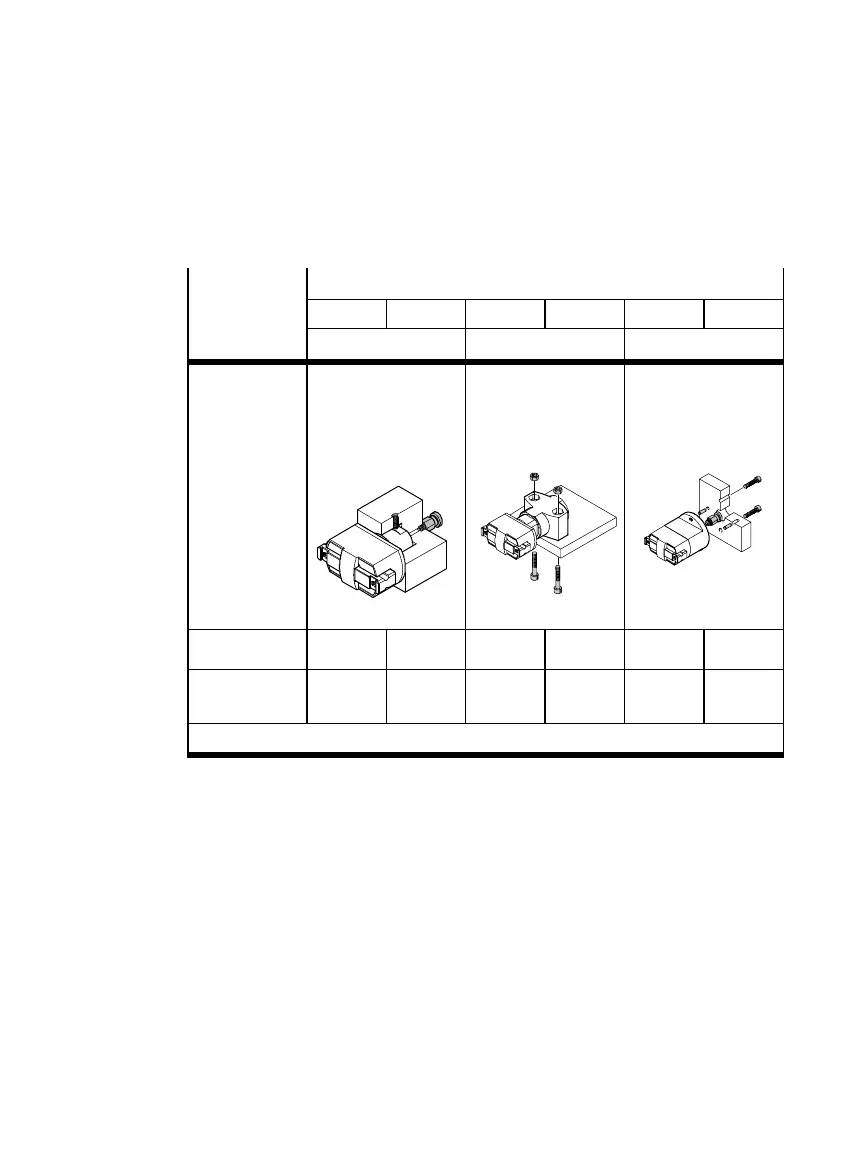

S Procedere al fissaggio della pinza HGPM-... in base all’alesaggio seguendo la
tabella successiva:
Tipo
HGPM-...
08-... 12-... 08-... 12-... 08-... 12-...
G8 G6 G9
Tipo di
fissaggio
Sulla superficie di
fissaggio del perno
1
Tramite i fori
passanti nella
calottina
*)
4
Tramite i fori filettati
e con spina posti
sulla flangia di
fissaggio 3
Filetto M3 M3 M3 M4 M3 M3
Max. coppia di
serraggio
1,2 Nm 1,2 Nm 1,2 Nm 2,9 Nm 1,2 Nm 1,2 Nm
*) Sigillare con adesivo.
Fig. 10
