HGPM-...-G..
Festo HGPM-...-G.. 0103NH Français
28
2 Fonctionnement et application
A la mise sous pression du raccord d’air com-
primé 2,lepistondelamicro-pinceàserrage
parallèle HGPM-... est poussé contre un dis-
positif mécanique.
Ce dispositif mécanique transmet le mouve-
ment du piston aux mâchoires de serrage 6.
Desdoigtsdepincesontfixéssurlesmâchoi-
res de serrage. L’ouverture et la fermeture
des doigts de la pince bloquent les charges
utiles sur leur contour extérieur ou intérieur.
La micro-pince à serrage parallèle HGPM-...
est à simple effet et peut être utilisée selon sa
conception comme serrage par l’extérieur
(pour HGPM-...-EO-...) ou serrage par l’inté-
rieur (pour HGPM-...-EZ-...).
A la mise à l’échappement de la pince, un
ressort de rappel assure le retour des mâchoi-
res et du piston à leur position initiale :
– Doigtsdelapinceouverts:
pour HGPM-...-EO-...
– Doigtsdelapincefermés:
HGPM-...-EZ-...
Conformément à l’usage prévu, la HGPM-...
est destinée à saisir et à maintenir des char-
ges utiles dans les opérations de manuten-
tion.

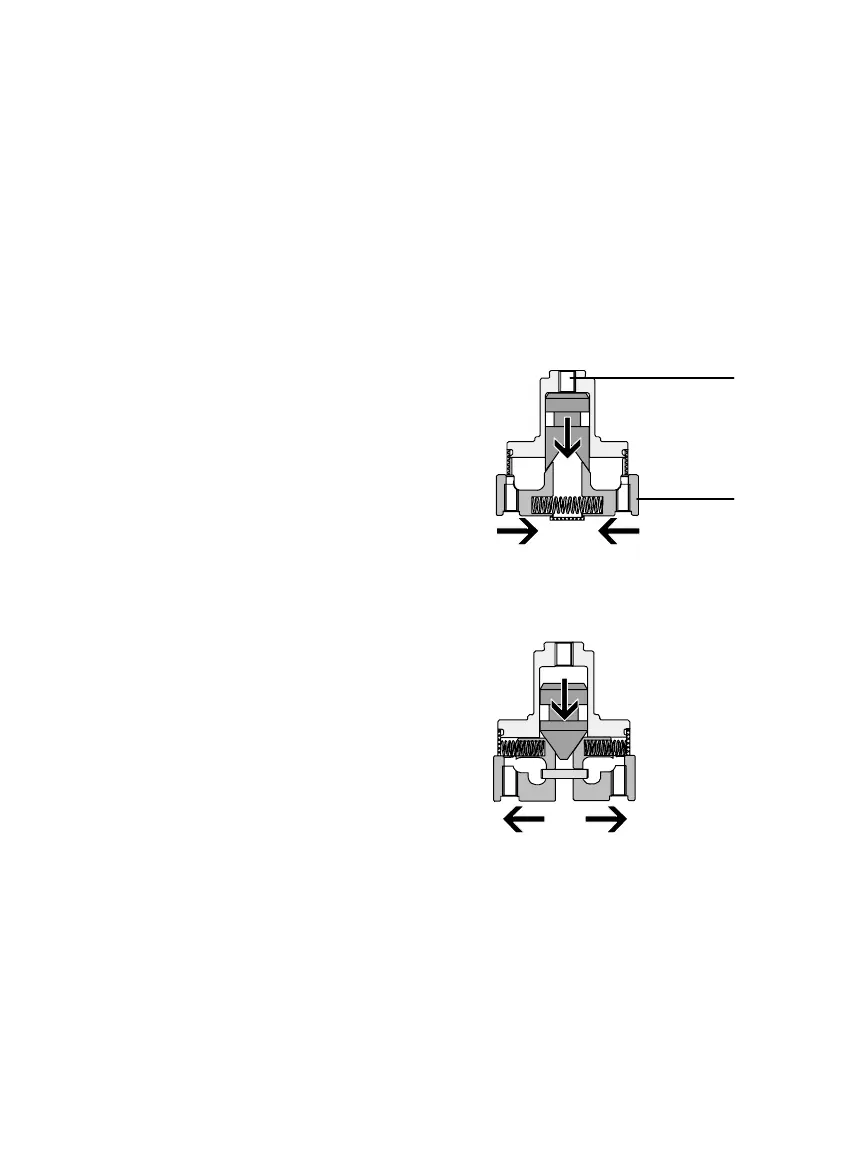

Fig. 2 HGPM-...-EO-...
2
6
Fig. 3 HGPM-...-E Z-...
