HGPM-...-G..
Festo HGPM-...-G.. 0103NH Español
20
2 Funcionamiento y utilización
Cuandoseaplicaairecomprimidoalacone-
xión 2,elémbolodelamicropinzaparalela
HGPM-... es presionada contra un mecanismo.
Un mecanismo transfiere el movimiento longi-
tudinal del émbolo a las mandíbulas de la
pinza 6. Los dedos de la pinzas se fijan a las
mandíbulas de la pinza. Cuando las mandíbu-
las abren, pueden sujetarse piezas por su
contorno interior; cuando cierran, pueden
sujetar la pieza por su contorno exterior.
La micro pinza paralela HGPM-... es de simple
efecto y según del mecanismo puede utili-
zarse para sujetar desde el exterior o desde el
interior.
Cuando la pinza se descarga, un muelle de
reposición devuelve las mandíbulas de la
pinza a su posición original.
– dedos de pinzado abiertos: en HGPM-...-
EO-...
– dedos de pinzado cerrados: en HGPM-...-
EZ-...
La HGPM-... está diseñada para sujetar y sos-
tener cargas en procesos de manipulación.

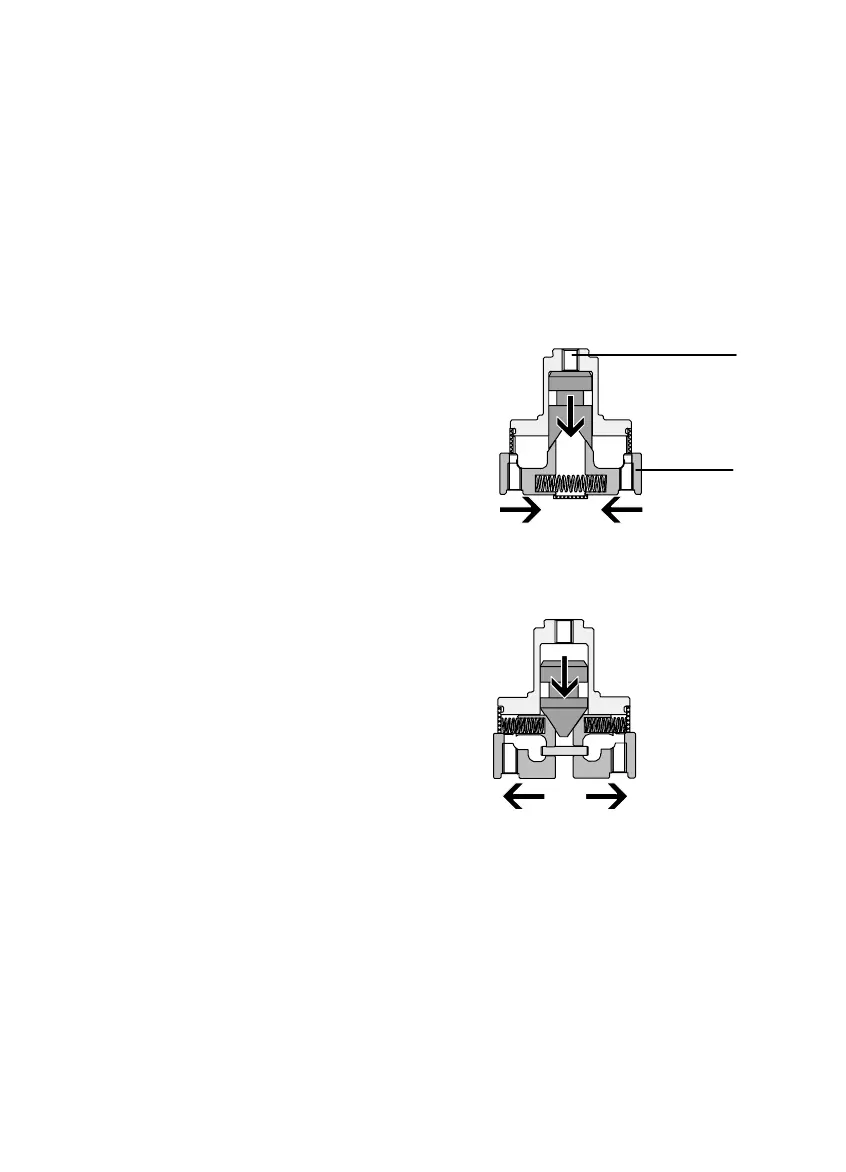

Fig. 2
2
6
Fig. 3
