87

FR

TP3 COND

cod. 3541T740 - Rev 05 - 08/2022

4.13 Positionnement de la sonde et des bulbes

Le tableau de commande est doté d'une sonde de température et de trois bulbes.

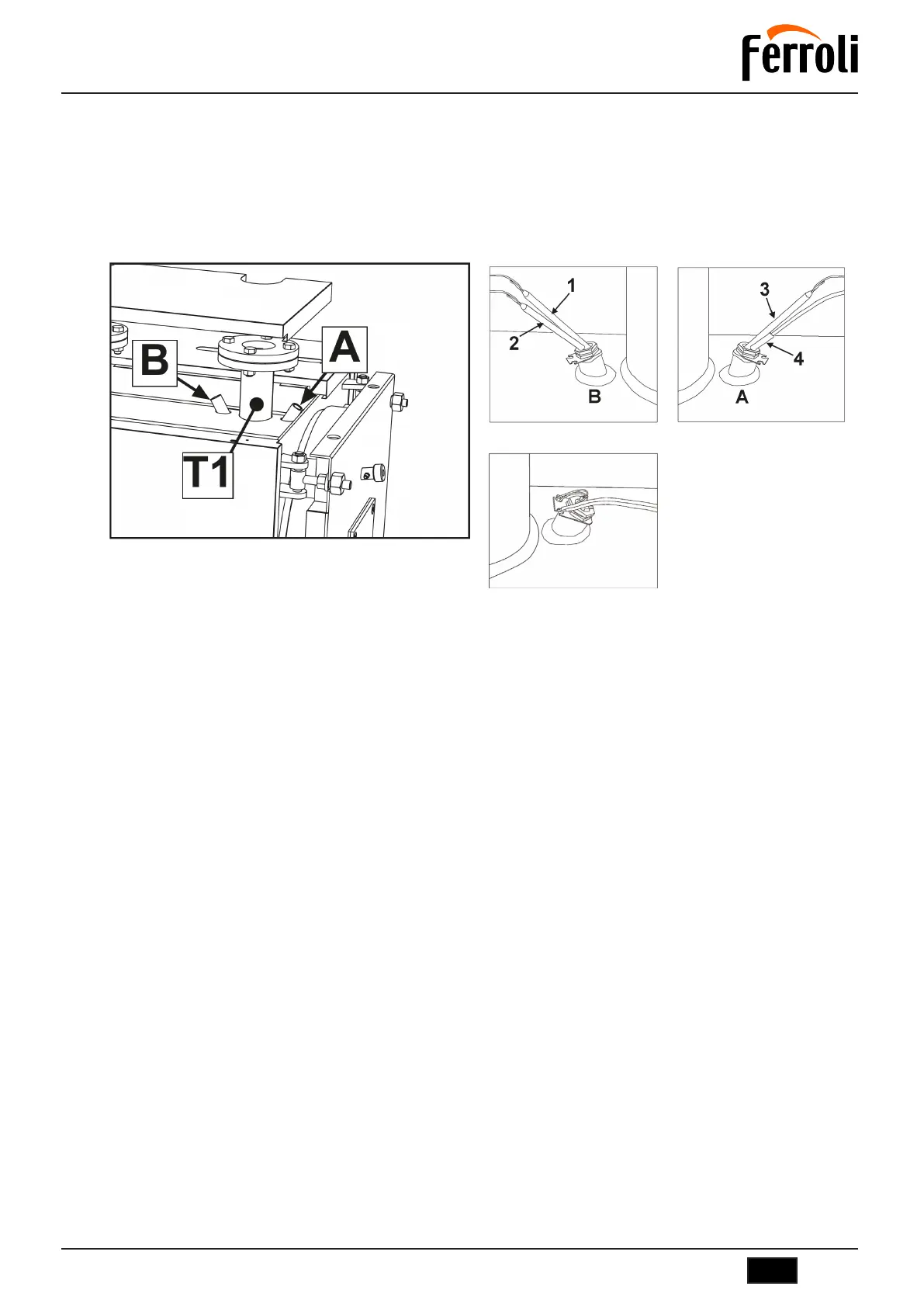

Deux fourreaux «A» et «B» sont montés près du départ chauffage «T1» (voir fig. 15).

ILESTOBLIGATOIRE de placer à l'intérieur du fourreau «A» (fig. 17) la sonde de température «4» et le bulbe du thermostat de sécurité

«3».

Placer à l'intérieur du fourreau «B» (fig. 16) le bulbe du thermostat du 1

er

étage (1) et celui du thermostat du 2

ème

étage (2).

S'assurer que la sonde et les bulbes sont bien positionnés dans le fond du fourreau.

Positionner les (tubes) capillaires des bulbes et de la sonde comme indiqué en fig. 18.

fig. 15-Fourreaudessondesetdesbulbes

fig. 16-FourreauB

fig. 17-FourreauA

fig. 18

Légende

1 Bulbe thermostat 1er étage

2 Bulbe thermostat 2ème étage

3 Bulbe thermostat de sécurité

4 Sonde de température

IMPORTANT

DANSLECASD'UTILISATIOND'UNAUTRETYPEDETHERMORÉGULATION,ILSERANÉCESSAIRED'UTILISERETD'INSTAL-

LER,SUIVANTLESINSTRUCTIONSPRÉCÉDEMMENTFOURNIES,UNTHERMOSTATDESÉCURITÉCONFORMEÀLARÉGLE-

MENTATIONTHERMIQUEETTARÉÀUNETEMPÉRATURED'INTERVENTION(«SWITCHINGPOINT»)=110-6°C.
