TP3 COND

cod. 3541T740 - Rev 05 - 08/2022

4.3 Technical data - Dimensions - Hydraulic connections

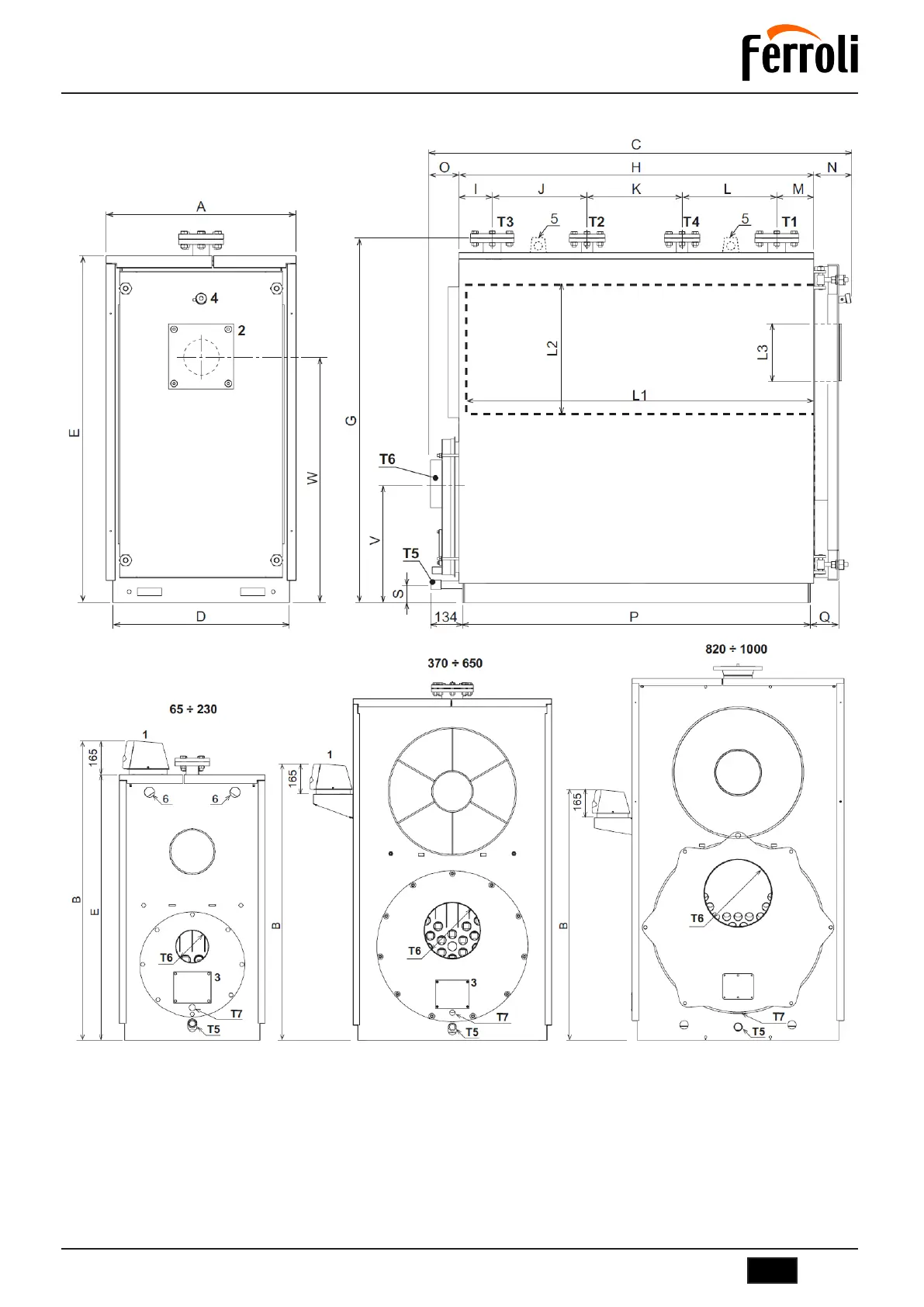

fig. 2 - Dimensions and connections

Legend

1 Instrument panel

2 Burner connection flange

3 Smoke chamber cleaning door

4 Flame control sight glass

5 Lifting hooks

6 Holes for lifting hook

T1 Heating delivery

T2 High temperature return

T3 Low temperature return

T4 Expansion vessel connection

T5 Boiler discharge connection

T6 Flue connection

T7 Condensate discharge connection
