5

IT

TP3 COND

cod. 3541T740 - Rev 05 - 08/2022

4.3 Datitecnici-Dimensioni-Attacchiidraulici

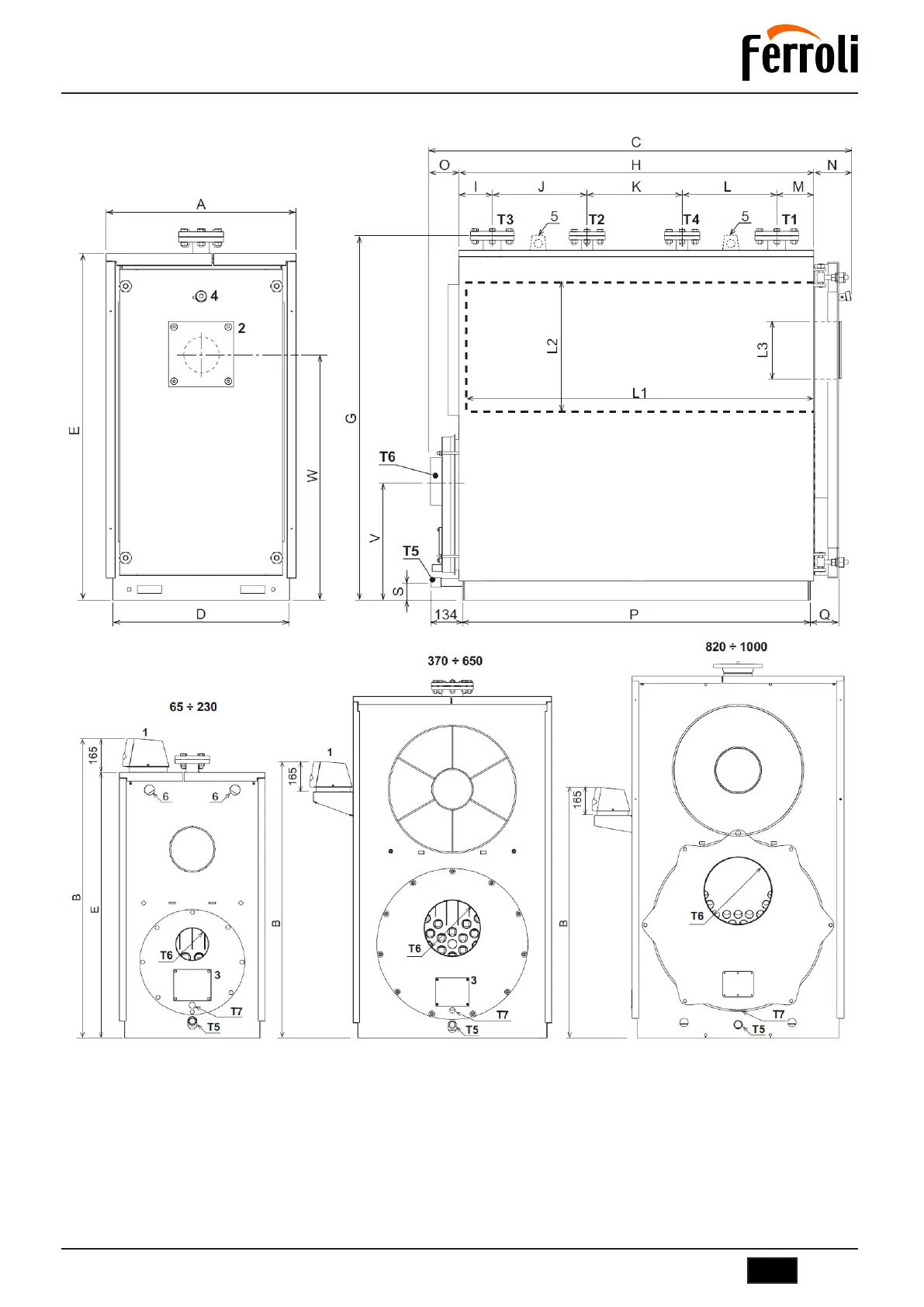

fig.2-Dimensionieattacchi

Legenda

1 Pannello strumenti

2 Flangia attacco bruciatore

3 Portina di pulizia camera fumo

4 Spia controllo fiamma

5 Agganci per sollevamento

6 Fori per aggancio sollevamento

T1 Mandata riscaldamento

T2 Ritorno alta temperatura

T3 Ritorno bassa temperatura

T4 Attacco vaso espansione

T5 Attacco scarico caldaia

T6 Attacco camino

T7 Attacco scarico condensa
