NORSK

INSTALLASJON (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)

Før installasjon av ventilatorhetten utføres, les nøye kap. "Sikkerhetsanvisninger og advarsler" på side 73.

TEKNISKE DATA

De tekniske dataene til apparatet er angitt på skiltene plassert på innsiden av ventilatorhetten.

PLASSERING

Minsteavstanden mellom den øverste delen av apparatet for matlaging og den nederste delen av ventilatorhetten er indikert i g.

A på side 4.

Vanligvis når kjøkkenhetten er plassert på et apparat drevet på gass, skal denne distansen være på minst 65 cm (25,6"). Imidlertid på grunnlag av en tolkning av

EN60335-2-31 av 11-07-2002 fra TC61 (pkt. 7.12.1 møte 15 sak 10.11), kan minsteavstanden mellom platetoppen og den nedre delen av hetten reduseres til oppgitte

mål. Dersom instruksjonene for gasskokeplaten spesiserer en større avstand, må dette tas i betraktning.

Ikke installere ventilatorhetten i eksterne miljøer og ikke utsett det for atmosfæriske agenter (regn, vind, osv...)

ELEKTRISK TILKOBLING DEL RESERVERT KUN FOR PERSONALE KVALIFISERT FOR TILKOBLING

For enhver operasjon utføres på ventilatorhetten, koble apparatet fra strømnettet.

Forvisse seg om at de elektriske ledningene på innsiden av hetten ikke frakobles eller kuttes; dersom nevnte situasjoner skulle oppstå, kontakte

nærmeste assistanse-senter. For den elektriske tilslutningen henvende seg til kvalisert personale.

Tilkoblingen må utføres i samsvar med bestemmelser i gjeldende lover.

Før apparatet tilkobles det elektriske nettet, kontrollere at:

• nettspenningen tilsvarer den som er angitt på skiltet plassert på innsiden av hetten.

• det elektriske anlegget overholder forskriftene og er i stand til å tåle belastningen til apparatet (se skiltet med tekniske data plassert på innsiden av ventilatorhetten);

• støpsel og kabel, når disse er tilkoblet, ikke kommer i kontakt med varme deler som temperatur på over 70 °C

• strømanlegget er utstyrt med en eektiv og korrekt jordingskobling i henhold til gjeldende forskrifter.

• stikkontakten som brukes for tilkoblingen er lett tilgjengelig med installert apparat.

Noen typer apparater kan være utstyrt med kabel uten støpsel; støpselet som brukes må være av typen "normalisert" som tar i betraktning at den gul-grønne lednin-

gen må brukes til jordingen, den blå ledningen må brukes for den nøytrale og den brune ledningen må brukes for fasen.

Montere på strømledningen et støpsel med egnet belastning og koble den til et egnet sikkerhetsstøpsel.

Dersom et fast apparat ikke er utstyrt med strømledning eller støpsel, eller annen anordning som besørger frakobling fra nettet, med en åpningsdistanse på kontak-

tene som tillater den totale frakoblingen under tilstand av overspenningskategori III, må disse frakoblingsanordningene skal være tilordnet i strømnettet i samsvar

med installasjonsreglene.

Jordingsledningen gul/grønn skal ikke avbrytes med med bryteren.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsforskriftene ikke overholdes.

RØYKUTSLIPP (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)

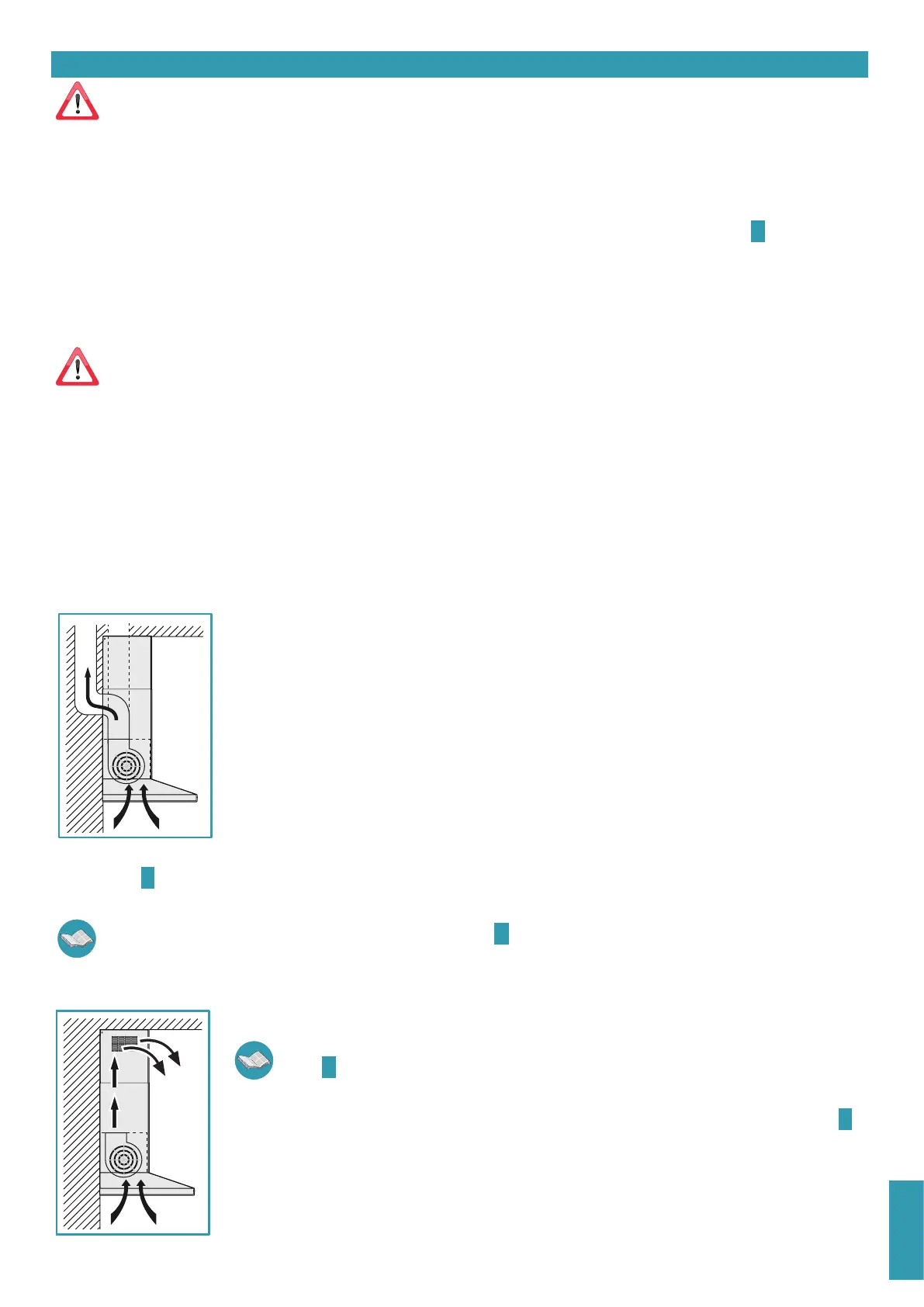

VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON

I denne versjonen blir matos og damp transportert eksternt gjennom et utløpsrør.

Luftavtrekkskanalen som fremspringer på den øvre delen av hetten skal kobles med et rør som leder røyk og damp i en ekstern

utgang.

Ikke koble apparatet til avløpskanaler for røyk produsert av forbrenning (f.eks. dampkjeler, kaminer, osv....) og over-

holde obligatorisk gjeldende forskrifter om utvendig luftavløp.

Utløpsrøret for matos skal ha:

- en diameter som ikke er mindre enn den for koplingen til ventilatorhetten;

- en liten helning nedover (fall) i de horisontale seksjonene for å unngå eventuell kondens strømmer tilbake i ventilatorhetten;

- minste nødvendige antall kurver;

- minste nødvendige lengde (lange rør og med forskjellige kurver kan redusere sugeeekten til ventilatorhetten og utløse vibra-

sjoner på tilbakeslagsventilen).

Dersom utløpsrøret for matos passerer gjennom kalde miljøer som loft osv. er det mulig at det dannes kondensvann grunnet

temperaturendringer. I dette tilfelle er det nødvendig å isolere røret.

I ventilatorhetter utstyrt med motor 800m3/h medfølger en tilbakeslagsventil hvis funksjon er å hindre luftutveksling med utsiden når ventilatorhetten ikke er i drift:

for montering se C på side 4.

Når kjøkkenviften brukes samtidig med andre apparater som anvender gass eller andre brennstoer, må rommet ha tilstrekkelig ventilasjon i henhold til

gjeldende forskrifter.

I denne versjonen skal de aktive kullltrene ernes; for erning se anvisningene H på side 6.

Avvik for Tyskland: når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i funksjon samtidig, må det negative trykket i lokalet ikke overstige de 4 Pa

(4 x 10-5 bar).

VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON

I denne versjonen passerer luften gjennom ltre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.

Kontrollere at ltrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som angitt i instruk-

sjonene H på side 6.

Dersom ventilatorhetten forberedes i lterversjon må ikke tilbakeslagsventilen monteres: ern den dersom den eventuelt nnes

på luftuttakskoplingen til motoren (utføre prosedyren i motsatt rekkefølge i forhold det som er beskrevet i anvisningene C på

side 4).
