21
DEUTSCH
ELEKTRISCHER ANSCHLUSS
(Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten)
Vor sämtlichen Eingrien an der Abzugshaube muss das Gerät vom Stromnetz ge-
trennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnitten oder
getrennt werden:
Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt wer-
den.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
ПdieNetzspannungjenerderDatenaufdemTypenschildinderAbzugshaubeentspricht;
ПdieelektrischeAnlagedengesetzlichenVorschriftenentsprichtundfürdieBelastungdesGeräts
geeignet ist (siehe Kenndaten in der Abzugshaube);
ПderSteckerunddasKabelnichtmitheiвenKomponentenmitTemperaturenüber70мCinBerüh-
rung kommen;
ПdieVersorgungsanlagemiteinerwirksamenundgemäвdengeltendenNormenausgeführten
Erdung verbunden ist;
ПdiefürdenAnschlussverwendeteSteckdoseguterreichbarist,wenndieAbzugshaubeinstalliert
ist.
Bei:
ПmiteinemKabelohneSteckerausgestattetenGeräten:mussderzuverwendendeSteckerein
genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel
für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss
an einer geeigneten Sicherheitssteckdose angeschlossen werden.
ПeinemfestmontiertenGerät,dasüberkeinVersorgungskabelodereineandereVorrichtungzur
Trennung vom Stromnetz mit einer derartigen Önungsdistanz der Kontakte verfügt, dass die
vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert
werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach außen
abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem Rohr an ei-
nem externen Abzug angeschlossen werden.
Das Abzugsrohr muss:
ПeinengröвerenDurchmesseralsderAbzugshaubenanschlusshaben.
ПindenhorizontalenAbschnitteneineleichteNeigungnachuntenaufweisen(Gefälle),umzuver-
hindern, dass das entstehende Kondenswasser in die Abzugshaube zurückießt.
ПsowenigKurvenwiemöglichaufweisen.
Пsokurzwiemöglichsein,umVibrationenzuvermeiden,undumzuverhindern,dassdieAbzugs-
leistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit Motoren zu
800m
3
/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Energie als elek-
trischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
In dieser Ausführung strömt die Luft durch den Aktivkohlelter (optional), wo
sie gereinigt und anschließend in den Raum zurückgeleitet wird.
Kontrollieren, dass die Aktivkohlelter in der Abzugshaube angebracht sind,
andernfalls müssen sie angebracht werden, wie in der Montageanleitung an
-
geführt.
In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es dennoch
am Anschluss für den Luftabzug des Motors vorhanden sein, muss es entfernt werden.
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Kongurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie dage-
gen die entsprechenden Phasen der gewünschten Installation, wo dies extra ange-
geben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch wird
ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugäche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle Dämpfe und
Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die
automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.
Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metalllter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlelter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Abzugshaube
verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel
“WARTUNG”.

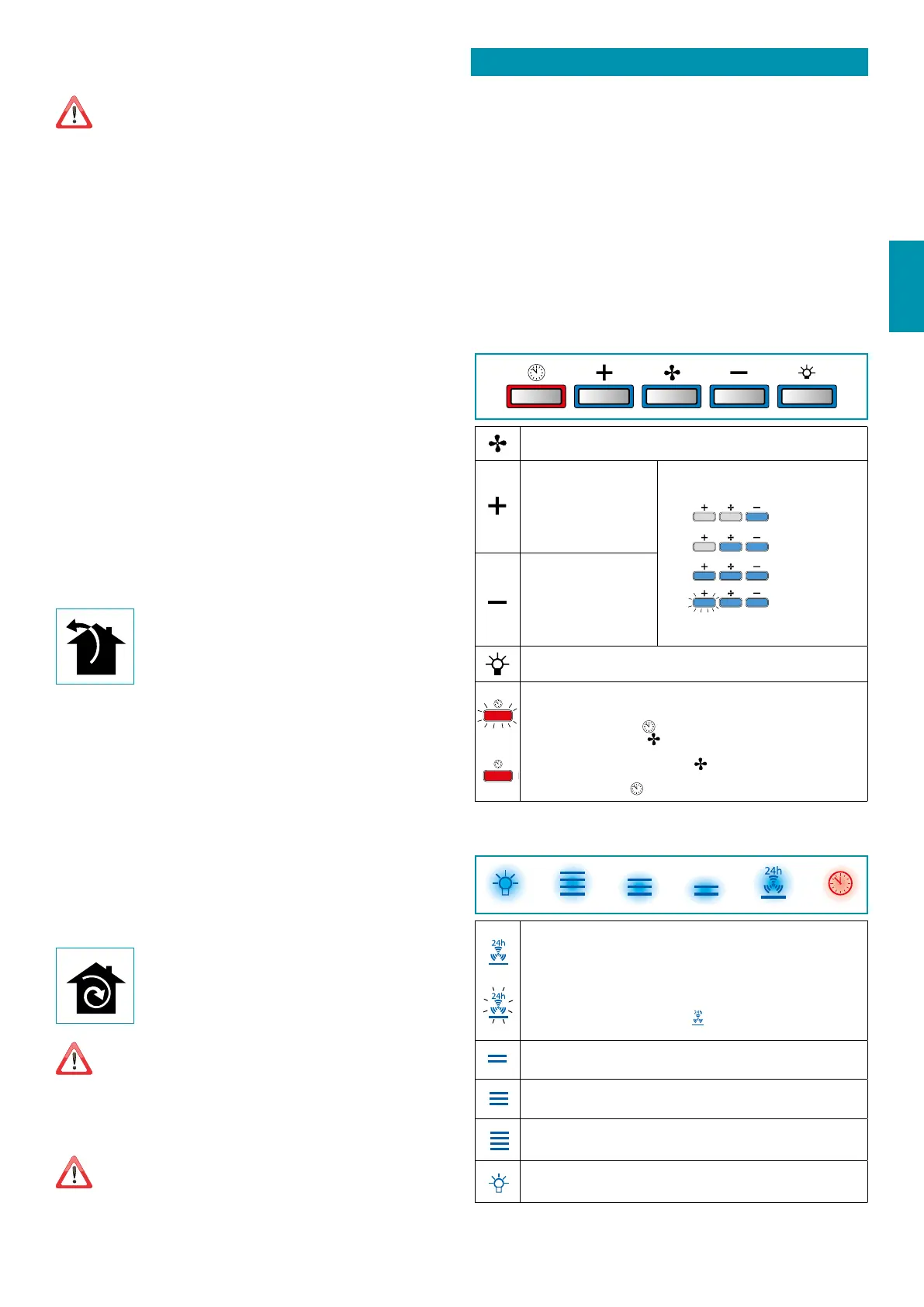

ELEKTRONISCHE DRUCKKNOPFTAFEL
(STILO e PLANE)
Motor ON/OFF
Der Start erfolgt mit der vor dem Ausschalten gespeicherten Geschwindigkeit.
Erhöhung der Geschwindig-
keit von 1 bis 4
Die Geschwindigkeit 4 ist nur für
einige Minuten aktiviert,
dann
wird die Geschwindigkeit 3
aktiviert.
Die Geschwindigkeiten werden von den an den
Tasten vorhandenen LEDs signalisiert:
Geschwindigkeit 1
Geschwindigkeit 2
Geschwindigkeit 3
Geschwindigkeit 4
(LED "+" blinkend)
Drosselung der Geschwindig-
keit von 4 bis 1
Einschalten / Ausschalten des Lichts
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER (
) drückt.
- wenn man die Taste ON/OFF (
) drückt.
ALARM FILTER (
rote LED dauerhaft mit ( ) o
)
Wartung der Fettlter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken
( )
, um den Zähler auf Null zu stellen.
TOUCH-DRUCKKNOPFTAFEL
ON/OFF (LED dauerhaft)
Ein-/Ausschaltung des Motors und Vel1.
ON/OFF (blinkende LED)
Bei Druck von mehr als 3 Sekunden aktiviert sich der Betriebszyklus von 24 h
(1h ON -> 3h OFF -> 1h ON). Die Funktion wird deaktiviert, wenn:
- Der Motor ausgeschaltet wird (Taste
).
- Nach 24h
Aktivierung Geschwindigkeit 2
Aktivierung Geschwindigkeit 3
Aktivierung Geschwindigkeit 4 nur für einige Minuten, dann wird die
Geschwindigkeit 3 aktiviert.
Einschalten / Ausschalten des Lichts
