40

Zwrócić się do wykwalikowanego personelu, aby podłączył kable elek-

tryczne.

Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

• instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie

(patrz dane techniczne wewnątrz okapu);

• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami

przekraczającymi 70°C;

• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obo-

wiązującymi przepisami;

• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamonto-

waniu okapu.

W przypadku:

• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki

typu znormalizowanego. Przewody powinny być podłączone w następujący

sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brą-

zowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda

bezpieczeństwa.

• urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub

innego przyrządu zapewniającego odłączenie od sieci i posiadającego odle-

głość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach

nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasi-

lania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania

się do zasad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez

rurę spustową.

W tym celu złącze wylotowe okapu powinno być podłączone

za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:

• średnicę nie mniejszą od złącza okapu.

• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia

cofania skroplin do silnika.

• ograniczoną do minimum liczbę zagięć.

• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia

wydajności zasysania okapu.

Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-

lować.

W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wy-

dajności 800m3/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:

gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jedno-

cześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez filtry z węglem aktyw-

nym w celu oczyszczenia i ponownego wprowadzenia do śro-

dowiska.

Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są

na okapie, w przeciwnym razie należy je założyć zgodnie ze

wskazówkami w instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-

tować go, jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalikowanego

Okap może być instalowany w różnych konguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich

typów instalacji, natomiast dla każdego rodzaju podkreślono spe-

cjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,

aby przetransportować dym i opary w kierunku powierzchni zasysania.

Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary

i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić

automatyczne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elek-

trycznej.

II prędkość: normalne warunki użytkowania.

III prędkość: w przypadku obecności silnych zapachów i oparów.

IV prędkość: szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA”.

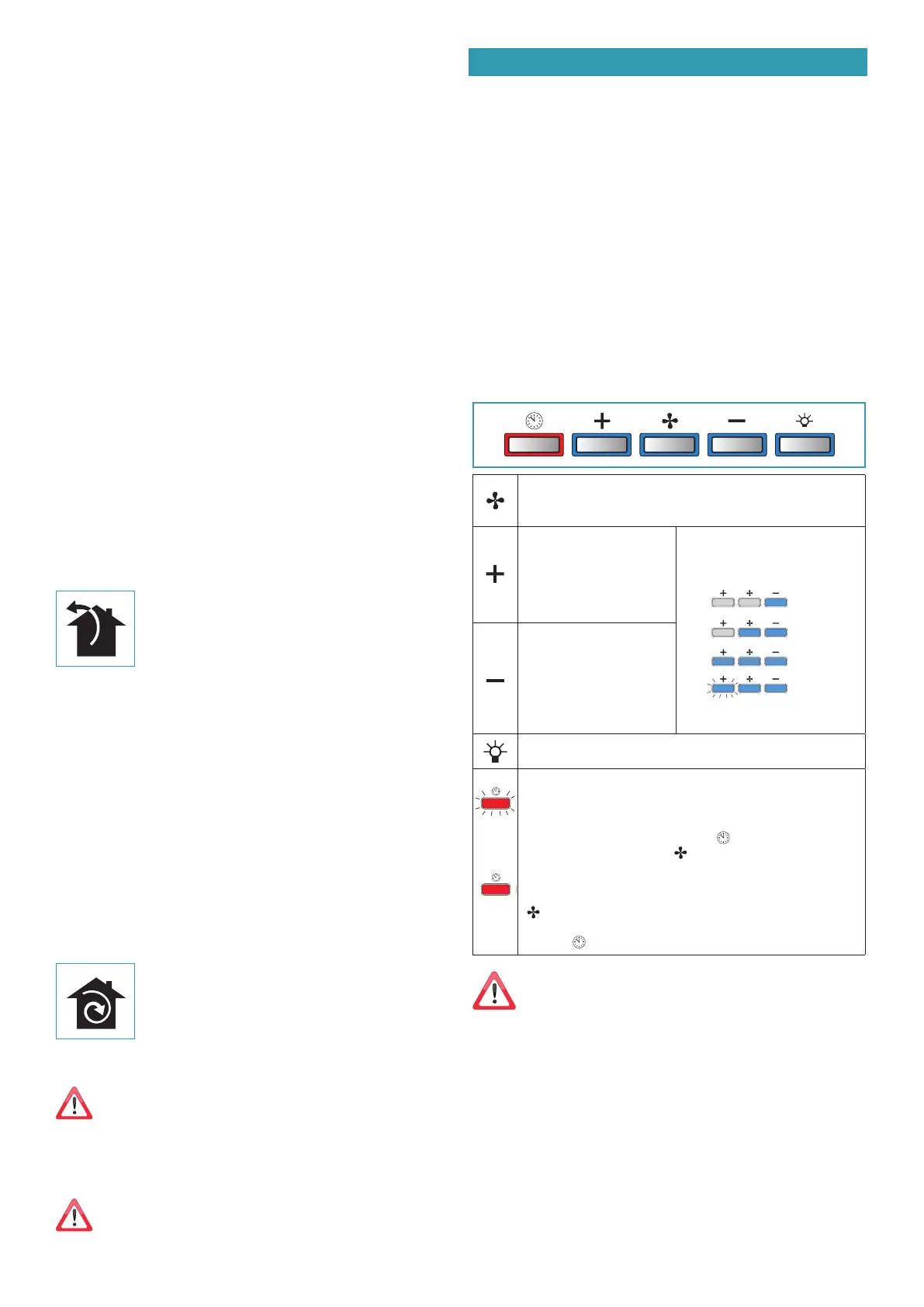

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w

chwili wyłączenia.

Zwiększenie prędkości od

1 do 4

Prędkość 4 jest aktywna tylko

przez kilka minut, po czym

uruchomiona zostaje pręd-

kość 3.

Prędkości sygnalizowane są przez

kontrolki LED znajdujące się na

przyciskach:

Prędkość 1

Prędkość 2

Prędkość 3

Prędkość 4

(LED „+” miga)

Zmniejszenie prędkości od

4 do 1

Włączenie/wyłączenie światła

TIMER (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.

Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED),

jeśli:

- ponownie wciśnie się przycisk TIMER (

),

- wciśnie się przycisk ON/OFF (

).

ALARM FILTRÓW

(Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym

(

)) Konserwacja filtrów przeciwtłuszczowych po około 30 godzi-

nach użytkowania.

Naciskać ( ) przez 3 sekundy, aby wyzerować licznik.

Jeśli panel przyciskowy jest całkowicie nieaktywny, należy tymczaso-

wo odłączyć zasilanie elektryczne (na ok. 5”) od sprzętu gospodarstwa

domowego przed skontaktowaniem się z pomocą techniczną, ewen-

tualnie użyć wyłącznika głównego, aby wznowić normalne działanie.

Jeśli dana procedura nie jest skuteczna, skontaktować się z pomocą techniczną.
