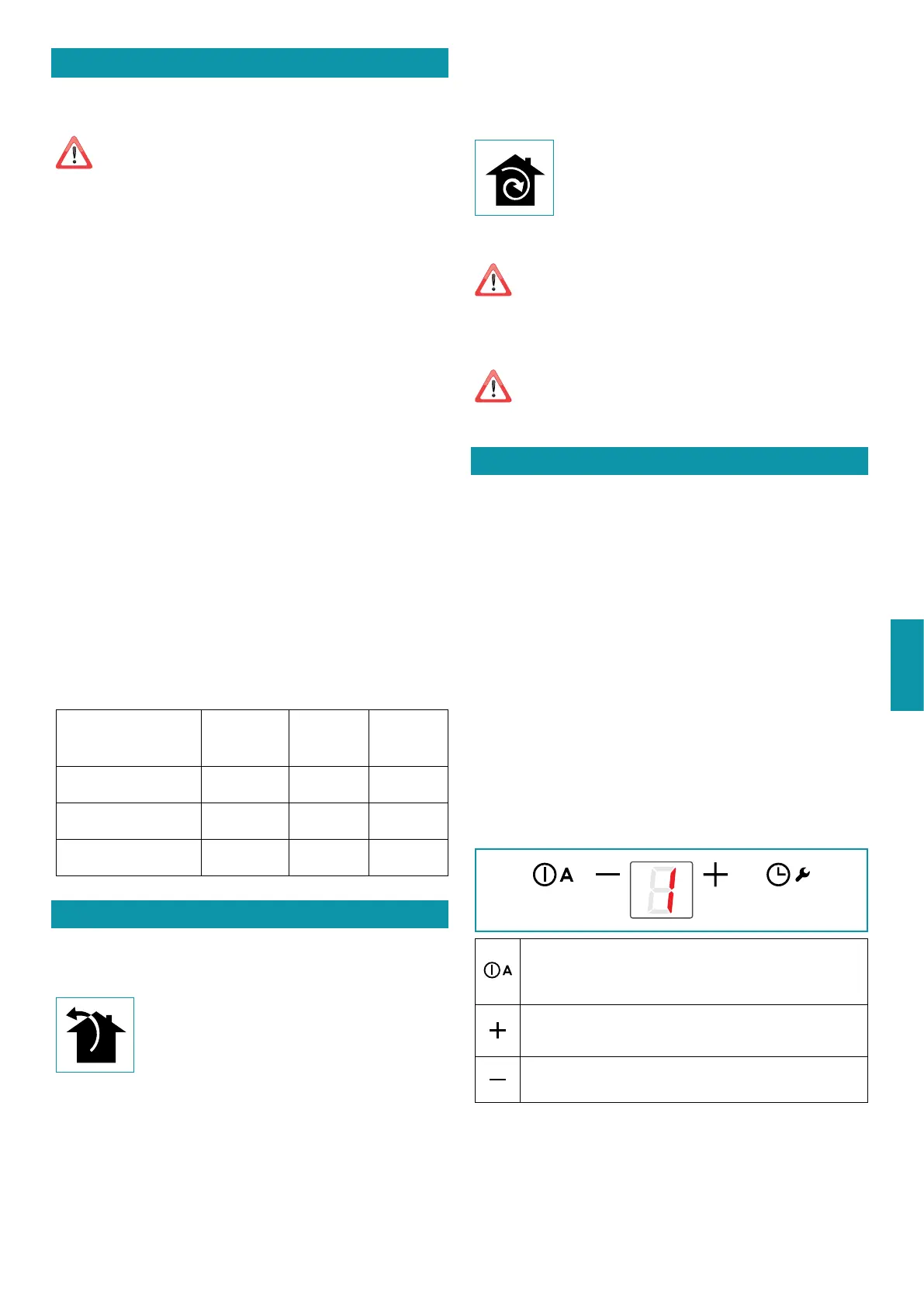

89
POLSKI
PŁYTA KUCHEN NA
PODŁĄCZENIE ELEKTRYCZNE
(część zastrzeżona wyłącznie dla personelu wykwalikowanego)
Przed wykonaniem jakichkolwiek czynności przy płycie należy od-
łączyć urządzenie od sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia prze-
wodów elektrycznych wewnątrz płyty:
w przeciwnym razie skontaktować się z najbliższym centrum obsługi tech-
nicznej.
Zwrócić się do wykwalikowanego personelu, aby podłączył kable elek-
tryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.
Przed podłączeniem płyty do sieci elektrycznej należy sprawdzić, czy:
• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz płyty;
• instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie
(patrz dane techniczne wewnątrz płyty);
• wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami
przekraczającymi 70°C;
• instalacja zasilająca wyposażona jest w sprawną i prawidłową instalację
uziemiającą zgodnie z obowiązującymi przepisami;
• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamon-
towaniu płyty.
W przypadku:
• urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki
typu znormalizowanego. Przewody powinny być podłączone w następu-
jący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego
i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego
gniazda bezpieczeństwa.
• urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub
innego przyrządu zapewniającego odłączenie od sieci i posiadającego od-
ległość rozwarcia styków, która umożliwia całkowite odłączenie w warun-
kach nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci
zasilania, zgodnie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowa-
nia się do zasad dotyczących bezpieczeństwa.
Podłączenie płyty:
sieć Podłączenie Przekrój
przewodu
Kabel
zasilający
220V -240V~ 50/60Hz 1P+N / 2P 3 x 4 mm²
H 05 VV - F
H 05 RR - F
380V -415V~ 50/60Hz 2P+N 4 x 1.5 mm²
H 05 VV - F
H 05 RR - F
380V -415V~ 50/60Hz 3P+N 5 x 1.5 mm²
H 05 VV - F
H 05 RR - F
OKAPU
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY
W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę
spustową.
W tym celu złącze wylotowe okapu powinno być podłączone za po-
mocą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:
• średnicę nie mniejszą od złącza okapu.
• lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia cofa-
nia skroplin do silnika.
• ograniczoną do minimum liczbę zagięć.
• minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia wy-
dajności zasysania okapu.
Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie,
ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).
OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez filtry węglowo-zeo-
litowe (opcjonalny) w celu oczyszczenia i ponownego wpro-
wadzenia do środowiska.
Należy sprawdzić, czy filtry węglowo-zeolitowe umieszczone
są na okapie, w przeciwnym razie należy je założyć zgodnie ze
wskazówkami w instrukcji montażu.
W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować
go, jeśli występuje na złączu wylotowym powietrza z silnika.
INSTRUKCJA MONTAŻU
część zastrzeżona wyłącznie dla personelu wykwalikowanego
Okap może być instalowany w różnych konguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów in-
stalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje,
jakie należy wykonać.
FUNKCJONOWANIE OKAPU
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
prędkość (1-3): zapewnia oczyszczone powietrze przy niskim poborze energii
elektrycznej.
prędkość (4-5): normalne warunki użytkowania.
prędkość (6-7): w przypadku obecności silnych zapachów i oparów.
prędkość (8-P): szybkie usuwanie zapachów i oparów.
W celu zmniejszenia negatywnego wpływu na środowisko zaleca się zawsze
ustawiać minimalną prędkość odpowiednią do wymaganego poziomu zasysa-
nia.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA”.
DOTYKOWY PANEL PRZYCISKOWY OKAPU
WŁ./WYŁ.
Krótkie naciśnięcie: Włączenie/wyłączenie okapu.
Dłuższe przytrzymanie: Aktywacja automatycznego cyklu (A)
działania okapu w zależności od mocy płyt.
Zwiększenie prędkości od 1 do 9 (aż do „P”).
Prędkość „P”: aktywna tylko przez kilka minut, następnie włącza się
prędkość 9.
Zmniejszenie prędkości od P do 1.
