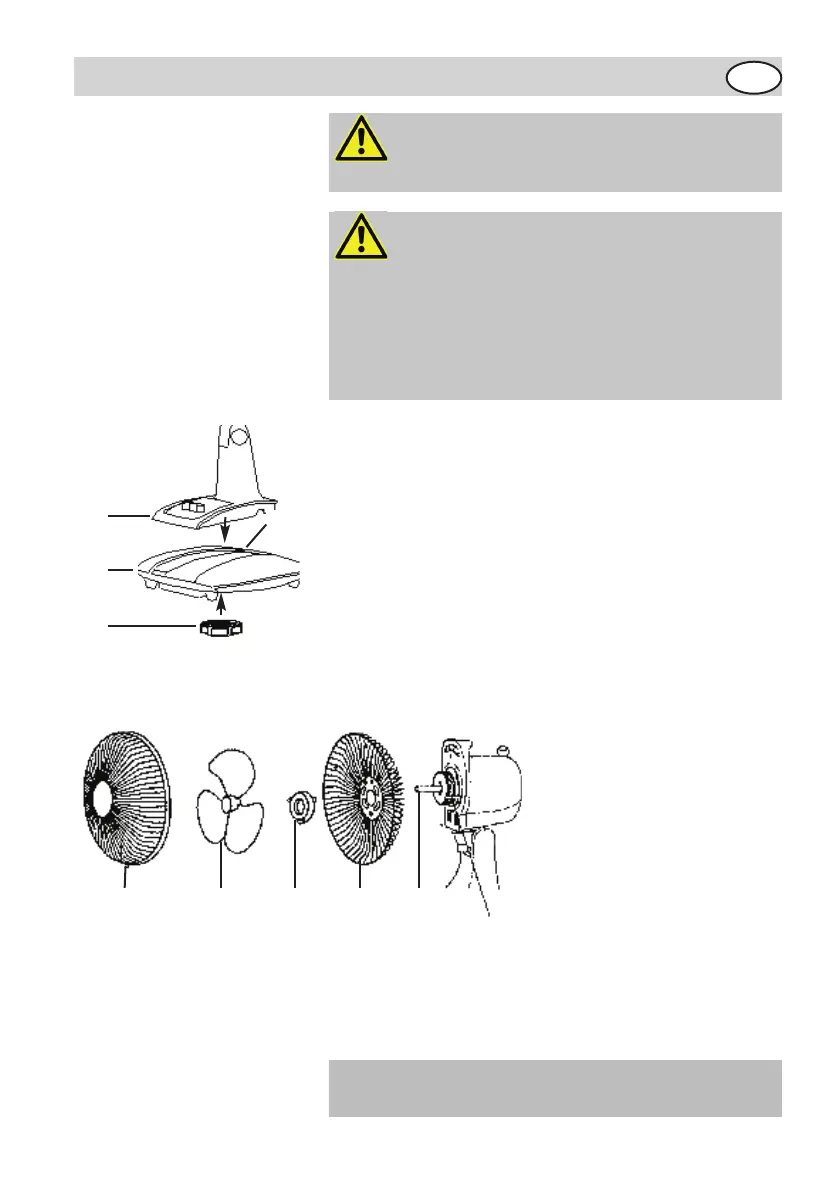

Montage
Fußplatte [A] des Ventilators zuerst mit der Rastnase
in die hintere Öffnung [B] der Bodenplatte [C] einset-
zen, dann nach unten drücken und von unten mit der
großen Mutter [D] sichern.
Hinteres Schutzgitter [H] mit den Führungsstegen
genau auf die drei Aussparungen (je eine oberhalb
und zwei unterhalb der Motorachse) am Motorkopf
aufsetzen und mit der großen Mutter [G] fest (im
Uhrzeigersinn) anschrauben.
Windflügel [F] bis zum Anschlag auf die Motorachse
[J] stecken. Vergewissern Sie sich, dass die
Spannfeder auf der Windflügelnabe vorhanden ist.
Einen evtl. vorhandenen Schutzschlauch auf der
Achse vorher entfernen.
Am vorderen Schutzgitter [E]
die Kreuzschlitzschraube her-
ausdrehen. Sicherungshebel
nach unten klappen.
Vorderes Schutzgitter [E] mit
Klemmring (Verschraubung
nach unten zeigend) auf das
hintere Schutzgitter [H] aufset-
zen und andrücken,
Sicherungshebel nach oben an das Gitter drücken
und mit der Kreuzschlitzschraube sichern.
Zusammenbau VC 29
HINWEIS!
Darauf achten, dass es rund herum einrastet.
9
E F G H J
A
C
D
B
WARNUNG!
Verwenden Sie niemals ein defektes Gerät.
WARNUNG!
Prüfen Sie vor der Montage, ob der
Netzstecker gezogen ist. Bei eingestecktem
Netzstecker könnte das Gerät versehentlich
eingeschaltet werden und Verletzungen
verursachen.
de
