Montage
Verbinden Sie den Abluftschlauch mithilfe des Adapter
A mit dem Luftauslass auf der Rückseite des Gerätes.
Anschließend können Sie entweder den Fen-
steradapter (Abb. 1) oder Wandadapter (Abb. 2) am
äußeren Ende anbringen.
Wenn Sie eine Wanddurchführung verwenden, setzen
Sie den Wandabluft-Adapter D (Abb. 5) mithilfe von
Schrauben und Dübeln (nicht im Lieferumfang) in das
Loch in Ihrer Wand ein und önen Sie die Klappe.
Verbinden Sie den Wandadapter C (runde Önung,
Abb. 6) mit dem Abluftschlauch und setzen Sie den
Adapter C mit ein wenig Druck in die Önung von
Adapter D ein.
13
Verbinden Sie Adapter B (ache Önung vorne) mit
der Fensterschiene, die Sie zuvor im Fensterrahmen
eingesetzt haben (Abb. 3). Dies ist sowohl vertikal
als auch horizontal möglich. Sie können die Schiene
auch waagrecht einsetzen und dann den Rolladen bis
zur Kante herunterlassen.
Sollte Ihr Fenster nicht mit der Schiene kompatibel
sein, leiten Sie die Abluft durch das leicht geönete
Fenster ab (Abb. 4).

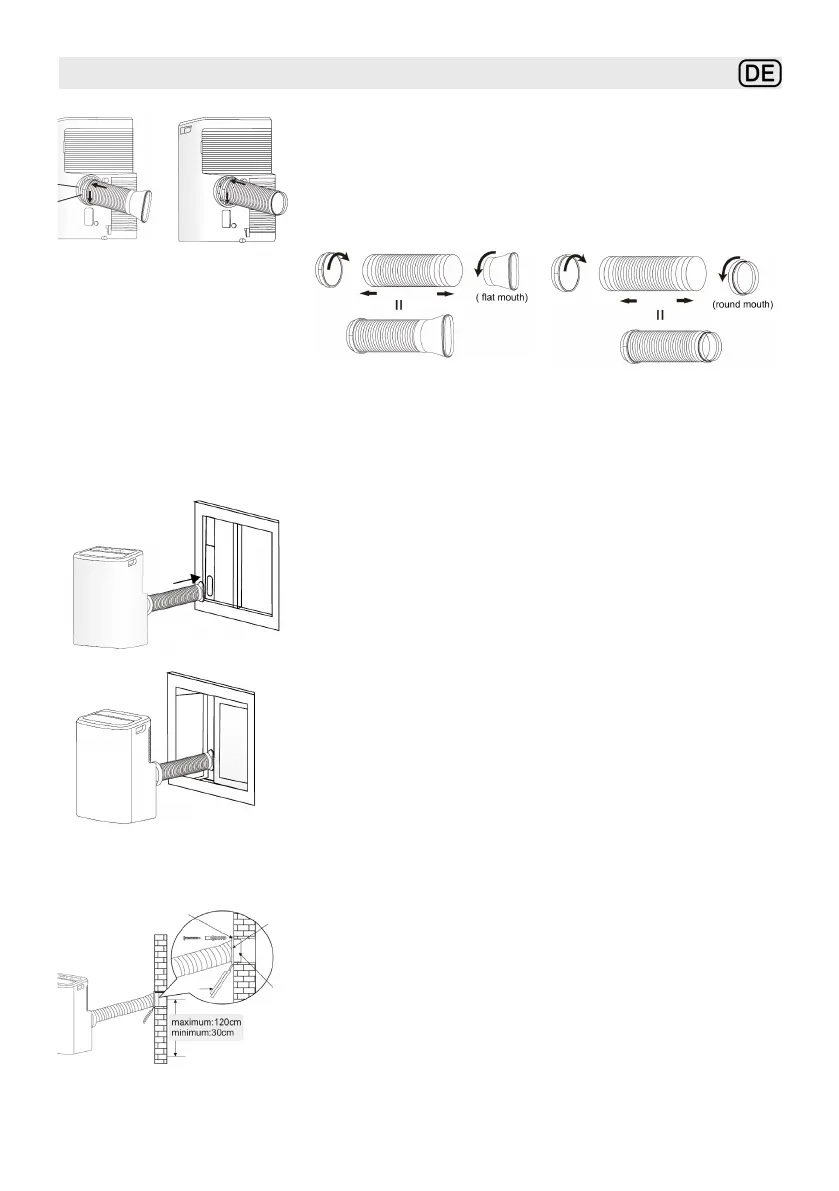

Installation mit
Fensteradapter
oder1 2
3
4
Installation mit
Wandadapter
5
6
oder
(Fenster) (Wand)
