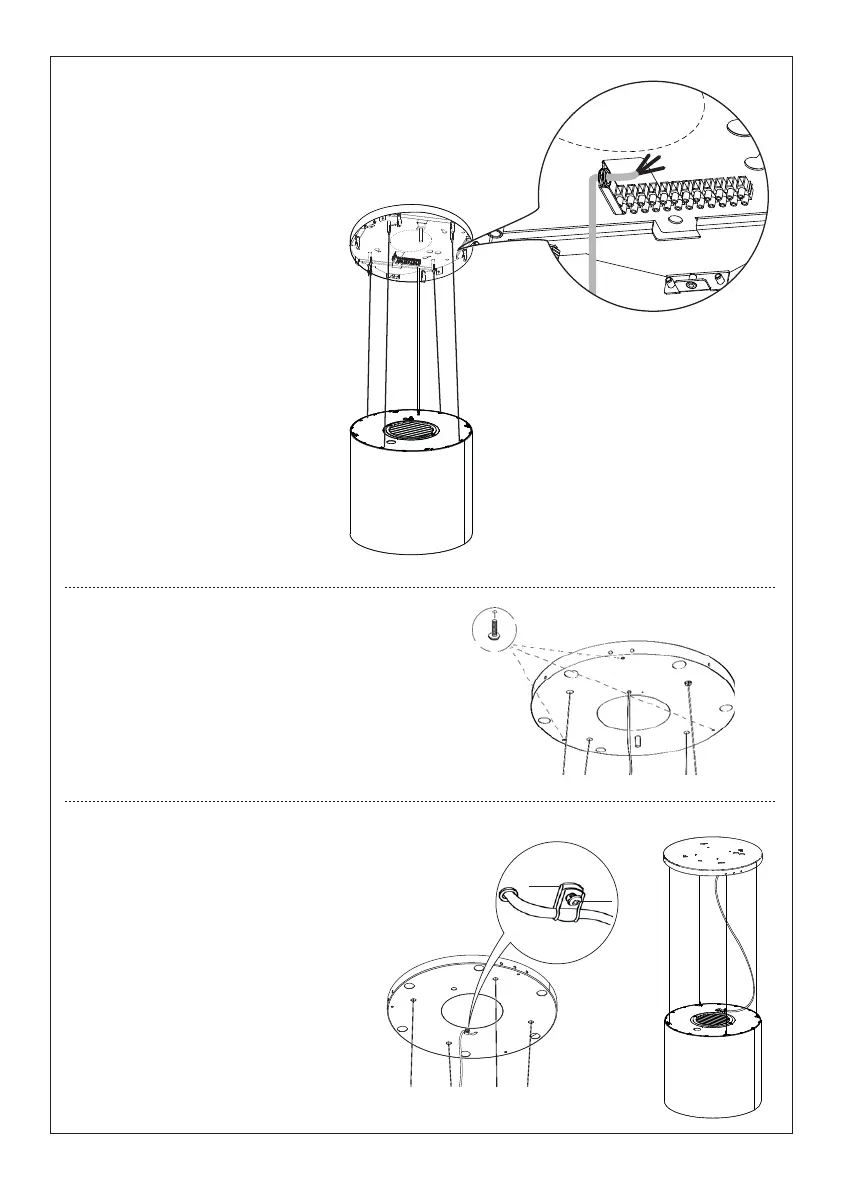

CONEXIÓN DEL
CABLE DE ALIMENTACIÓN
DE LA CAMPANA
• Tome el cable de la fuente de alimentación de
ODFDPSDQD\FRQHFWHHOH[WUHPRFRQORVFDEOHV
H[SXHVWRVHQHOVRSRUWH
• Conecte la campana a la fuente de
alimentación principal, insertando un
interruptor bipolar con una abertura
de contacto de al menos 3 mm.
5HWLUHORV¿OWURVGHJUDVDFRQVXOWHHO
SiUUDIR0DQWHQLPLHQWR\DVHJ~UHVH
GH TXH HO FDEOH GH DOLPHQWDFLyQ VH
haya insertado correctamente en el
receptáculo del ventilador de aspi-
ración.
• En este punto es posible conectar la
campana y el conjunto de iluminación
de techo a la fuente de alimentación
utilizando los cables de alimentación
correspondientes.
MONTAJE DE LA TAPA DE LA PLACA
• Cierre la tapa de la placa con los 3
WRUQLOORVTXHUHWLUyDQWHULRUPHQWH\ODOODYH
suministrada.
• Tome la abrazadera de cable 3 suminis-
trada.
• Inserte el cable de alimentación en la
abrazadera de cable 3 y atorníllelo a la
placa con uno de los tornillos 12c provis-
tos.
)LQDOPHQWH YHUL¿TXH TXH HO FDEOH GH
alimentación esté correctamente blo-
TXHDGRYHUL¿FDQGRTXHFXDQGRODXQLGDG
móvil se eleve hacia el techo, se posi-
cione sobre la unidad móvil y no salga por
el borde de la misma.
3
Consulte el diagrama de
cableado suministrado
en el aparato, cerca del
terminal de cableado de
campo.
12c
