25
10
1
2.2
2.1
21
7.1
12q
22
12c
12e
12f
24
7.1a
7.1b

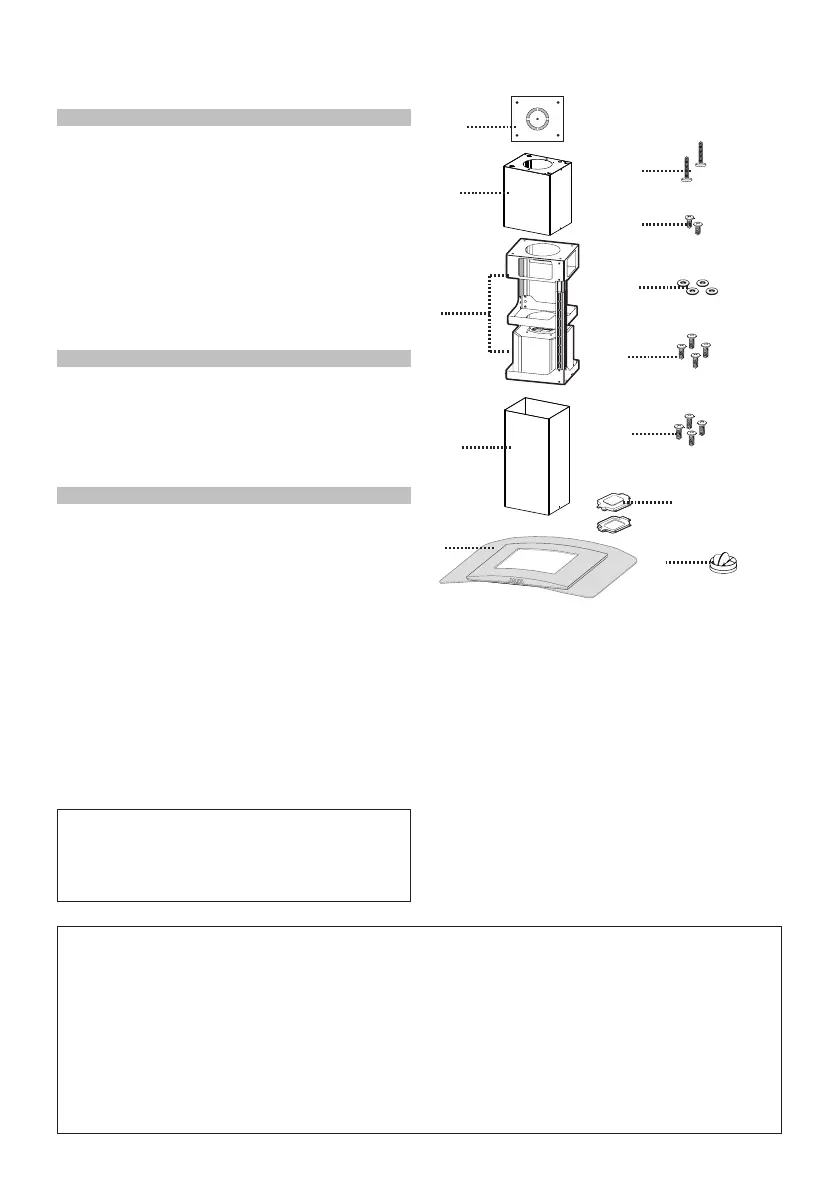

PIÈCES PRINCIPALES
Pièces requises
-Conduitmétallique6"circulaire
Accessoires disponibles
Composants
Réf. Qté Composants du produit
1 1 Bâti de la hotte, avec : Com-
mandes, éclairages, ltres, ventilateur.
2 1 Cheminée télescopique comprenant :
2.1 1 Section supérieure
2.2 1 Section inférieure
7.1 1 Châssis télescopique avec
ventilateur d'aspiration, composé de :
7.1a 1 Châssis supérieur
7.1b 1 Châssis inférieur
10 1 Registre ø 5 7/8"
24 1 Boîte de liaison
Réf. Qté Composants d'installation
12f 2 Vis 3/16" x 9/16"
12c 2 Vis 1/8" x 1/4"
12e 4 Vis 1/8" x 3/8"
12q 4 Vis 1/4" x 9/16"
21 1 Gabarit de perçage
22 4 Rondelles dia int. 1/4"
Qté Documentation
1 Mode d'emploi
-Troussedecheminéepourplafondshauts,pourremplacerleconduitsupèrieurde
cheminée.-Nod'articleHIGH2.
-Troussesansconduit-Comprenddéecteurderecyclage,ltresàcharbon,cheminée
inférieureavecgrilled'évent-Nod'articleDUCT2
-Filtreàcharbonactifaccessoire-Nod'articleFILTER2
-Télécommandesanslaccessoire-REMCTRL2
