ES
7
70

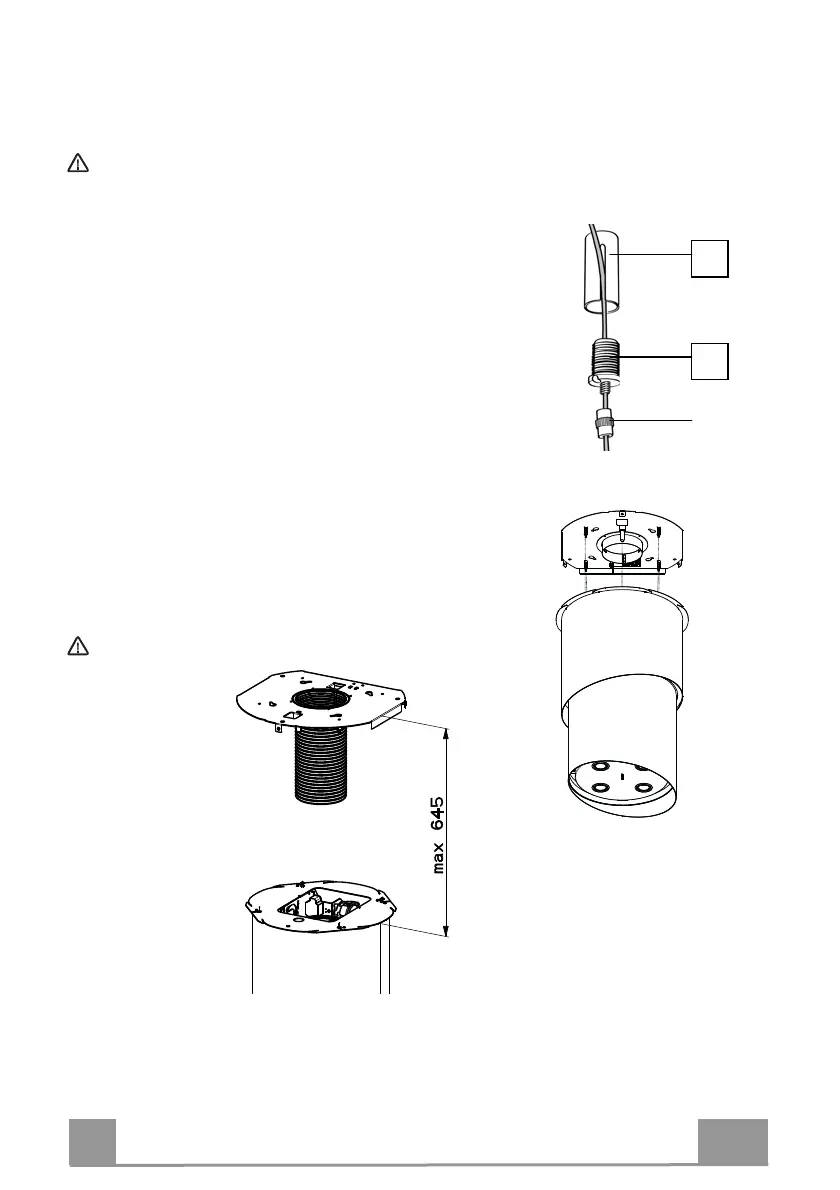

CONEXIÓN CABLES CAMPANA-PLACA
Nota Antes de seguir con la instalación es necesario llevar la campana a la altura de
por lo menos 650 mm desde el plano de cocción con un soporte o con la ayuda
de una segunda persona.
Esta precaución es fundamental en cuanto iremos a conectar los cables de la campana a
la placa montada en el techo necesariamente sin tener el peso de la campana que se
cargue sobre la estructura.
El sistema de fijación de los 4 cables está formado de 3 partes:
• Pasador roscado (a) p70-ya montado en la placa de techo.
• Tornillo bloqueacable (b) en dotación.
• Perilla de seguridad (c) en dotación
• Introducir las perillas de seguridad (c) en los
respectivos cables con el roscado hacia lo alto.
• Introducir los tornillos bloqueacable (b) en los
respectivos cables.
• Poner atención al sentido de la placa fijada en el techo (el
pasador de fin de carrera de la placa tiene su orificio
correspondiente en el cuerpo de la campana).
Atención..: La
máxima
extensión del
movimiento
de la campana
no puede
superar los
645mm.
a
b
c
