ES
6
68

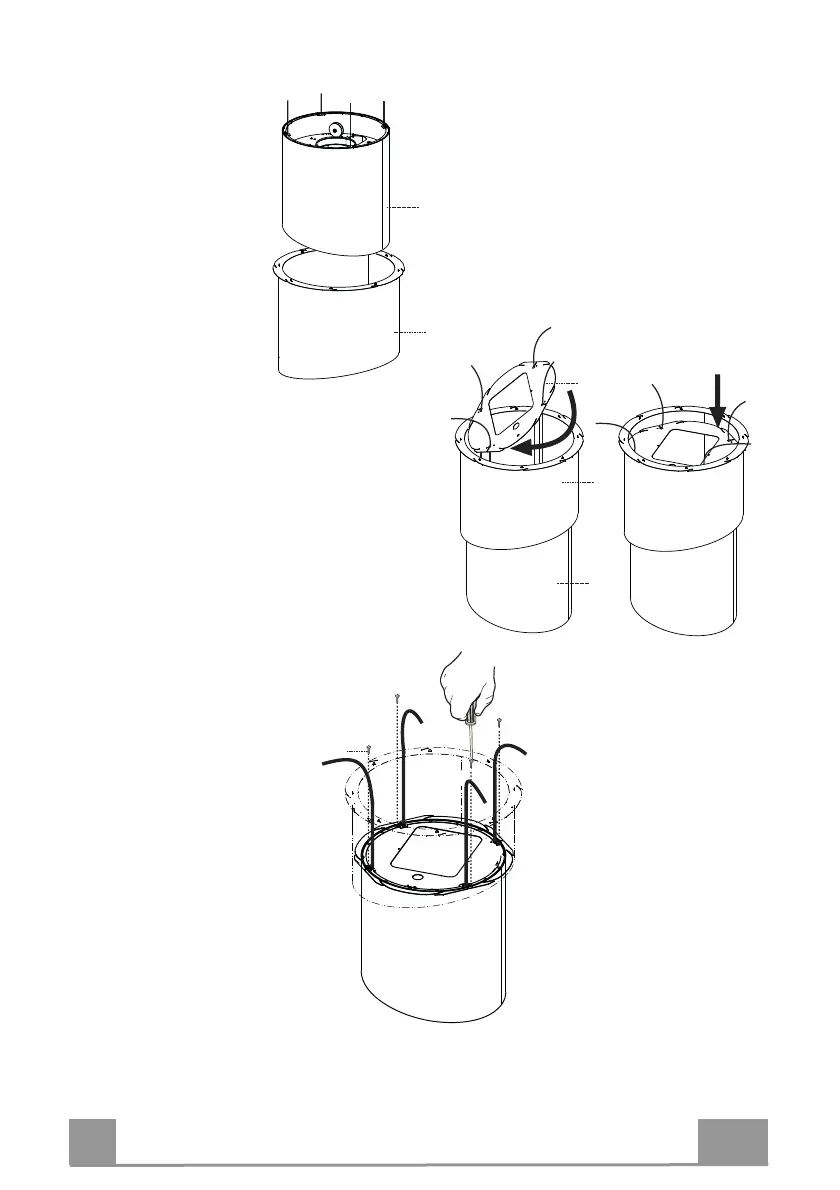

FIJACIÓN (CUERPO DE LA CAMPANA + CUERPO DE LA CAMPANA INTERMEDIO)
• Introducir el cuerpo de
la campana 1 en el
cuerpo de la campana
intermedio 2.
• Tomar el panel superior del cuerpo de la
campana 5 e introducirlo como se muestra en
la figura.
Atención
el panel superior del cuerpo de la campana 5 se
coloca introduciendo primero un lado y luego
otro, aprovechando de los lados achaflanados y
poniendo atención para no dañar los cables,
que deben pasar por los ojales
correspondientes.
• Bajar el panel hasta apoyarlo
sobre el cuerpo de la campana
1 y, luego, atornillarlo con los
4 tornillos 12c en dotación.
1
2
12c
a
b
1
2
5
