PREPARACIÓN DEL ARMAZON PARA LA CONE-
XION FILTRANTE
En el caso de que se instale la campana en versión
filtrante hace falta predisponer en el armazón todos
los empalmes necesarios para tal versión. Para faci-
litar la instalación de los particulares para la ver-
sión filtrante, es necesario alargar el armazón, Pro-
ceder de la siguiente manera:

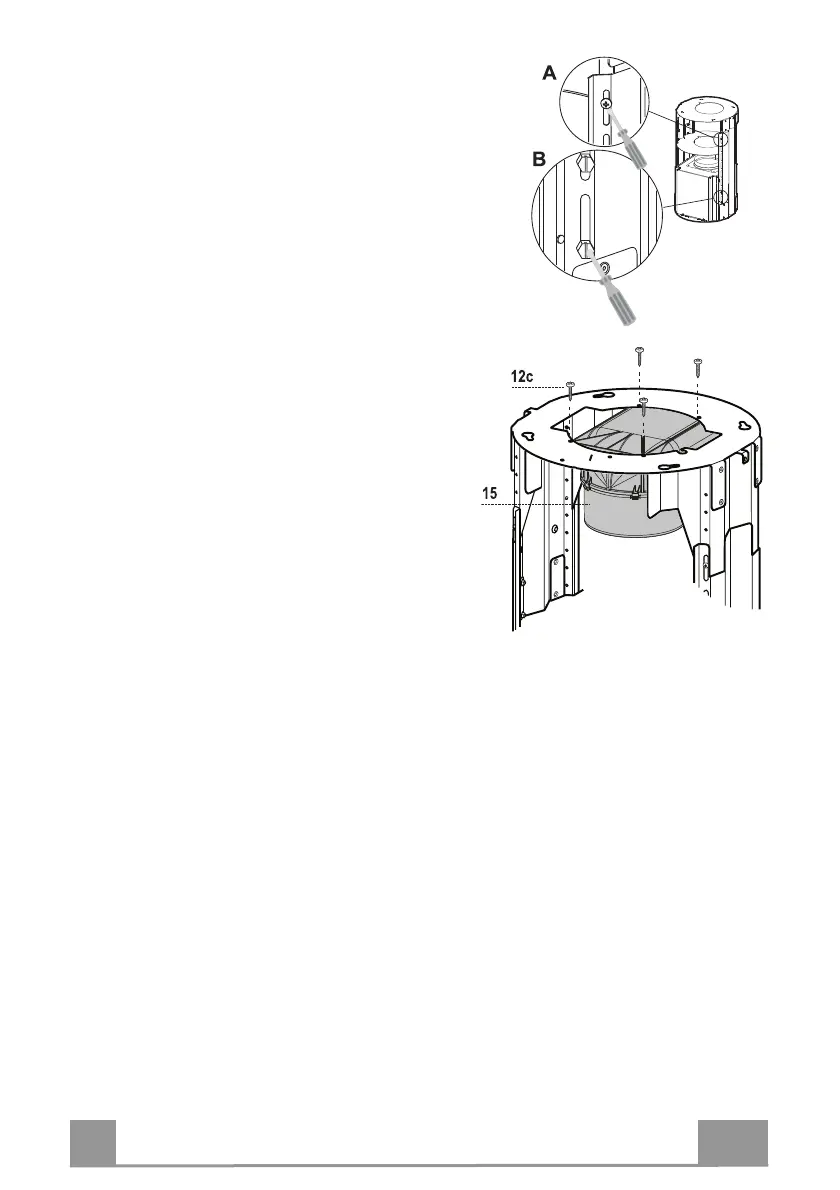

• Destornillar los dos tornillos que sujetan la chi-
menea superior 2.1 al armazón y sacar la chime-
nea.
• Destornillar los cuatro tornillos de seguridad si-
tuados en la parte superior de la zona de separa-
ción del armazón. (A)
• Destornillar los ocho tornillos métricos que unen
las dos columnas, situados a los lados del arma-
zón. (B)
Instalación de los componentes para la versión fil-
trante:
• Fijar el empalme filtrante 15 a la parte superior
del armazón utilizándo los 4 tornillos 12c en do-
tación.
• A este punto es necesario conectar las dos aran-
delas con un tubo, para calcular la altura del tubo
hace falta calcular la altura de la campana (mm)
y quitarle 615 mm. (H tubo = H campana-615).
• Alargar el armazón hasta que permita la inser-
ción del tubo y volver a colocarlo bloqueando el
tubo entre las dos arandelas. Controlar si la altura
del armazón es la adecuada a la altura deseada de
la campana (H armazón = H campana–184). Re-
gular la altura deseada del armazón y volver co-
locar los tornillos anteriormente quitados. Para
garantizar una mayor estabilidad al armazón vol-
ver a colocar los cuatro tornillos de seguridad en
el último agujero disponible.
• Sujetar el tubo con las fajas 25.
