VORBEREITUNG DES GITTERS FÜR DEN AN-
SCHLUSS IN UMLUFTVERSION
Bei Montage der Haube in Umluftversion sind im
Gitter alle dafür notwendigen Anschlüsse vorzuse-
hen. Zur Vereinfachung der Installation der Teile
für die Umluftversion ist das Gitter zu verlängern.
Dazu wie folgt vorgehen:
• Die zwei Schrauben 2.1 zur Fixierung des oberen
Kaminteils am Gitter lösen und das Kaminteil
abziehen.

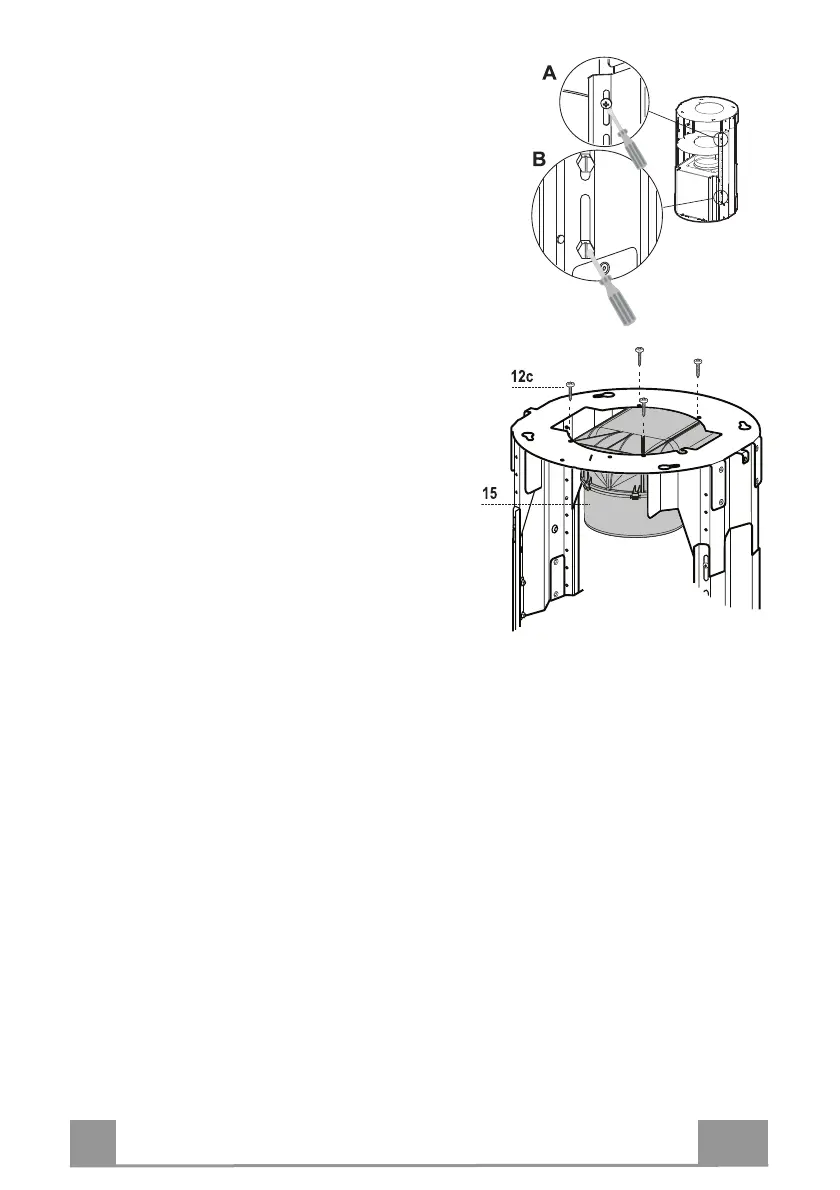

• Die vier Sicherheitsschrauben im oberen Trenn-
bereich des Gitters lösen. (A)
• Die acht metrischen Schrauben seitlich am Git-
ter, die die beiden Schächte verbinden, lösen. (B)
Installation der Komponenten für die Umluftversi-
on:
• Das Filteranschlussstück 15 unter Verwendung
der 4 mitgelieferten Schrauben 12c am oberen
Teil des Gitters fixieren.
• Nun die beiden Flansche mit einem Rohr verbin-
den. Zum Berechnen der Rohrlänge die Höhe der
Haube in mm schätzen und 615 mm abziehen (H
Rohr = H Haube - 615).
• Das Gitter so weit herausziehen, dass sich das
Rohr einfügen lässt. Wieder hineinschieben und
das Rohr zwischen den beiden Flanschen fixie-
ren. Prüfen, ob die Höhe des Gitters der ge-
wünschten Höhe der Dunstabzugshaube ent-
spricht (H Gitter = H Haube - 184). Das Gitter
auf die gewünschte Höhe regulieren und die zu-
vor entfernten Schrauben wieder einsetzen. Für
eine bessere Stabilität des Gitters die vier Si-
cherheitsschrauben in das letzte verfügbare Loch
einschrauben.
• Das Rohr mit den Rohrschellen 25 fixieren.
