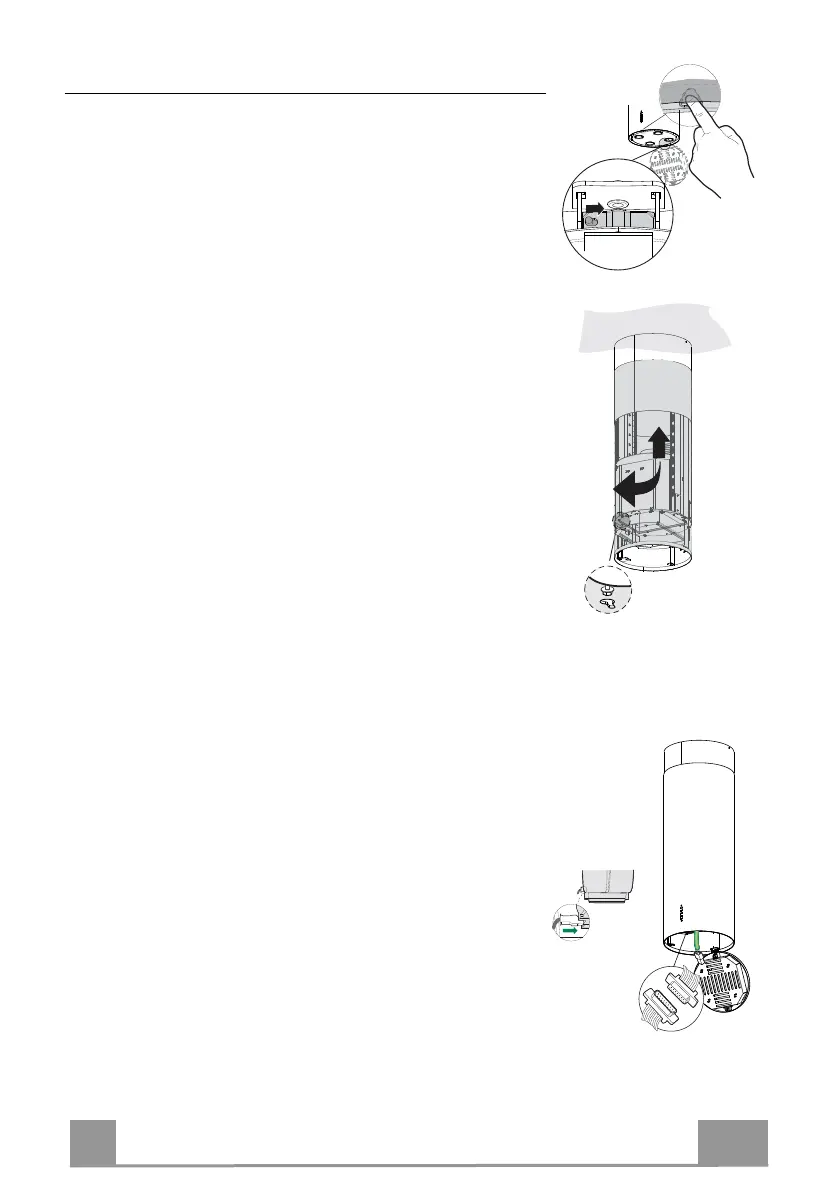

Assemblage du conduit et fixation du corps de la hotte
En cas d’installation en version filtrante, le conduit doit être mon-
té avec les fentes tournées vers le haut ; en cas d’installation en
version aspirante, les fentes doivent être tournées vers le bas.
• Pas
ser le conduit supérieur dans le treillis et le faire coulisser
d’en bas vers le haut, le fixer au treillis à l’aide des 2 vis ôtées
précédemment et s’assurer que les fentes sont bien alignées
avec la sortie du raccord filtrant 15.
• Ouvrir le groupe éclairage en tirant sur l’entaille, le dégager du
corps de la hotte en faisant coulisser le goujon de fixation.
• Retirer les filtres à graisse en les poussant vers l’arrière du
groupe tout en les tirant vers le bas.
• Retirer les filtres Anti-odeur au charbon actif, s’ils sont mon-
tés.
• Commencer à fixer le corps de la hotte au treillis à l’aide des 4
vis 12f, sans toutefois les visser à fond mais en laissant au
moins 4-5 mm d’espace entre la tête de la vis et la plaque du
treillis.
• Accrocher le corps de la hotte au treillis et tourner à fond vers
la gauche, bloquer immédiatement les vis afin d’éviter toute
chute accidentelle du corps de la hotte.
2
1
BRANCHEMENT ÉLECTRIQUE
• Brancher la Hotte au Réseau d’Alimentation, en interposant un
Interrupteur bipolaire avec ouverture des contacts de 3 mm. au
moins.
• S’assurer que le connecteur du Câble d’alimentation soit inséré
correctement dans la prise de l’Aspirateur.
• Connecter le connecteur des Commandes Cmd.
• Connecter le connecteur des Spots Lux à la prise spécialement
prévue, derrière le couvercle du groupe éclairage.
• Pour la Version Filtrante, monter le Filtre Antiodeurs au Char-
bon actif.
• Remonter les filtres et le groupe éclairage.
Cmd
Lux
