PRÉPARATION DU TREILLIS POUR LE BRAN-
CHEMENT DE LA HOTTE EN VERSION FILTRANTE
En cas d’installation de la hotte en version fil-
trante, il faudra prédisposer tous les raccorde-
ments dans le treillis. Allonger le treillis en pro-
cédant comme suit afin de faciliter l’installation
des différents composants pour la version fil-
trante :

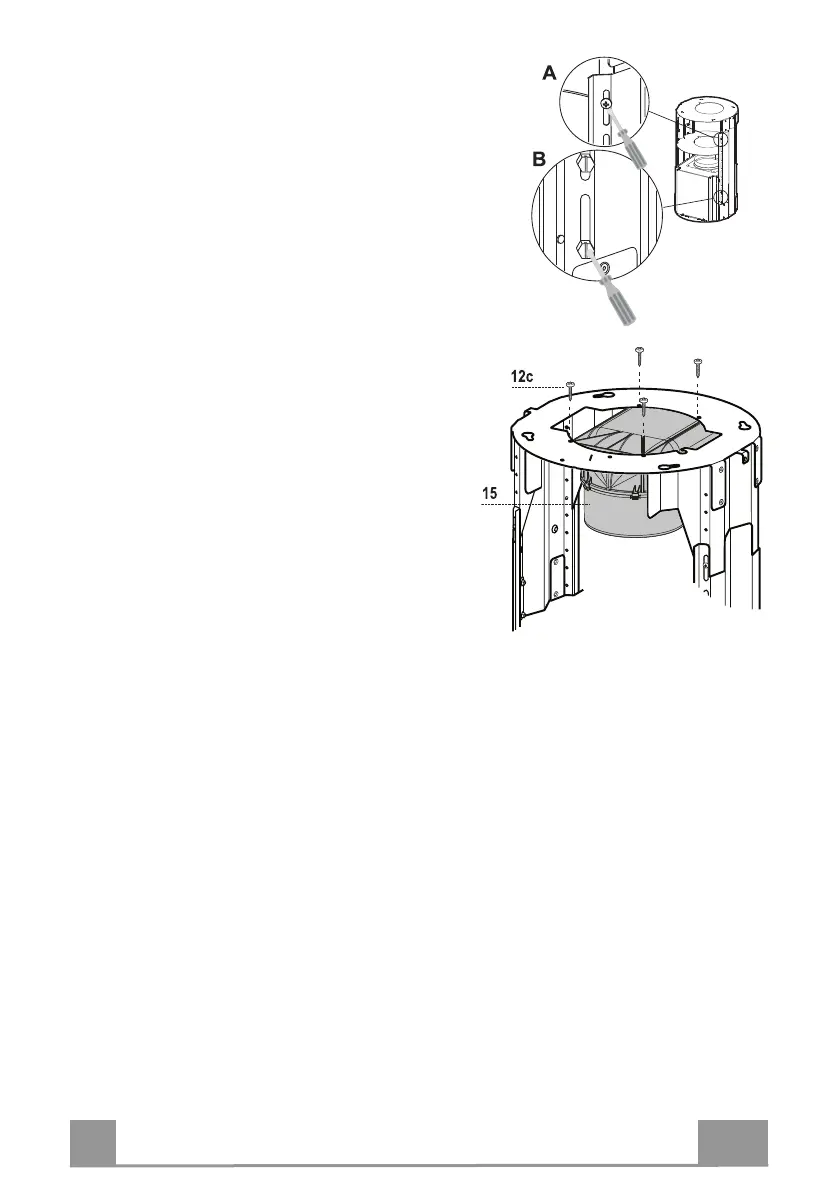

• Dévisser les deux vis fixant le conduit supé-
rieur 2.1 au treillis et retirer le conduit.
• Dévisser les quatre vis de sécurité situées en
haut dans la zone de séparation du treillis. (A)
• Dévisser les huit vis métriques unissant les
deux colonnes situées sur les côtés du treillis.
(B)
Installation des composants pour le branchement
en version filtrante :
• Fixer le raccord filtrant 15 à la partie supé-
rieure du treillis à l’aide des 4 vis 12c fournies
avec l’appareil.
• Il faut maintenant relier les deux flasques par
un tube ; pour calculer la hauteur du tube,
prendre la hauteur approximative de la hotte
(mm) moins 615 mm. (H tube = H hotte - 615).
• Allonger suffisamment le treillis pour pouvoir
placer le tube puis le remettre dans sa position
initiale tout en bloquant le tube entre les deux
flasques. Vérifier si la hauteur du treillis est
adaptée à la hauteur à la quelle on veut installer
la hotte (H treillis = H hotte – 184). Régler le
treillis à la hauteur désirée et resserrer les vis.
Afin de garantir une plus grande stabilité au
treillis, il convient de resserrer les quatre vis de
sécurité sur le dernier trou disponible.
• Fixer le tuyau à l’aide des colliers serre-tuyaux
25.
