25
Created by
-
Denomination
-
Lang EN
Sheet
1
/1
Modif.by
Approved by
Approval date
Doc. status
Drawing N.
NEW_DRAWING_BOX
Rev
01

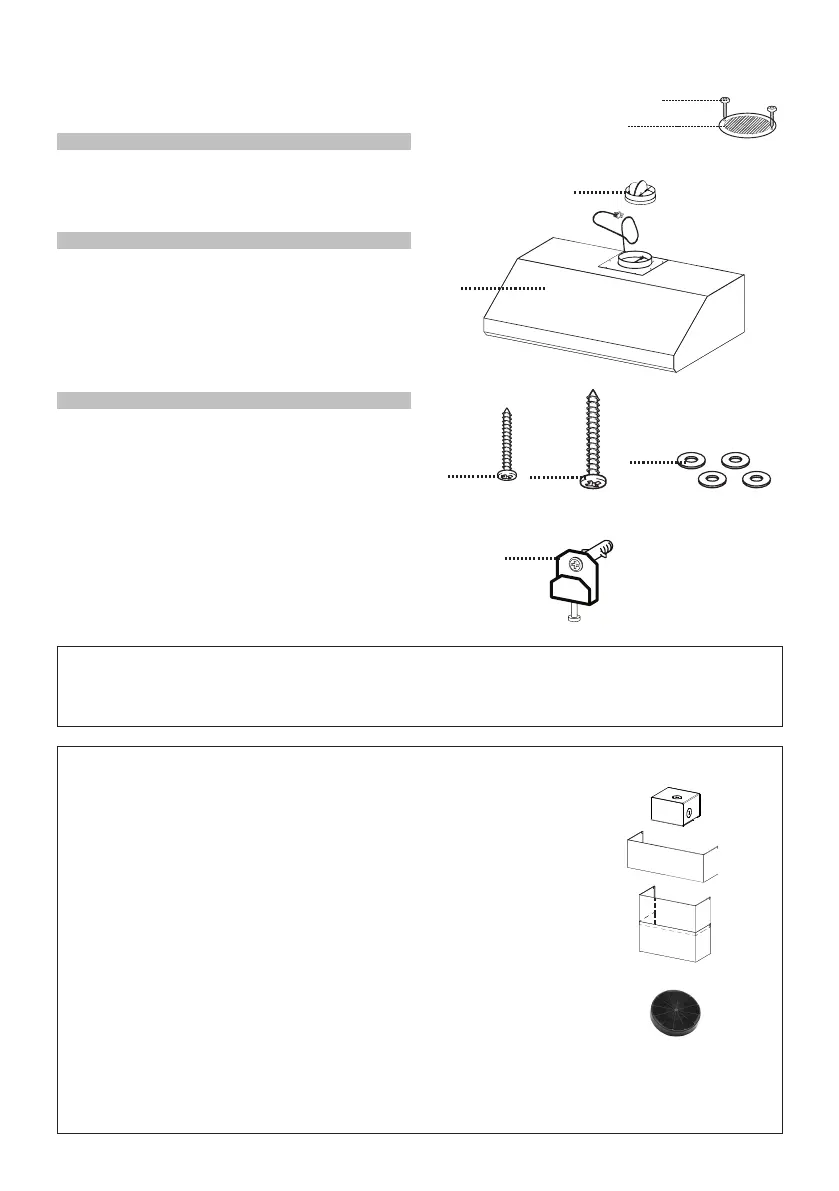

Composants
Réf. Qté Composants du produit
1 1 Bâti de la hotte, avec : Com-
mandes, éclairages, ltres, ventilateur.
8 1 Grille d'évent de recyclage
10 1 Registre ø 5 7/8"
Réf. Qté Composants d'installation
11b 2 Chevilles
12a 4 Vis 3/16" x 1 3/4"
12e 2 Vis 1/8"x 3/8"
(pour le montage de la grille
d’évent de recyclage)
13 4 Rondelles
14 6 Vis 3/16" x 1 15/16"
Qté Documentation
1 Mode d'emploi
PIÈCES PRINCIPALES
Accessoires disponibles
Pièces requises
- Conduit métallique 6" circulaire.
Boîtier de connexion directe, no d'article : WIREBOX
Recouvrement de canalisation de cheminée 30" pleine largeur -
No d'article FULL30
Recouvrement de canalisation de cheminée 36" pleine largeur -
No d'article FULL36
Recouvrement de canalisation de cheminée télescopique -
TELEMAES
Réducteur de débit accessoire - CFMRED2
Filtre à charbon actif - No d'article FILTER1
30" Recirculation Kit - DUCTGRT30"
36" Recirculation Kit - DUCTGRT36"
10
1
12a
14
13
11b
6
MAIN PARTS
Components
Ref. Qty. Product Components
1 1 Hood Body, complete with:
Controls, Light, Filters,
Blower.
2 2 Bracket
3 2 Cover
8 1 Recirculation Vent Grill
10 1 Damper ø 5 7/8"
1 Remote Control REMCTRL
Ref. Qty. Installation Components
12a 4 Screws 1/8" x 5/8"
12e 2 Screws 1/8"x 3/8"
(for Recirculation Vent
Grill mounting)
Qty. Documentation
1 Instruction Manual
2
12a
3
1
H
Available Accessories
Parts needed
- 6" Round Metal ductwork.
Direct Connect Wiring Box sku # number: WIREBOX
Make-Up Air Dampers:
6" Make-Up Air Damper Kit MUDAMPER6
8" Make-Up Air Damper Kit MUDAMPER8
Standard Liner 30- LINE30ST
Standard Liner 36 - LINE36ST
Activated Charcoal Filter sku #; FILTER1
CFM Reducer Kit #CFMRED
