Je bekijkt pagina 12 van 40
12
2
´
[
[
24” - 30”
24” - 30”
L
/ ´´
7 13/16”

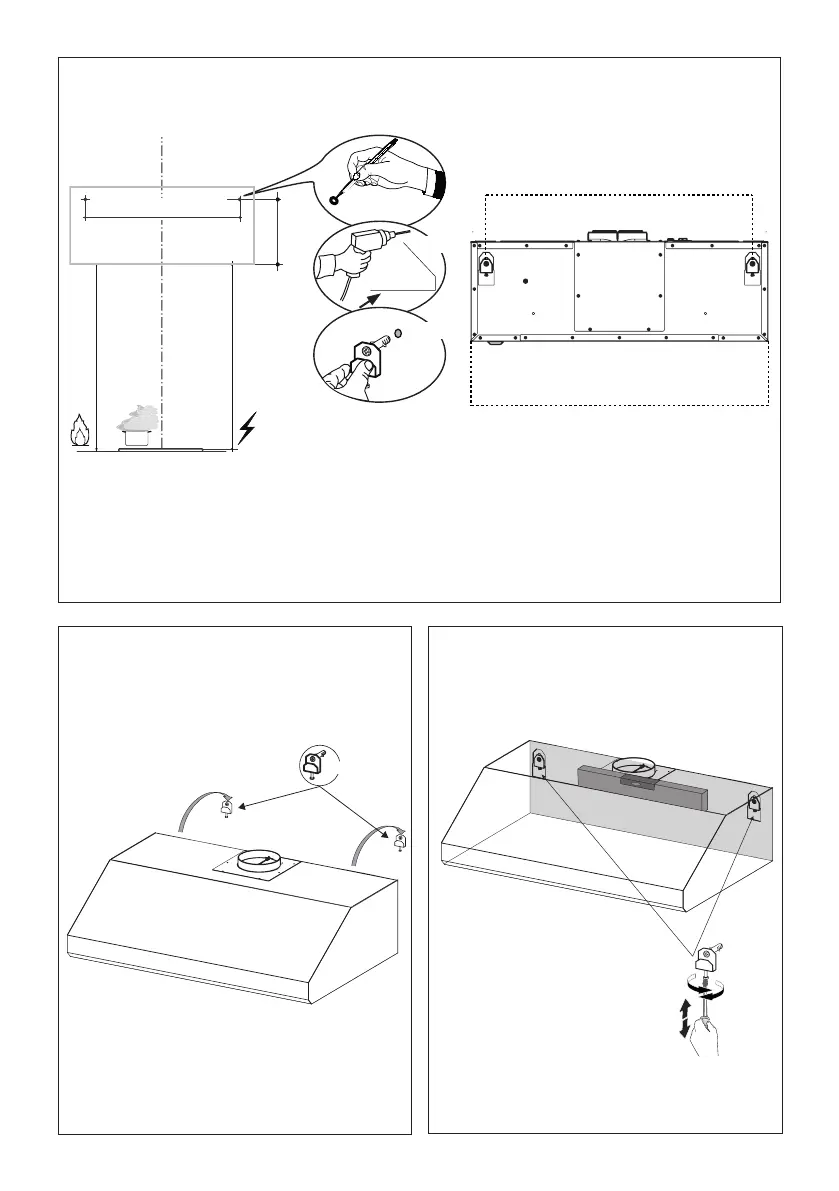

Mark the wall where indicated, 7 13/16" above the horizontal line and at L distance on the left and
right of vertical line. The distance L change for all dimension of Hood.
Insert the two wall plugs in the holes as shown and fix.
3
4
E
E
Hook the hood body onto the wall plugs.
Use a level to insure that Fixing Bracket is
level and then fully secure the two screws.
