3. Instale el kit del motor en la parte trasera del
extractor utilizando los 2 tornillos que se proporcionan
con el kit del motor (Figura 4).
5. Conecte la red de tubos al amortiguador y selle
todas las conexiones con cinta americana.
4. Conecte el cable D (que está ubicado dentro del
kit del ventilador de 300 ft³/min interno referencia #
IB300, ventilador de 400 ft³/min interno referencia #
IB400 o ventilador Pro de 600 ft³/min referencia #
IB600). Conecte el extremo de 6 oricios a la caja de
cables y conecte el extremo de 9 oricios al motor
(Figura 5).

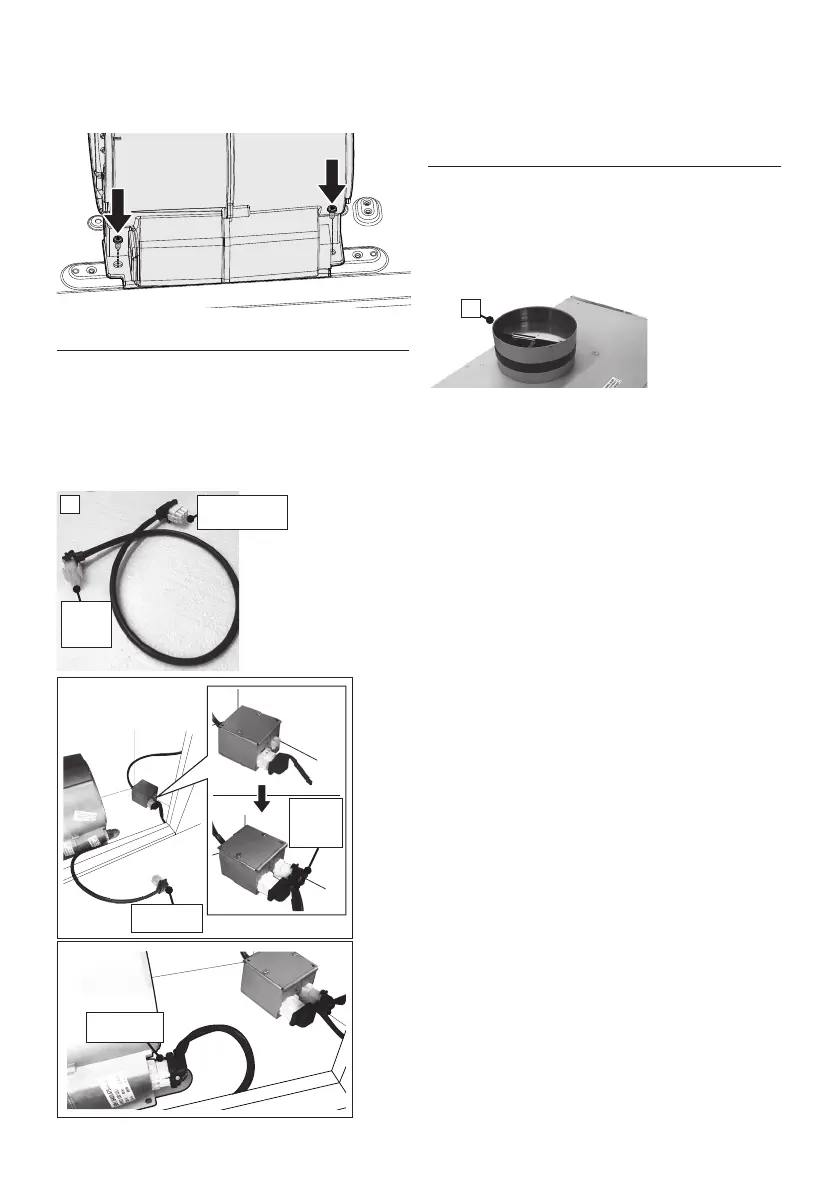

FIGURE 4
Extremo
de 6
oricios
Extremo de 9
oricios
D
FIGURE 5
Extremo de
9oricios
FIGURE 6
A
6. Antes de instalar el extractor, ponga el
amortiguador A (que está ubicado dentro del kit del
ventilador de 300 ft³/min interno referencia # IB300,
ventilador de 400 ft³/min interno referencia # IB400
o ventilador Pro de 600 ft³/min referencia # IB600.
Figura 6).
Extremo de
9oricios
Extremo
de 6
oricios
