28

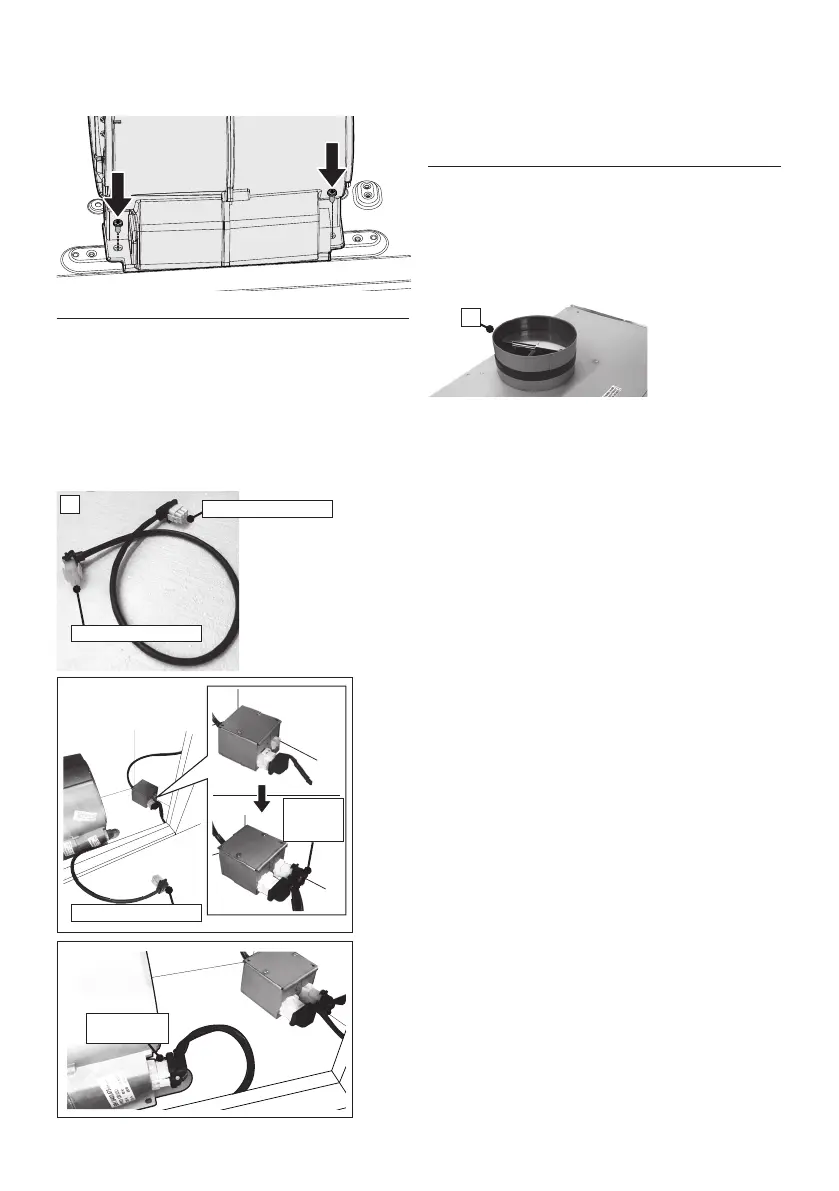

3. Installez la trousse du moteur dans la hotte en
utilisant les 2 vis fournies avec la trousse dans l’ar-
rière de la hotte (Figure 4).
5. Raccordez le conduit au registre et scellez
toutes les connexions à l'aide de ruban.
D
FIGURE 5
FIGURE 6
A
6. Avant d’installer la hotte, posez le registre A
(qui se trouve à l’intérieur de la trousse du ven-
tilateur interne 300 PCM, n° d'article IB300 ou du
ventilateur interne 400 PCM, n° d'article IB400 ou
du ventilateur interne 600 PCM PRO, n° d'article
IB600) (Figure 6).
FIGURE 4
Extrémitéà9orices
Extrémité à 9
orices
Extrémité
à 6
orices
4. Branchez le câble de branchement D (qui se
trouve à l’intérieur de la trousse du ventilateur
interne 300 PCM, n° d'article IB300 ou du venti-
lateur interne 400 PCM, n° d'article IB400 ou du
ventilateur interne 600 PCM PRO, n° d'article
IB600). Branchez l’extrémité à 6 orices au boîtier
de connexion et l’extrémité à 9 orices au moteur
(Figure 5).
Extrémitéà9orices
Extrémitéà6orices
