81

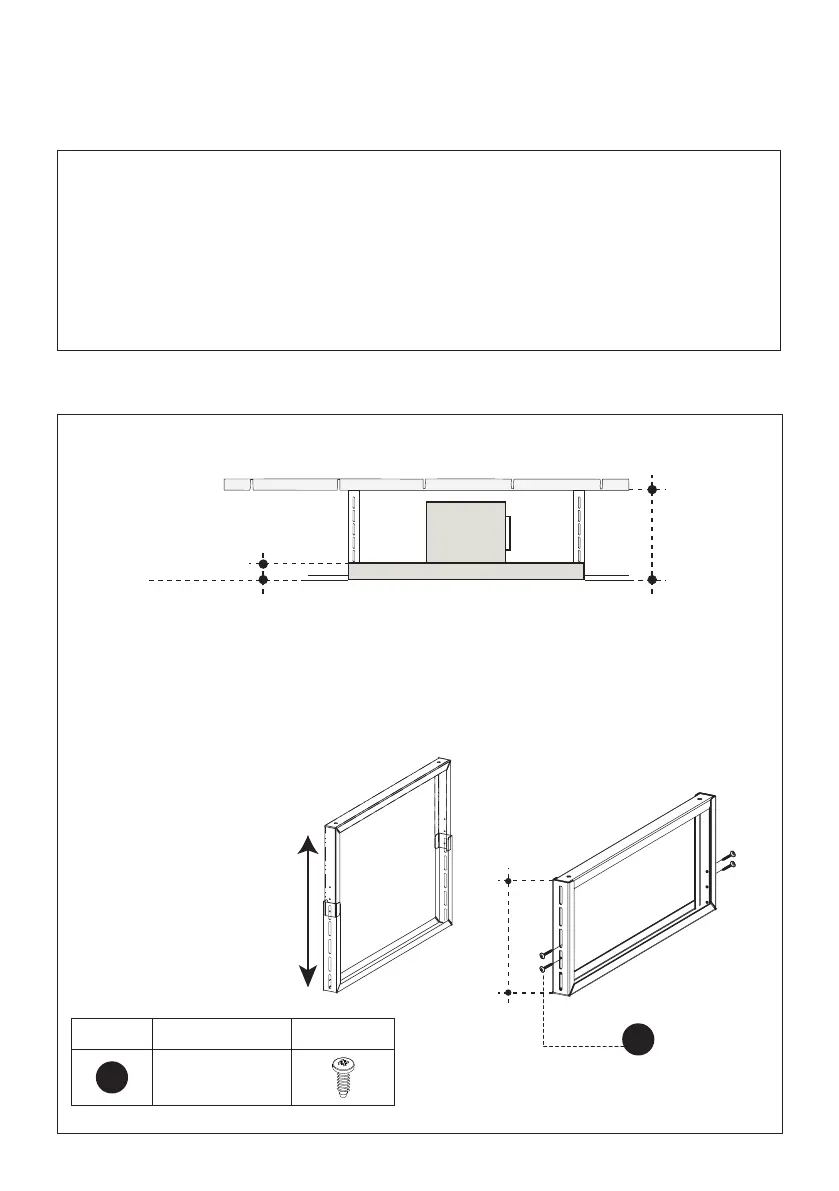

INSTALACIÓN DEL CUERPO DE LA CAMPANA
EXTRACTORA
X = A - 5 1/16"
$
PP
; $PP
;
%[
5 1/16"
6
Como se muestra, debe
adaptar la altura del cuerpo
de la campana en su espacio
por encima de la cabeza.
Después de determinar la
altura del soporte, use los
8 tornillos de la página 8 de
componentes para ensamblar
los soportes.
$
PP
; $PP
;
%[
5
Mín. 7 5/16"
Máx. 12 13/16"
OpciónA
Los pasos 7a-7b-7c son una opción para el montaje y la campana cuando el acceso está disponible desde
el techo/soto (consulte la página 20).
OpciónB
Los pasos 8a-8b-8c son una opción para montar la campana en los soportes cuando no hay acceso
disponible desde arriba y el soto p81-ya está completado (consulte la página 22).
Elija el método correcto de instalación del soporte
Ensamble los soportes de montaje de la campana extractora
Ref. Tamaño Imagen
G
1/8" x 3/8"
G
