IMPORTANT : POUR INSTALLATION DE VENTILATEUR EXTERNE UNIQUEMENT
13
BRANCHEMENT DU BOÎTIER DE CONNEXION 2
(Boîtier de connexion de ventilateur à distance)
• Branchez le câble du ventilateur à distance aux deux ls à l’intérieur du boîtier de connexion 2 en
utilisant un connecteur verrouillé par rotation et en faisant correspondre les couleurs :
- Noir avec noir
- Blanc avec blanc
• Branchez le l vert de mise à la terre du ventilateur à distance à la vis verte de mise à la terre.
• Remettez en place le couvercle du compartiment des câblages externes.

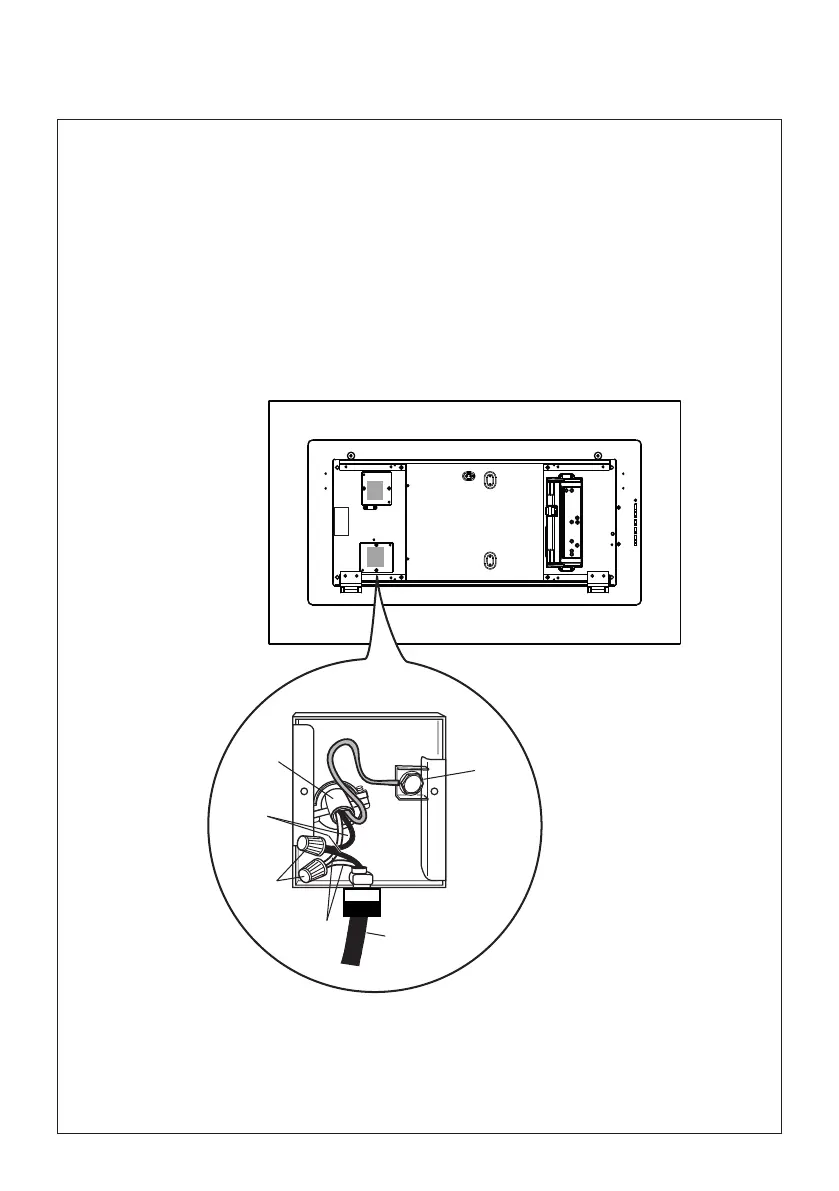

• Consultez le schéma de câblage.
A.Câbled’alimentationélectriqueduventilateuràdistance.
B. Fils noirs.
C.Serre-lshomologuéUL.
D. Fils blancs.
E. Câble interne de hotte.
F. Visvertedemiseàlaterre.
1
2
A
E
D
C
B
F
