50

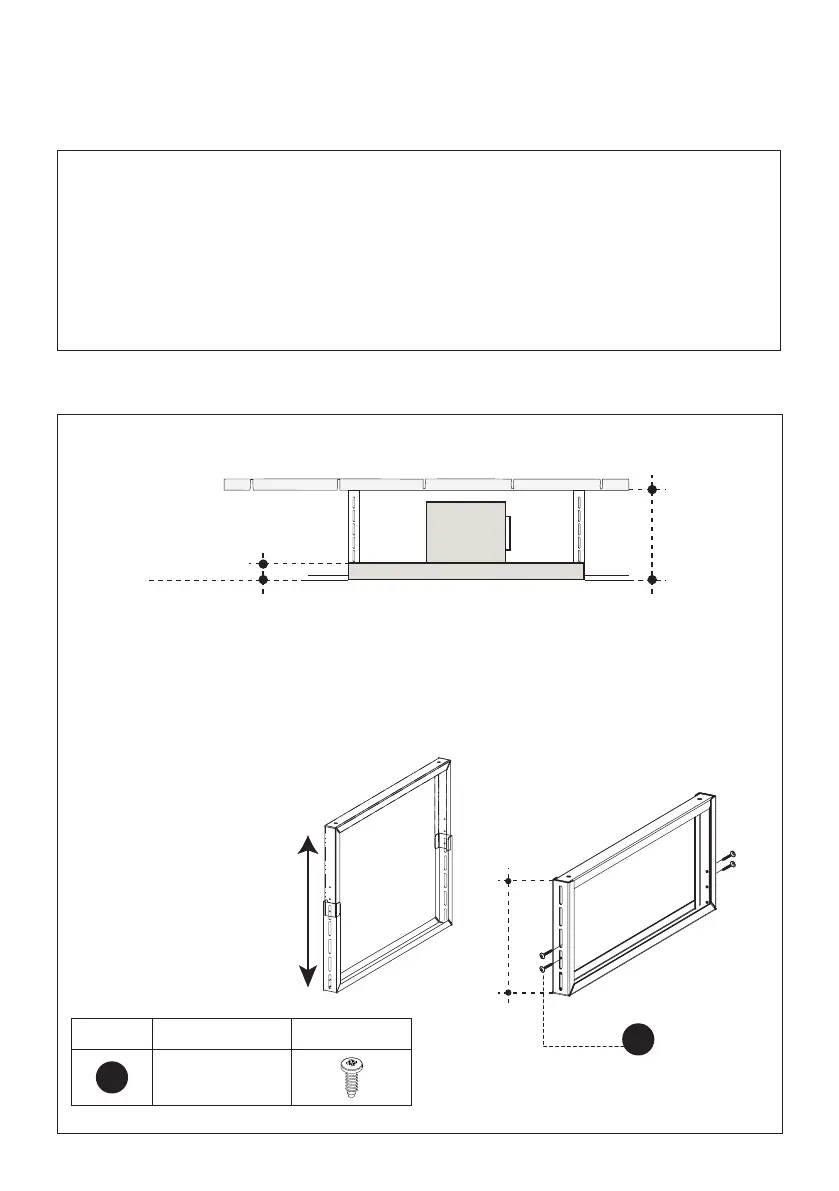

INSTALLATION DU BÂTI DE LA HOTTE
X = A - 5 1/16"
$
PP
; $PP
;
%[
5 1/16"
6
Comme illustré, vous
devez tenir compte de la
hauteur du bâti de la hotte
dans l’espace au-dessus
de l’appareil. Après avoir
déterminé la hauteur des
brides, utilisez les 8 vis de la
liste des pièces, à la page 8,
pour monter les brides.
$
PP
; $PP
;
%[
5
Min. 7 5/16"
Max. 12 13/16"
Option A
Les étapes 7a-7b-7c représentent une option pour le montage de la hotte quand l’accès depuis le haut du
plafond/parement est disponible (voir page 20).
Option B
Les étapes 8a-8b-8c représentent une option pour le montage de la hotte à l’aide des brides quand l’accès
depuis le haut n’est pas disponible et que le parement est déjà terminé (voir page 22).
Choisissez la méthode adaptée pour l’installation des brides
Assemblez les brides de montage de la hotte
Réf. Mesures Illustration
G
1/8" x 3/8"
G
