89
IMPORTANTE: SOLO PARA INSTALACIÓN DE SOPLADOR EXTERNO
13

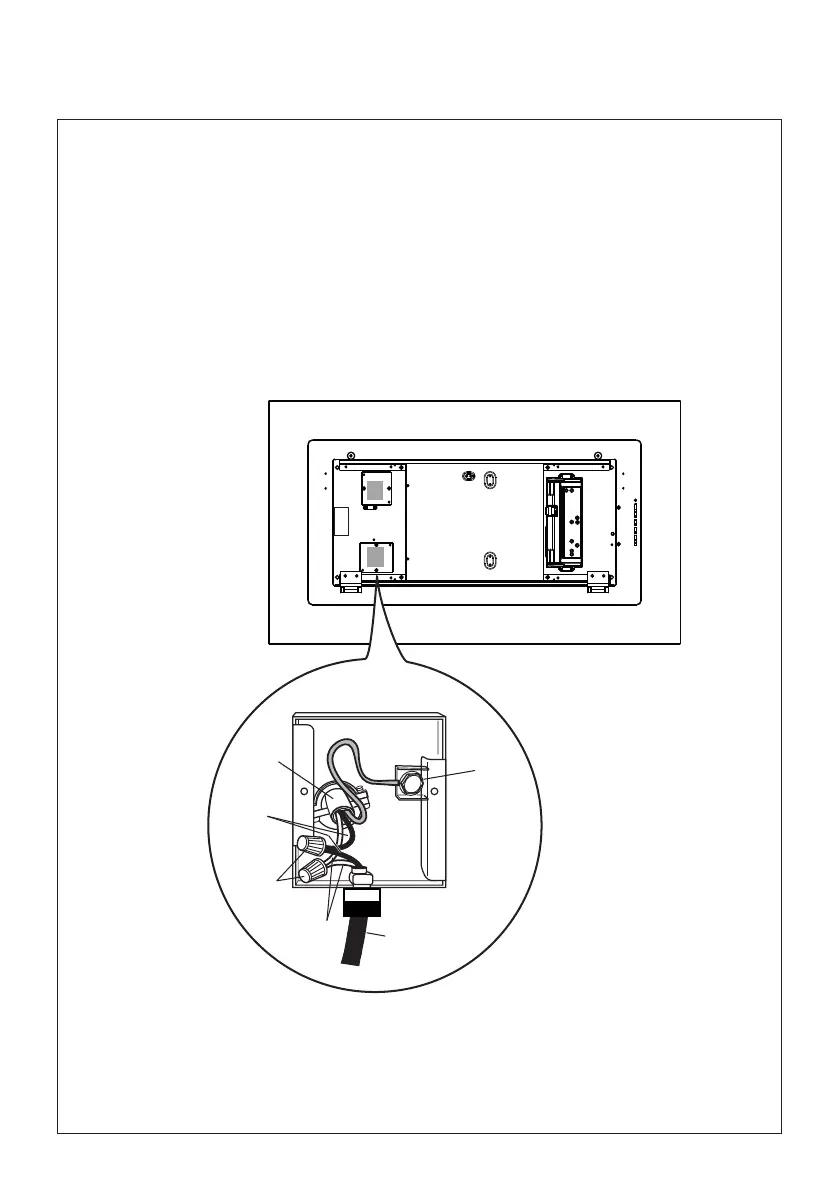

CONEXIÓN DE LA CAJA DE CABLEADO 2
(Caja de cableado del soplador remoto)
• Conecte el cable del soplador remoto con los dos cables dentro de la caja de cableado 2 mediante el
conector de cable tipo twist-on y haciendo coincidir el color:
- Negro con Negro
- Blanco con Blanco
• Conecte el cable de tierra verde del soplador remoto al tornillo de tierra verde.
• Reemplace la cubierta del compartimento de cableado de campo.
• Compruebe el diagrama de cableado.
A.Cabledealimentacióndelsopladorremoto.
B. Cables negros.
C.ConectoresdecableconhomologaciónUL.
D. Cables blancos.
E. Cable interno de la campana.
F. Tornillo de tierra verde.
1
2
A
E
D
C
B
F
