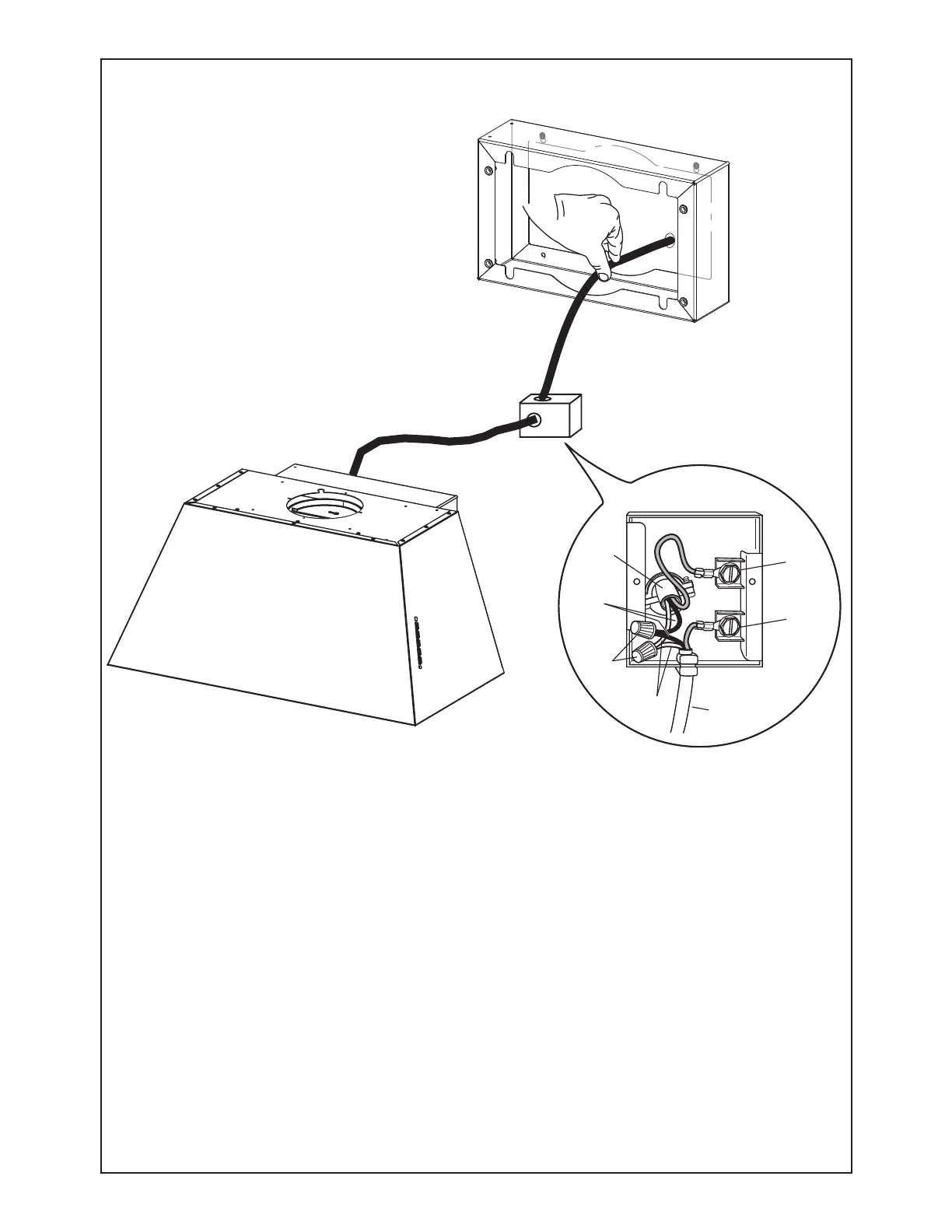

A. Cable de la fuente de alimentación doméstica
B. Cables negros
C. Conectores de cable con homologación UL
D. Cables blancos
E. Cable de tierra verde (o desnudo) de la fuente de alimentación doméstica conectada al
tornillo de tierra verde
F. Cable de alimentación de la campana
G. Cable de tierra verde del cable de suministro de energía de la campana conectado al
tornillo de tierra verde.
E
A
F
D
C
B
G
Instalación de conexión de cableado
Retire la tapa del compartimento de cableado de campo.
12HQFLHQGDODXQLGDGKDVWDTXHVHKD\DFRPSOHWDGRODLQVWDODFLyQ
&RQHFWHHOFDEOHGHODIXHQWHGHDOLPHQWDFLyQDODFDPSDQD
&RQHFWHHOFDEOHGHWLHUUDYHUGHYHUGH\DPDULOORGHEDMRGHOWRUQLOORGH
FRQH[LyQDWLHUUDYHUGH&RQHFWHHOFDEOHEODQFRGHODIXHQWHGHDOLPHQWDFLyQDO
cable blanco de la campana con un conector de cable tipo twist-on.
&RQHFWHHOFDEOHQHJURGHODIXHQWHGHDOLPHQWDFLyQDOFDEOHQHJURGHODFDP-
pana con un conector de cable tipo twist-on.
Reemplace la cubierta del compartimento de cableado de campo.
