A
Power supply inlet (see figure2 on page3) —
Connect the provided 12 VDC, 0.5 A power supply to the
rear panel power supply socket.
CAUTION: The DC output cables must be kept separate
from each other while the power supply is plugged in.
Remove power before wiring.
ATTENTION : Les câbles de sortie CC doivent
être séparés les uns des autres tant que la source
d’alimentation est branchée. Coupez l’alimentation
avant d’effectuer les raccordements.
ATTENTION:
• Do not connect power to the DA4 12G HD‑
SDI until you have read the ATTENTION: on
page5.
• Veuillez lire les encadrés « ATTENTION: » de
la page suivante avant de brancher une source
d’alimentation externe.

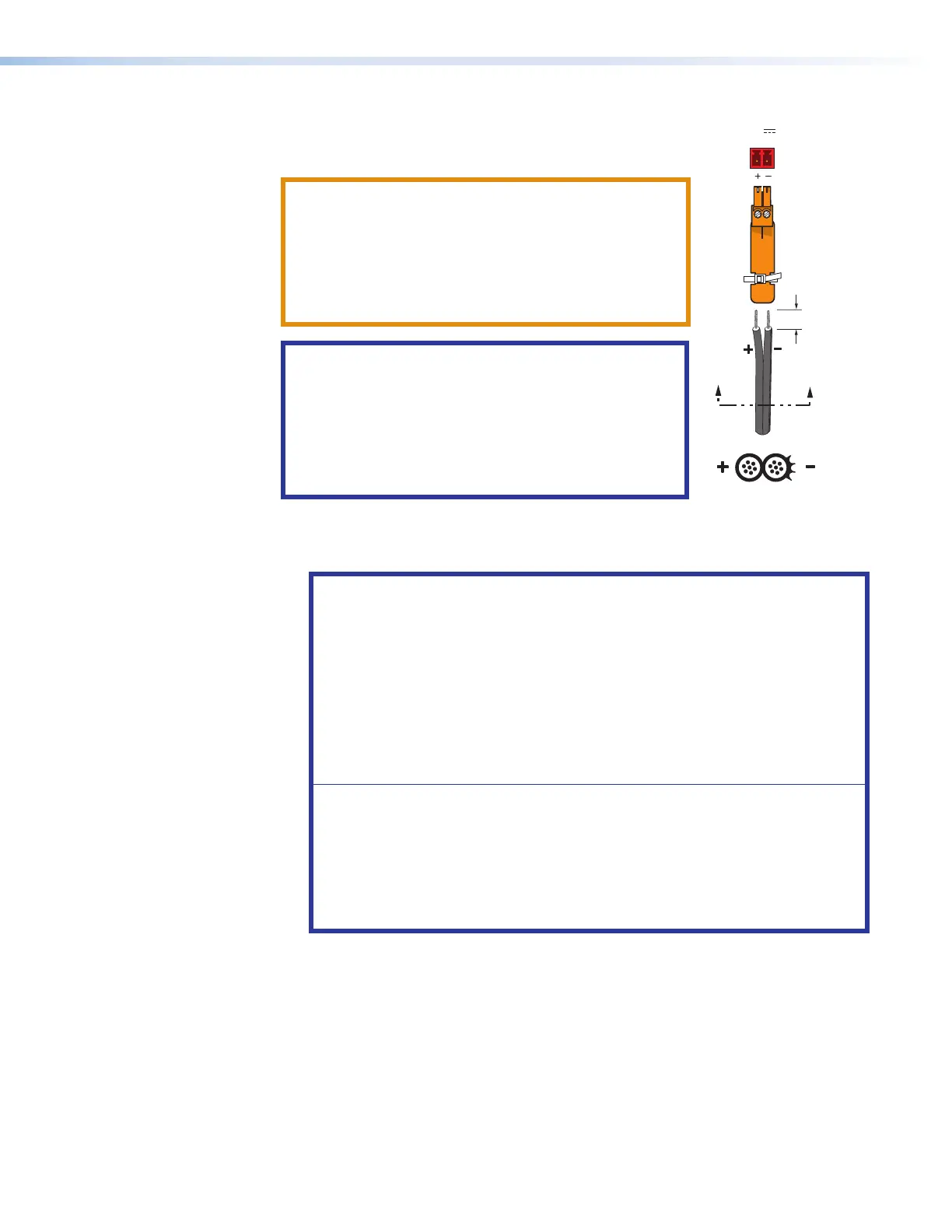

1. Cut the DC output cord to the length needed.
2. Strip the jacket to expose 3/16 inch (5 mm) of the conductor wire.
ATTENTION:
• The length of the exposed (stripped) copper wires is important. The
ideal length is 3/16inch (5mm). Longer bare wires can short together.
Shorter wires are not as secure in the connectors and could be pulled
out.
• La longueur des câbles exposés est primordiale lorsque l’on entreprend
de les dénuder. La longueur idéale est de 5mm (3/16inches). S’ils
sont trop longs, les câbles exposés pourraient se toucher et provoquer
un court circuit. S’ils sont trop courts, ils peuvent être tirés facilement,
même s’ils sont correctement serrés par les borniers à vis.
• Do not tin the wire leads before installing into the connector. Tinned
wires are not as secure in the connector and could be pulled out. They
may also break after being bent several times.
• Ne pas étamer les conducteurs avant de les insérer dans le connecteur.
Les câbles étamés ne sont pas aussi bien fixés dans le connecteur et
pourraient être retirés. Ils peuvent aussi se casser après avoir été pliés
plusieurs fois.
3. Ensure the connections have the correct polarity as shown in the figure above.
4. Slide the exposed end of the wire into the captive screw connector and secure by
tightening the screw.
5. Use the supplied tie wrap to strap the power cord to the extended tail of the
connector.
SECTION A–A
Ridges
Smooth
AA
3/16"
(5 mm) Max.
POWER
12V
0.2A MAX
DA4 12G HD-SDI • Installation 4
