5
ATTENTION:
• Always use a power supply supplied or specied by Extron. Use of an unauthorized power supply voids all regulatory
compliance certication and may cause damage to the supply and the unit.
• Utilisez toujours une source d’alimentation fournie par Extron. L’utilisation d’une source d’alimentation non autorisée
annule toute conformité réglementaire et peut endommager la source d’alimentation ainsi que l’unité.
• If not provided with a power supply, this product is intended to be supplied by a UL Listed power source marked
“Class2” or “LPS” and rated output 12VDC, minimum 1.0A.
• Si ce produit ne dispose pas de sa propre source d’alimentation électrique, il doit être alimenté par une source
d’alimentation certiée UL de classe 2 ou LPS et paramétré à 12VDC et 1,0A minimum.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling spaces or in wall cavities.
• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une utilisation dans les espaces d’aération
ou dans les cavités murales.
• The installation must always be in accordance with the applicable provisions of National Electrical Code ANSI/NFPA70,
article725 and the Canadian Electrical Code part1, section16. The power supply shall not be permanently xed to
building structure or similar structure.
• L’installation doit toujours être conforme aux dispositions applicables du Code américain de l’électricité (National
Electrical Code) ANSI/NFPA 70, article 725, et du Code canadien de l’électricité, partie1, section16. La source
d’alimentation ne devra pas être xée de façon permanente à une structure de bâtiment ou à une structure similaire.
• Only for use with Extron’s UL Listed IPCP Pro Controller products or ACP-enabled devices.
• À utiliser uniquement avec les contrôleurs IPCP Pro Extron certiés UL ou des produits équipés ACP.
eBUS 24 WATTS MAX
100-240V 50-60Hz
0.6A MAX
+
V
+
S G
–
S
+
V
+
S G
–
S
+
V
+
S G
–
S
+
V
+
S G
–
S
+
V
+
S G
–
S
+
V
+
S G
–
S

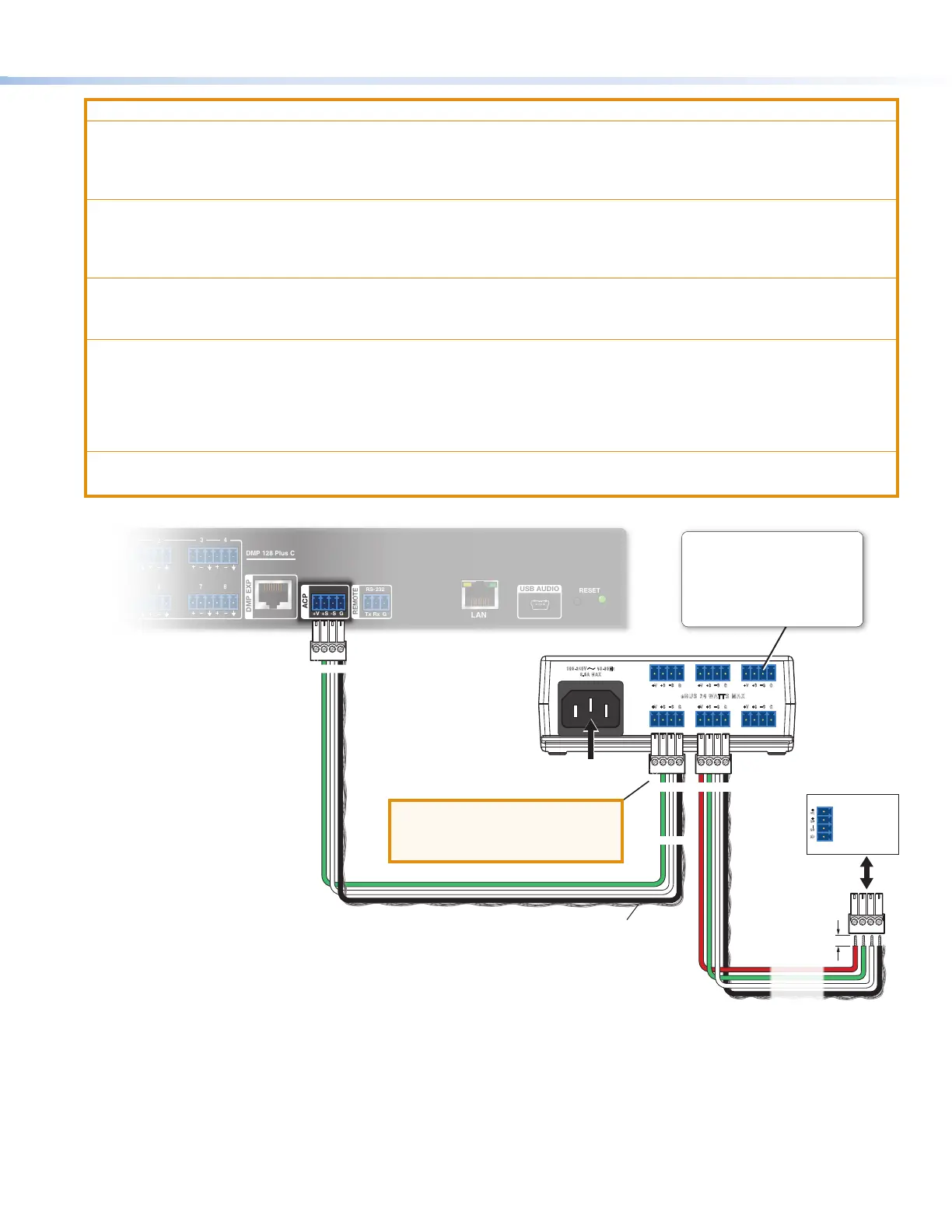

ACP port on
another ACP
endpoint
device
+
V
+
S G
–
S
LAN
DMP 128 Plus C
RxTx G
RS-232
+S+V -S G
5 6
7 8
1 2
3
4
OUTPUTS
DMP EXP
ACP
REMOTE
USB AUDIO
RESET
DMP 128 Plus
X
G
-
S+S
G
-
S+S
Tie drain wires
to ground.
G
-
S+S
X
G
-
S
+S
+V
Ground
+ Signal
-
Signal
+12 VDC
G
-
S+S
+V
Power Input
(100-240 VAC,
50-60 Hz)
PS 1220EB
ATTENTION: Do NOT connect the power
pin to any device that is already powered
by the DMP 128 Plus control processor
or by an additional power supply.
3/16" (5 mm) Max.
ACP Connections
• Connect up to eight (8) ACP
endpoint devices to the PS 1220EB.
• Wire the connectors the same at
both ends.
• All ports are identical and
interchangeable.
