4
Deutsch EX-6003HMVS(-PoE)

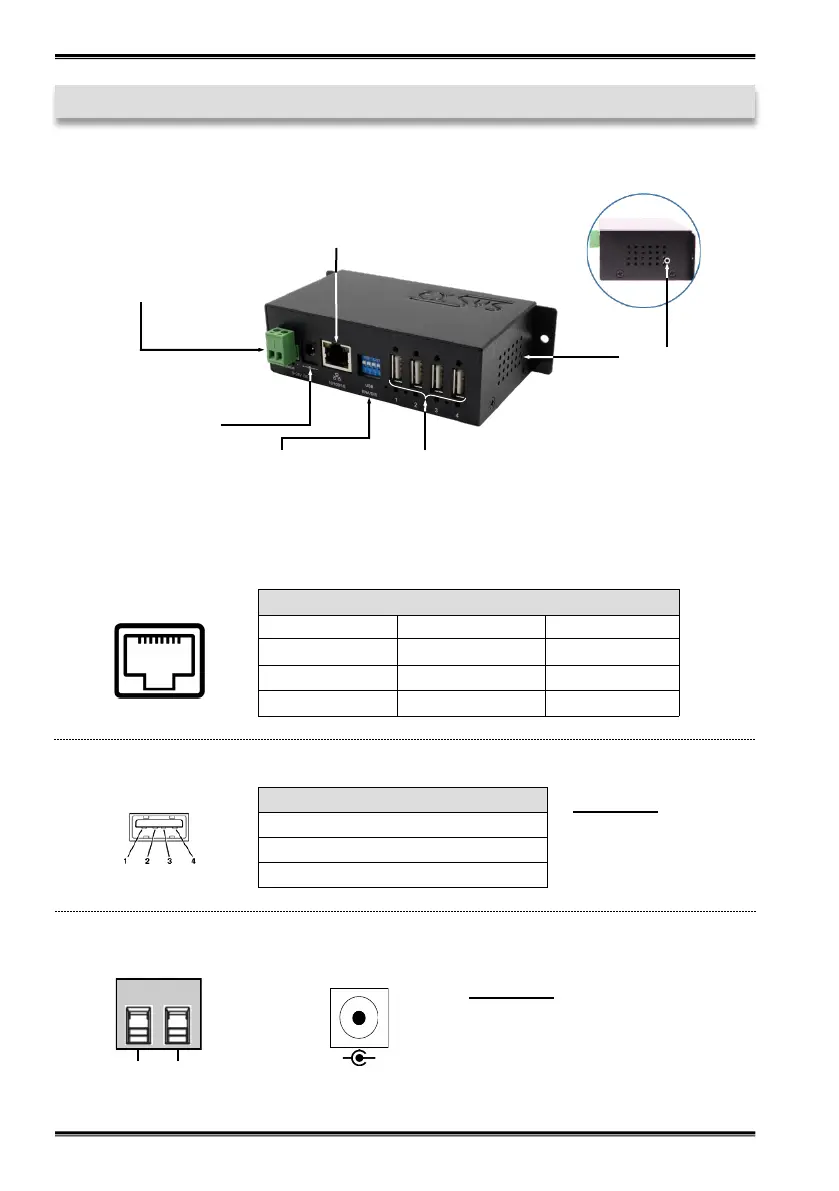

3.1 Aufbau
3. Aufbau, Anschlüsse & LEDs
© Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved
12345678
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD-
3 BI_DB+ 6 BI_DB-
+9V bis +24V DC-Buchse:
ACHTUNG!
Nur zur Verwendung mit dem im
Lieferumfang enthaltenen oder einem
anderem konformen Netzteil!
+9V bis +24V T-Block:
-
+
+V -V
4x USB 2.0 A-Buchse
9-24V Terminal Block
für optional
erhältliches Netzteil
RJ45 Anschluss
10/100/1000M Ethernet
mit Status LEDs
9-24V DC-Buchse
für im Lieferumfang
enthaltenes Netzteil
DIP-Schalter
Reset Knopf
USB 2.0 A-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
ACHTUNG!
Stecker nie umgekehrt
oder mit Gewalt
einstecken.
USB 2.0 A-Buchse:
3.2 Anschlüsse
