Deutsch EX-45032

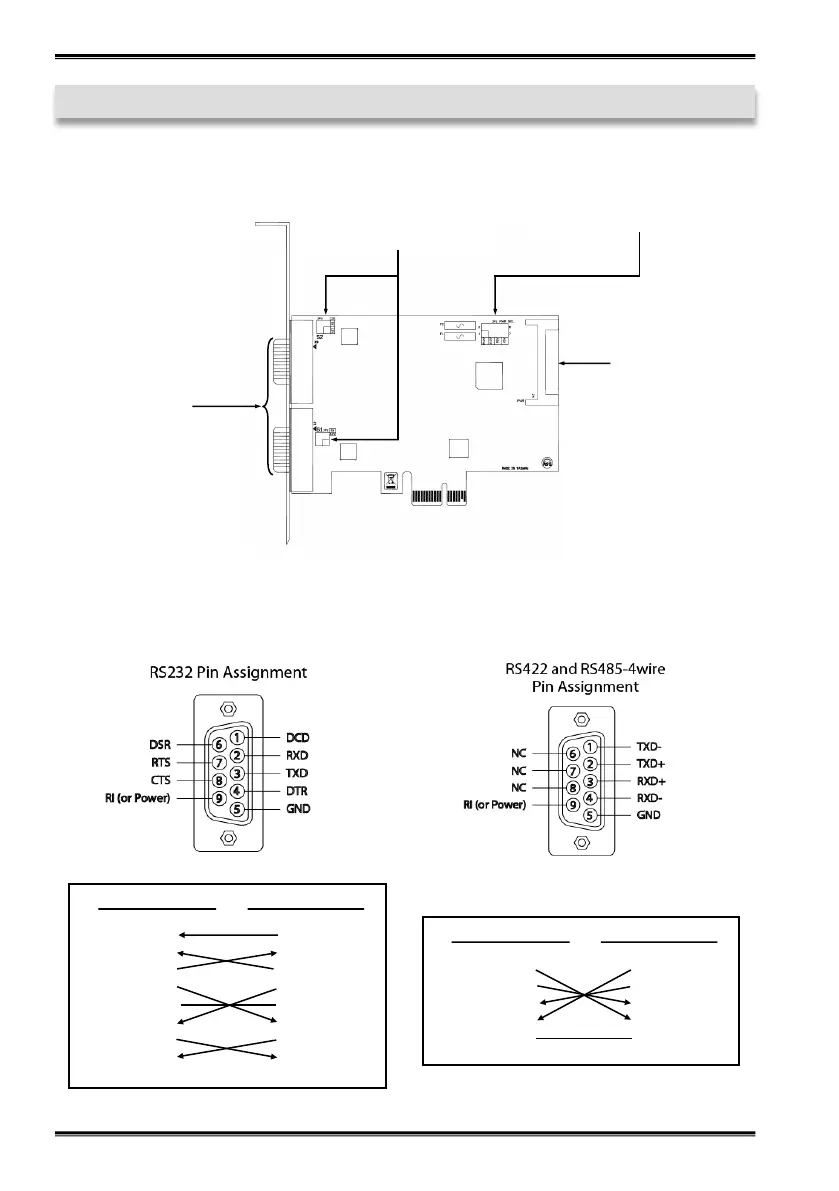

3.1 Aufbau
3.2 Anschlüsse
JP2 & JP3:
5V oder 12V auf Pin 9
des seriellen Anschlusses
JP1: Jumper für die Stromquelle
(Netzteil oder PCIe Bus)
J4: Stromanschluss
für PC-Netzteil
DB9 (EX-45032) DB9 (Endgerät)
1 DCD 1 DCD
2 RXD 2 RXD
3 TXD 3 TXD
4 DTR 4 DTR
5 GND 5 GND
6 DSR 6 DSR
7 RTS 7 RTS
8 CTS 8 CTS
DB9 (EX-45032) DB9 (Endgerät)
1 TXD- 1 TCD-
2 TXD+ 2 TXD+
3 RXD+ 3 RXD+
4 RXD- 4 RXD-
5 GND 5 GND
3. Aufbau und Anschlüsse
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
S1 & S2:
9 Pin Stecker
serieller Anschluss
