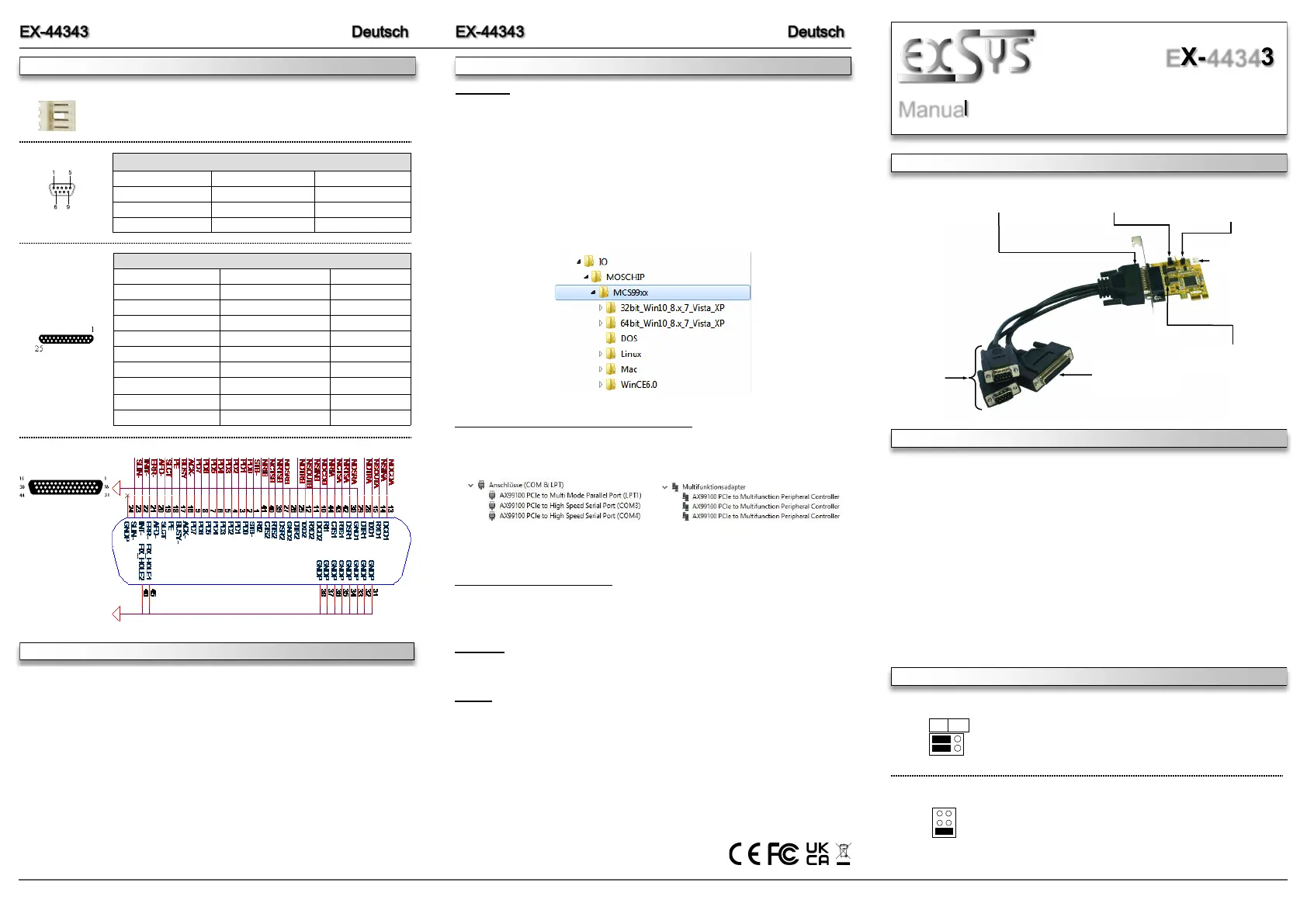

ANSCHLÜSSE & JUMPER EINSTELLUNGEN
Manual
Vers. 1.1 / 16.09.25
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italien:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
EX-44343
1 +5V
2 GND
3 GND
4 +12V
J5:
Für Strom vom Netzteil muss J5 mit PC Netzteil verbunden werden!
DB25F:
Parallel 25-Pin Sub-D Buchse
Pin Signal Pin Signal Pin Signal
1 STROBE 10 ACKNOWLEDGE 19 GROUND
2 DATA 0 11 BUSY 20 GROUND
3 DATA 1 12 PAPER EMPTY 21 GROUND
4 DATA 2 13 SELECT 22 GROUND
5 DATA 3 14 AUTO FEED 23 GROUND
6 DATA 4 15 ERROR 24 GROUND
7 DATA 5 16 INIT 25 GROUND
8 DATA 6 17 SELECT INPUT
9 DATA 7 18 GROUND
DB9M:
Seriell 9-Pin Sub-D Stecker
Pin Signal Pin Signal Pin Signal
1 CDC 4 DTR 7 RTS
2 RXD 5 GROUND 8 CTS
3 TXD 6 DSR 9 RI
DB 44F:
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unter-
schiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die Karte
vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich um den richtigen
Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4. Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5. Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6. Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/
MOSCHIP/MCS99xx“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren
Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie
die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
Es werden folgende Treiber für die Server Betriebssysteme installiert:
Windows Server 2003 = XP Treiber
Windows Server 2008 = VISTA Treiber
Windows Server 2008R2 = Windows 7 Treiber
Windows Server 2012 = Windows 8.x Treiber
Windows Server 2012R2 bis Server 2025 = Windows 10 Treiber
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ und
unter „Multifunktionsadapter“ folgende Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
ÄNDERN DER PORT NUMMER
Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3“
„Anschlusseinstellung“ und „Erweitert“ öffnen. Nun können Sie dann zwischen COM3 bis
COM256 wählen!
MS-DOS
Lesen Sie bitte das mitgelieferte englische Handbuch auf der Treiber CD. Dies finden Sie im Ordner
„IO/MOSCHIP/MCS99xx/DOS“.
LINUX
Die benötigten Linux Treiber befinden sich in folgendem Verzeichnis „IO/MOSCHIP/MCS99xx/
Linux“.
Compatibility: PCI-Express p2-x1 to x16
Operating System: DOS / Windows 9x / ME / NT / 2000 / XP / Vista / 7 / 8.x / 10 / 11 /
Server 20xx / Linux / Mac OS
Connectors: 2x 9-Pin Sub-D serial connector, 1x 25-Pin Sub-D parallel female
Extent of Delivery: EX-44343, Octopus Cable, Low Profile Bracket, Driver CD,
Manual
The EX-44343 is a PCI Express multi-I/O card with a parallel Centronics EPP/ECP port and two
serial FIFO 16C55x ports for connecting high-speed serial RS-232 peripheral devices (e.g.,
terminals, modems, plotters, etc.). The serial PCI Express bus optimally supports the perfor-
mance of the fast 16C55x chipset with 16-byte FIFO cache. The EX-44343 thus ensures secure
data transmission and excellent performance of up to 115 kbaud/s for each connected device! It
supports all PCI Express slots from x1 to x16. It is not possible to set the I/O addresses and
interrupts manually, as the card settings are made automatically by the system (BIOS) and
when installing the operating system.
S1 & S2:
9-Pin serial
connector
P1: 25-Pin parallel
connector
Bi-directional
JP1: Power to Pin 9
On/OFF
JP2: Jumper for the power
source (power supply)
or PCIe bus
J5: Connection
for PC
Power Supply
J2+J3: 10-Pin internal
serial connector
44 Pin D-Sub female
connector for Octopus Cable
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
CONNECTORS & JUMPER SETTINGS
DIS PWR
S1
S2
JP1: DIS = The pin 9 is connected with the RI (Ring Indicator)
signal as standard RS-232 definition (Factory setting).
PWR = The pin 9 is connected with a power either from PCI
Express slot or from Aux Power connector (J5) The power source is
controlled by JP2 jumper (see the following section).
JP2:
AUX5V = DC5V from J5 via pc power supply cable is required
AUX12V = DC12V from J5 via pc power supply cable is required
PCI12V = DC12V from PCI Express (Factory setting), no cable
Only if JP1 is set to PWR! The pin 9 from the serial port connector
will be supplied with DC5V or DC12V. There are 3 sources de-
pends on the jumper position of JP3.
AUX5V
AUX12V
PCI12V
