4
Deutsch EX-44316-2

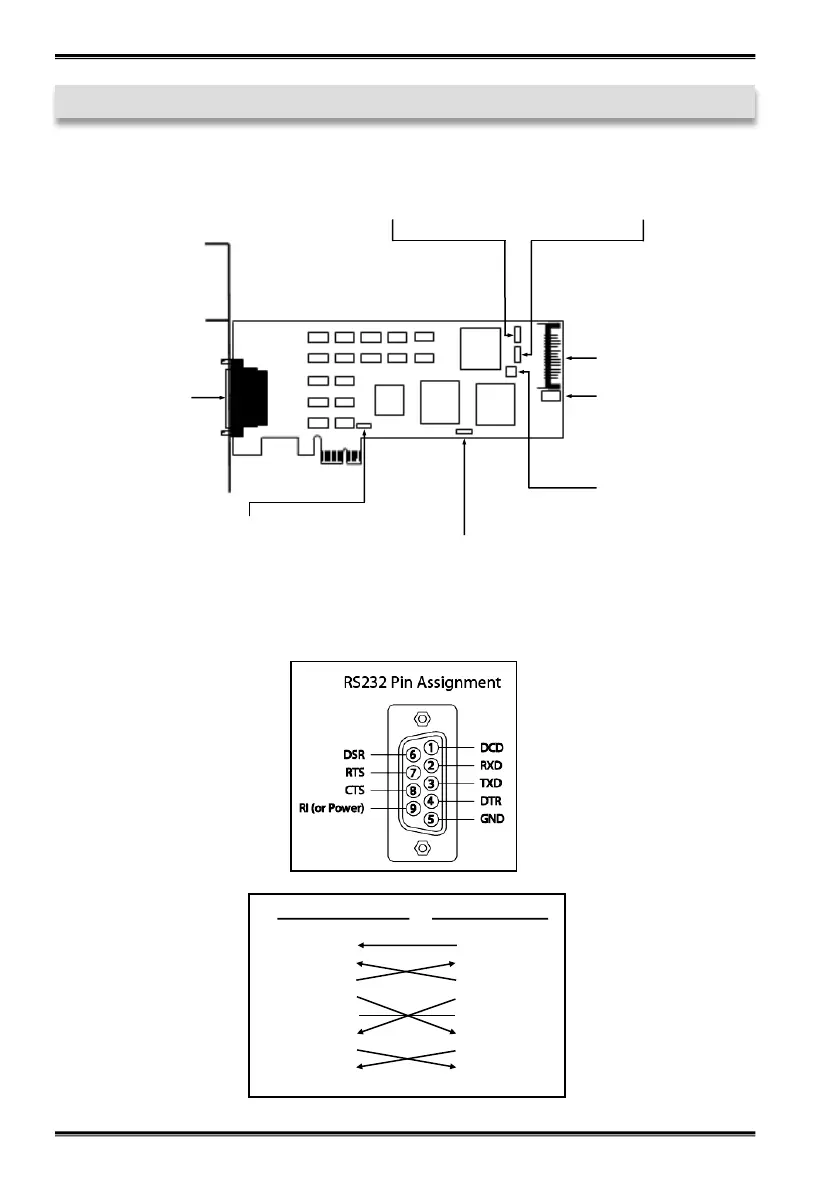

3.1 Aufbau
3.2 Anschlüsse
3. Aufbau und Anschlüsse
S1-S16:
2x 68 Pin Buchse
für Octopus-Kabel
mit 16x 9 Pin Seri-
elle Anschlüsse
S9_PWR-S16_PWR:
Power auf 9 Pin Stecker Ein/Aus
JP4: Jumper zum einstellen der
Spannung am UART
JP1: Jumper für die
Stromquelle
(Netzteil oder
PCI Bus)
J2: Stromanschluss
für PC-Netzteil
JP6: PME Ein-/ Ausschalten
DB9 (EX-44316-2) DB9 (Endgerät)
1 DCD 1 DCD
2 RXD 2 RXD
3 TXD 3 TXD
4 DTR 4 DTR
5 GND 5 GND
6 DSR 6 DSR
7 RTS 7 RTS
8 CTS 8 CTS
S1-S16:
S1_PWR-S8_PWR:
Power auf 9 Pin Stecker Ein/Aus
JP2: Nur für
Testzwecke
(Bitte nicht
ändern)
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
