5
EX-1339HMVS Deutsch

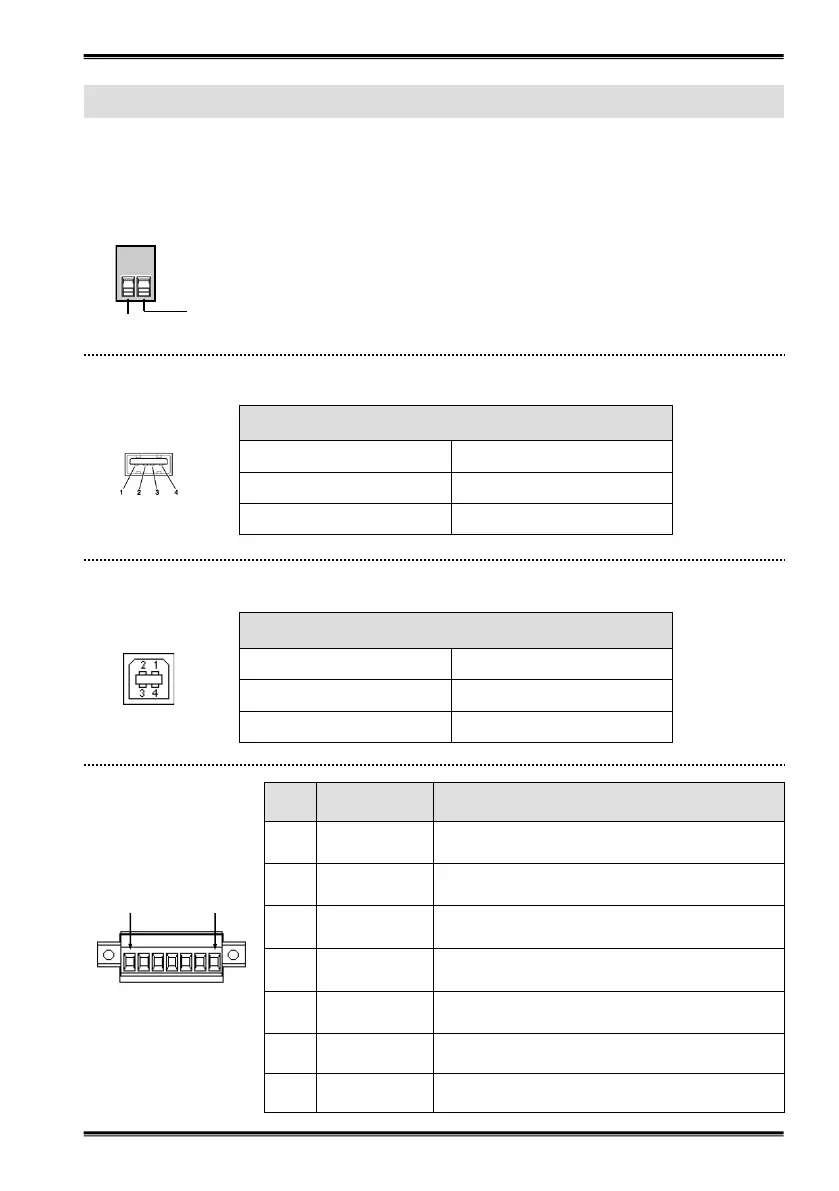

3.2 Anschlüsse
3. Aufbau und Anschlüsse
+7V ~ 24V T-Block:
GND (Ground)
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an, dadurch kann Ihre
Hardware zerstört werden!!!
+7V ~ 24V
USB A-Buchse:
USB 2.0 A-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB B-Buchse:
USB 2.0 B-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
Pin Signal Unterstützte Modi
1 TX+ (DATA+) RS485 2-draht, RS485 4-draht, RS422
2 TX- (DATA-) RS485 2-draht, RS485 4-draht, RS422
3 RX+ RS485 4-draht, RS422
4 RX- RS485 4-draht, RS422
5 GND RS485 2-draht, RS485 4-draht, RS422 und RS232
6 RXD RS232
7 TXD RS232
Terminal Block
RS-232/422/485:
1
7
