Master/Slave-Betrieb mit mehreren Geräten
Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle
Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen
auf die jeweilige Betriebsart eingestellt werden.
1 Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu
die Taste MENU so oft, bis das Display Addr anzeigt. Bestätigen Sie mit der Taste ENTER.
2 Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts.
Verbinden Sie dann den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten
Slave-Geräts usw., bis alle Geräte in einer Kette angeschlossen sind. Das Master-Gerät muss das erste
Gerät in der Kette sein. Der DMX-Eingang darf nicht an einen DMX-Controller angeschlossen sein.
3 Wählen Sie am Master-Gerät die gewünschte Betriebsart Auto, SoUn oder Manuelles Menu (MAun). Die
zusammengeschalteten Geräte arbeiten nun synchron.
DMX-Betrieb
Anzahl der DMX-Kanäle und DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 5 Steuerkanäle. Damit
das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse eingestellt
werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des
Geräts.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Addr anzeigt. Bestätigen Sie mit der
Taste ENTER.
2 Das Menü für die DMX-Startadresse wird aufgerufen A001. Stellen Sie die Adresse mit den Tasten UP
und DOWN ein. Bestätigen Sie mit der Taste ENTER.
3 Das Display zeigt Chnd. Bestätigen Sie mit der Taste ENTER. Im Display wird CH05 (5 DMX-Kanäle)
aufgerufen. Bestätigen Sie mit der Taste ENTER.
4 Beim Empfang von DMX-Steuersignalen blinkt ein Punkt im Display. Fehlen die Steuersignale, blinkt das
Display.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.

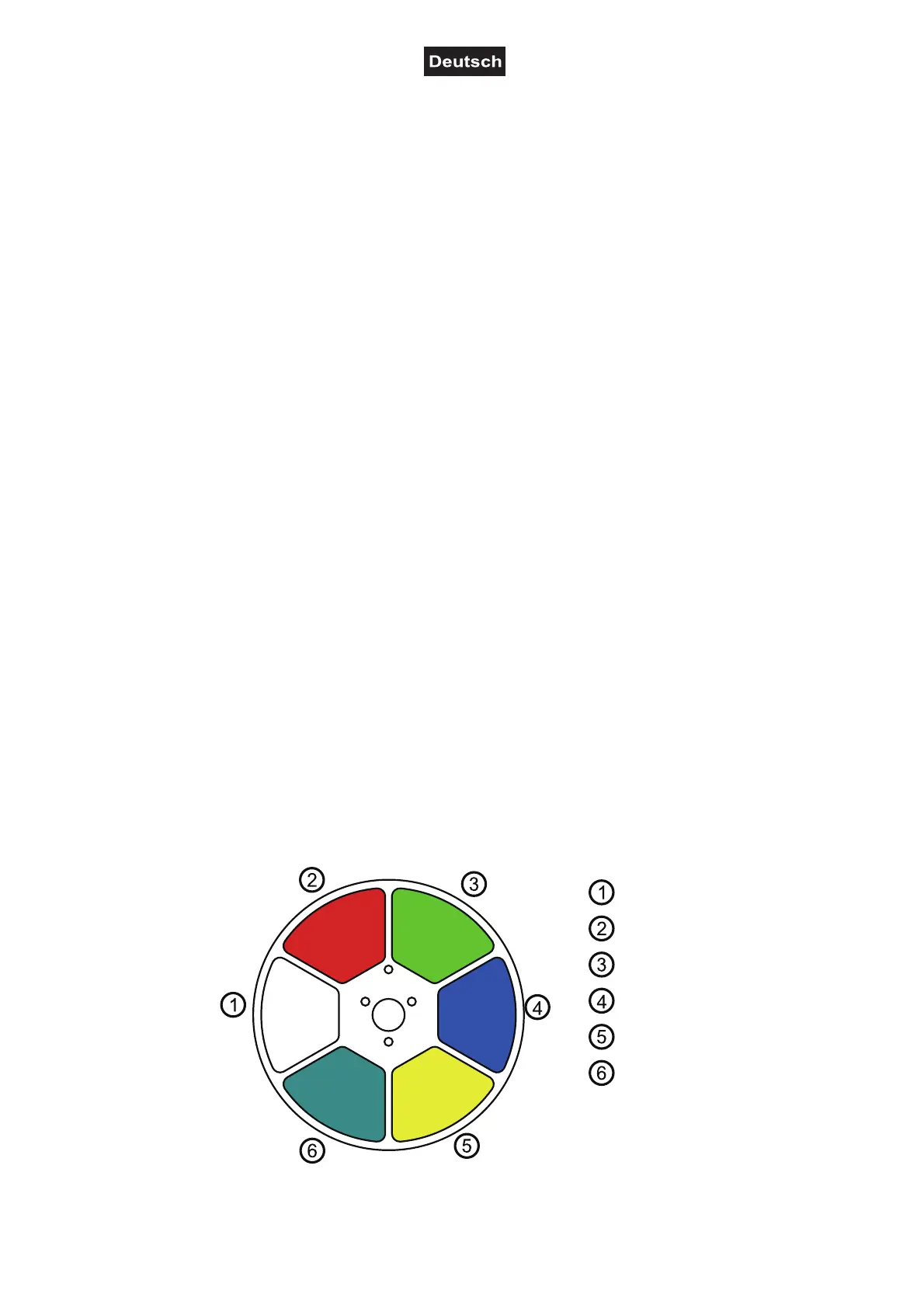

Farbrad:
Offen
Rot
Grün
Blau
Gelb
Cyan
