00158055, Version 1.1

17/44

DMX-Betrieb

Um das Gerät im DMX-Modus betreiben zu können, muss es zuvor unter dem Menüpunkt MODE (siehe

Menüstruktur) auf DMX Mode eingestellt werden.

Anzahl der DMX-Kanäle und DMX-Startadresse einstellen

Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 102 Steuerkanäle. Es

kann aber auch in einen Modus mit 4, 10, 15 oder 100 Kanälen umgeschaltet werden, wenn andere

Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss die DMX-

Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu

die Dokumentation des Geräts.

1 Drücken Sie die Taste MENU bis das Display ADDR anzeigt. Bestätigen Sie mit der Taste ENTER. Die

DMX-Startadresse-Einstellung wird angezeigt (001). Stellen Sie die gewünschte Startadresse mit UP

und DOWN ein und bestätigen Sie mit ENTER.

2 Das Display zeigt Chan an. Bestätigen Sie mit der Taste ENTER. Das Menü für die DMX-Modi wird

aufgerufen. Wählen Sie mit der ENTER Taste den gewünschten DMX-Kanal-Modus: 4CH (4 DMX-

Kanäle), 10CH (10 DMX-Kanäle), 15CH (15 DMX-Kanäle), 100CH (100 DMX-Kanäle), oder 102CH (102

DMX-Kanäle).

3 Beim Empfang von DMX-Steuersignalen leuchtet dauerhaft die DMX-Startadresse 001, unten links, im

Display. Wenn kein DMX-Modus vorhanden ist blinkt die DMX-Startadresse im Display.

Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,

damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden

mehrere Geräte auf dieselbe Adresse definiert, arbeiten sie synchron.

Das Gerät ist in 25 LEDs mit jeweils RGB/WW aufgeteilt, die mit dem folgenden DMX-Protokoll individuell

gesteuert werden können. (siehe Grafik).

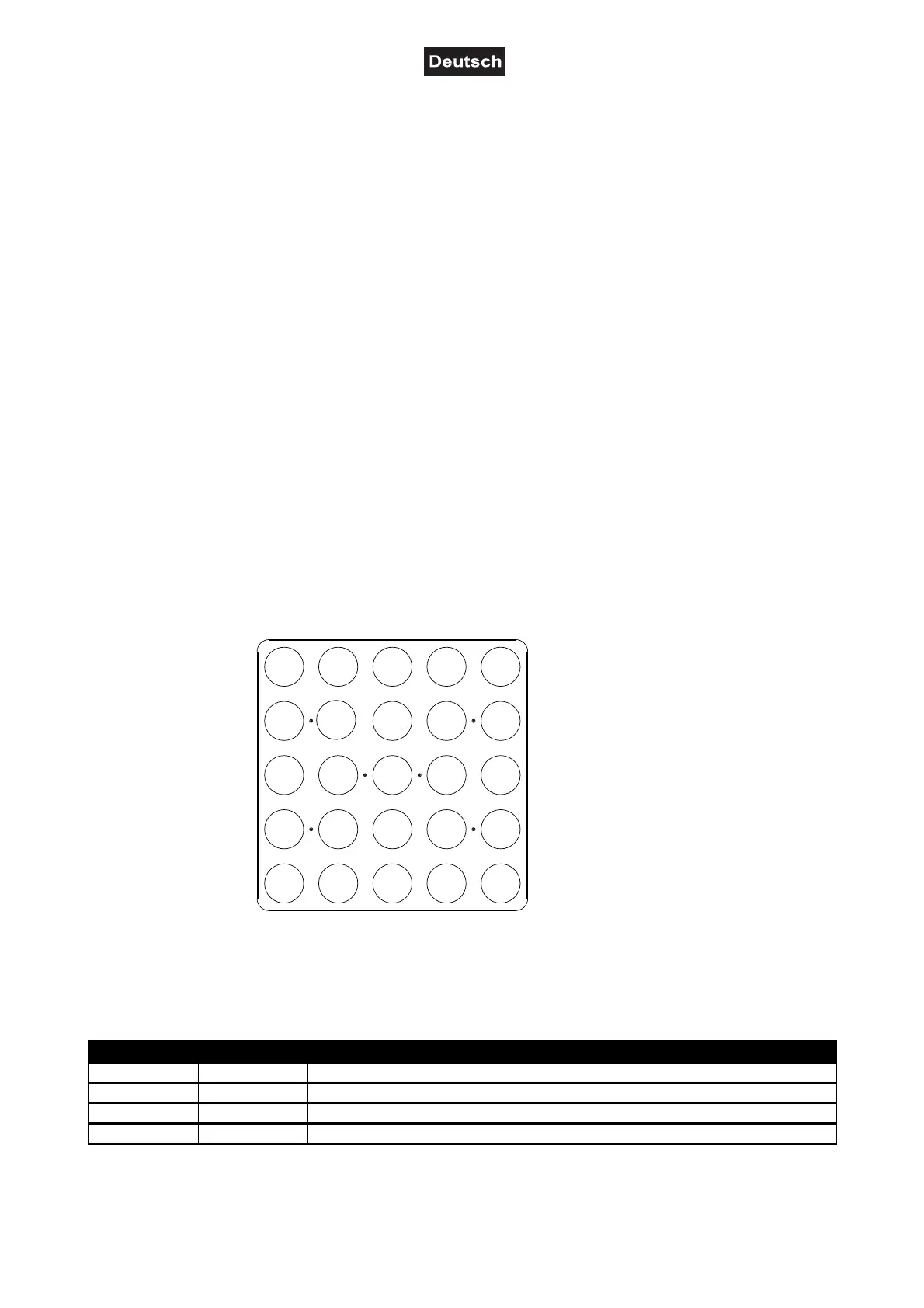

Pixel-Anordnung

Funktionen im DMX-Betrieb

4-Kanal-Modus

Kanal Wert Funktion

000 – 255

, Zunehmende Helligkeit 0 – 100%

000 – 255

Grün

, Zunehmende Helligkeit 0 – 100%

000 – 255

Blau

, Zunehmende Helligkeit 0 – 100%

000 – 255

Warmweiß

, Zunehmende Helligkeit 0 – 100%

6 7 8 9 10

11 12

18 19 20

21 22
