00158055, Version 1.1

13/44

NETZANSCHLUSS

Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.

1 Schließen Sie das beiliegende Netzkabel an und stecken Sie den Netzstecker in eine geerdete

Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet.

2 Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.

3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort

verwenden Sie eine schaltbare Steckdose.

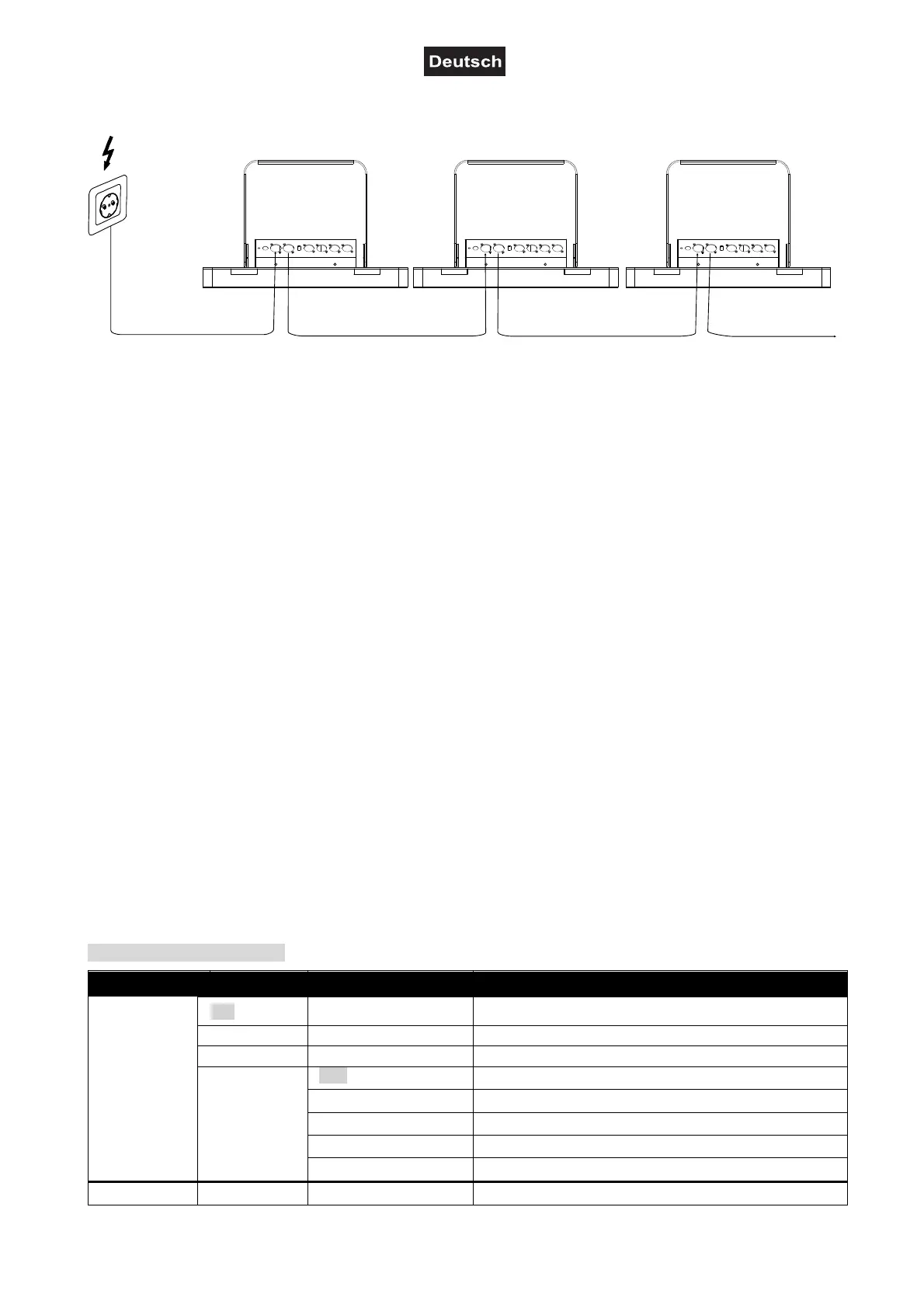

4 Über den Netzausgang POWER OUT können weitere Geräte mit Strom versorgt werden. Zum

Zusammenschalten der Geräte, verbinden Sie immer den Ausgang POWER OUT mit dem Eingang

POWER IN des nächsten Geräts bis alle Geräte angeschlossen sind. Passende Netzkabel mit P-Con-

Stecker sind optional erhältlich. Auf diese Weise lassen sich bis zu 8 Geräte bei 230/240 Volt

Netzspannung und bis zu 4 Geräte bei 110/115 Volt Netzspannung zusammenschalten.

BEDIENUNG

Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, benötigt es eine kurze

Einstellphase und ist danach betriebsbereit. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle

Einstellungen gespeichert.

Das Gerät verfügt über ein Bedienfeld mit Display, auf dem alle Betriebszustände abgelesen werden

können. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten

Modus über einen handelsüblichen DMX-Controller betrieben werden. Mit einem passenden Funkempfänger

kann das DMX-Steuersignal auch drahtlos auf das Gerät übertragen werden. Mithilfe des Displays und der

Bedientasten lassen sich die Betriebsarten einstellen.

Menüstruktur

Vorgabewerte grau unterlegt

Submenü 1

SSubmenü 2

Submenü 3 Beschreibung

DMX Setup

ADDR

(Address)

001 – 512

Einstellen der DMX-Startadresse

Schnelle DMX-Adressierung zum Vorherigen

Schnelle DMX-Adressierung zum Nächsten

Chan*

4CH

4-Kanal-Modus

10CH

10-Kanal-Modus

15CH

15-Kanal-Modus

100CH

100-Kanal-Modus

102CH

102-Kanal-Modus

Bertriebs-

DMX Mode

DMX-Modus auswählen
