00159459, Version 1.0

11/44

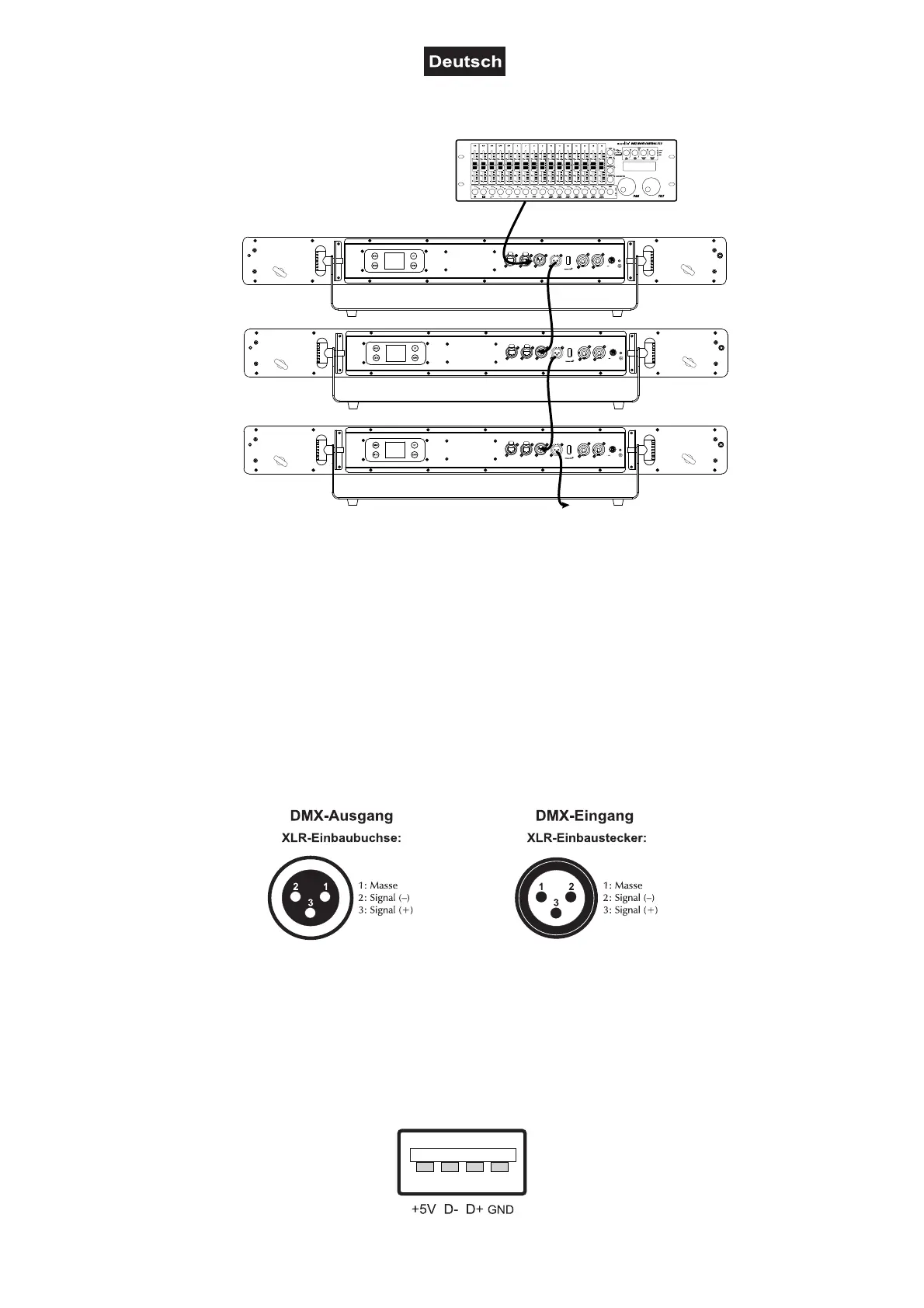

DMX512-ANSTEUERUNG

Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu

über 3-polige XLR-Anschlüsse.

1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-

Kabel.

2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in

der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte

angeschlossen sind.

3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu

wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und

Signal (+) ein 120-Ω-Widerstand eingelötet ist.

4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe

eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.

Belegung der XLR-Verbindung:

Drahtlose DMX-Übertragung

Das Gerät verfügt über einen weiteren DMX-Eingang für einen QuickDMX-Empfänger (separat erhältliches

Zubehör). CRMX- und WDMX-Empfänger sind kompatibel und können ebenfalls verwendet werden. Über

den Anschluss lässt sich ein DMX-Steuersignal drahtlos auf das Gerät übertragen, wodurch die aufwändige

Verkabelung zum DMX-Lichtsteuergerät entfällt. Der Anschluss ist als USB-Buchse ausgeführt, die die

benötigte Betriebsspannung von 5 V für den Empfänger zur Verfügung stellt.

Belegung der USB-Buchse:

T2A/250V

NETWORKNETWORK

DMX OUTDMX IN

POWER IN

POWER OUT

100-240V~ 50/ 60Hz

A/250V

NETWORKNETWORK

DMX OUTDMX IN

POWER IN

POWER OUT

100-240V~ 50/ 60Hz

A/250V

NETWORKNETWORK

DMX OUTDMX IN

POWER IN

POWER OUT

100-240V~ 50/ 60Hz

Gerät 1

Startadresse 1

Gerät 2

Startadresse 43

Gerät 3

Startadresse 87

DMX Controller

Program

Chase32 Step100
